Изобретение относится к кузнечно-прессовому машиностроению ,в частности, к конструкции станин прессов. Цель изобретения - повышение надежности. Узел соединения стоек 1 с поперечинами 3-5 выполнен в виде комплекта из пяти клиновых сухарей, смонтированных в соответствующих цилиндрических отверстиях стоек и поперечин. Сухари соединены друг с другом и со стойками посредством резьбовых стержневых элементов. Конструкция станины обеспечивает передачу больших усилий при малых габаритах, а наличие сухарей-высокую точность сборки. 7 ил.

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g 4 В 30 В 15/04

ВСЕСОЮЗНАЯ

ПАТЕЧТНЗ iLëé×ÅÑÊÀß

E...;ÁË 1O1Е:- i, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ВиЮА

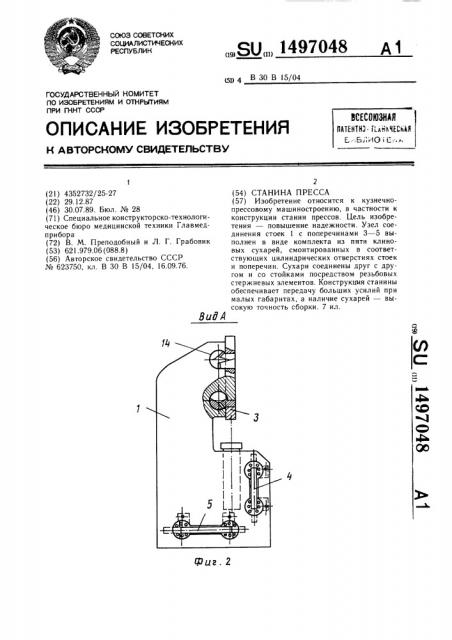

Фиг. 2

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4352732/25-27 (22) 29. 12. 87 (46) 30.07.89. Бюл. № 28 (71) Специальное конструкторско-технологическое бюро медицинской техники Главмедприбора (72) В. М. Преподобный и Л. Г. Грабовик (53) 621.979.06 (088.8) (56) Авторское свидетельство СССР № 623750, кл. В 30 В 15/04, 16.09.76.

„„SU„„1497048 д1 (54) СТАНИНА ПРЕССА (57) Изобретение относится к кузнечнопрессовому машиностроению, в частности к конструкции станин прессов. Цель изобретения — повышение надежности. Узел соединения стоек 1 с поперечинами 3 — 5 выполнен в виде комплекта из пяти клиновых сухарей, смонтированных в соответствующих цилиндрических отверстиях стоек и поперечин. Сухари соединены друг с другом и со стойками посредством резьбовых стержневых элементов. Конструкция станины обеспечивает передачу больших усилий при малых габаритах, а наличие сухарей — высокую точность сборки. 7 ил.

1497048

Изобретение относится к машиностроению, в частности к конструкции кузнечнопрессовых машин.

Цель изобретения — повышение надежности.

На фиг. 1 показана станина, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3— вид Б на фиг. 1; на фиг. 4 — узел 1 на фиг. 1; на фиг. 5 — разрез  — В на фиг. 4; на фиг. 6 — разрез à — Г на фиг. 4; на фиг. 7 — разрез Д вЂ” 3 на фиг. 4.

Станина содержит стойки 1 и 2, поперечины 3, 4 и 5, а также узлы соединения стоек 1 и 2 и поперечин 3, 4 и 5 друг с другом

Каждый из упомянутых узлов выполнен в виде пяти клиновых сухарей 6 — 10, а также резьбовых стержневых элементов 11, 12 и 13.

В стойках 1 и 2, а также поперечинах 3, 4 и 5 выполнены соответственно цилиндрические отверстия 14 и 15, которые 20 взаимно перпендикулярны. Сухарь 6 установлен с возможностью взаимодействия своими клиновыми поверхностями 16 и 17 с клиновыми поверхностями 18 и 19 сухарей 8 и 7 соответственно, сухарь 7 — с возможностью взаимодействия своей клиновой поверхностью 20 с клиновыми поверхностями 21 сухарей 9 и 10, а сухари 7 и 8 — с возможностью взаимодействия своими клиновыми поверхностями 22 и 23. Сухарь 7 соединяется с сухарем 8 посредством стерж- 30 невого элемента 11. Сухари 9 и 10 соединены с сухарем 6 посредством стержневого элемента 12, а сухарь 6 соединен со стойками, посредством стержневого элемента 13.

При этом сухари монтируются в соответствующие отверстия 14 и 15.

Такая конструкция станины при работе пресса обеспечивает передачу больших усилий при малых габаритах, высокую точность сборки.

Внедрение изобретения обеспечивает повышение надежности.

Формула изобретения

Станина пресса, содержащая стойки и поперечины, а также узлы соединения их друг с другом, каждый в виде группы клиновых элементов, отличающаяся тем, что, с целью повышения надежности, каждая из упомянутых групп выполнена в виде пяти клиновых сухарей, а также резьбовых стержневых элементов, первый из сухарей установлен с возможностью взаимодействия своими клиновыми поверхностями с соответствующими клиновыми поверхностями второго и третьего сухарей, последние — с возможностью взаимодействия между собой, а третий сухарь — с возможностью взаимодействия с четвертым и пятым, при этом посредством резьбовых стержневых элементов третий сухарь жестко соединен с вторым и четвертым, а пятый— с первым.
