Устройство для скрепления концов обвязочной ленты

Устройство для скрепления концов обвязочной ленты

Иллюстрации

Показать все

Реферат



Изобретение касается устройства для скрепления концов обвязочной ленты, может быть использовано в легкой, пищевой и других отраслях промышленности и направлено на повышение надежности скрепления концов обвязочной ленты. Устройство содержит элемент 1 зажима концов обвязочной ленты и приспособление 3 для фиксации положения обвязочной ленты. Элемент 1 зажима выполнен в виде пластины с зубьями 4, на двух противоположных сторонах которой образованы замки 5 в виде Г-образных отбортовок, высота вертикального участка 6 которых равна толщине обязочной ленты и толщине приспособления 3, выполненного в виде пластин, на одной из кромок которой выполнен выступ 7, ограничивающий его перемещение по элементу 1, а на другой кромке выполнен скос 8, обеспечивающий ввод приспособления 3 в замок 5 и осуществляющий зажим обвязочной ленты. Такое выполнение устройства позволяет достигнуть поставленную цель - повысить надежность скрепления концов обвязочной ленты. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

uD4 В 65 D 63!6

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4259413/28-13 (22) 09.06.87 (46) 30.07.89. Бюл. № 28 (72) A. И. Строгин (53) 621.798.4 (088.8) (56) Авторское свидетельство СССР № 944997, кл. В 65 D 63/16, 1981. (54) УСТРОЙСТВО ДЛЯ СКРЕПЛЕНИЯ

КОНЦОВ ОБВЯЗОЧНОЙ ЛЕНТЫ (57) Изобретение касается устройства для скрепления концов обвязочной ленты, мажет быть использовано в легкой, пищевой и других отраслях промышленности и направлено на повышение надежности скрепления концов обвязочной ленты. Устройство содержит элемент 1 зажима концов обвязоч„„SU„„1497120 А1

2 ной ленты и приспособление 3 для фиксации положения обвязочной ленты. Элемент 1 зажима выполнен в виде пластины с зубьями 4, на двух противоположных сторонах которой образованы замки 5 в виде Г-образных отбортовок, высота вертикального участка 6 которых равна толщине обвязочной ленты и толщине приспособления 3, выполненного в виде пластин, на одной из кромок которой выполнен выступ 7, ограничивающий его перемещение по элементу 1, а на другой кромке выполнен скос 8, обеспеч ивающи и ввод приспособления 3 в замок 5 и осуществляющий зажим обвязочной ленты. Такое выполнение устройства позволяет достигнуть поставленную цель — повысить надежность скрепления концов обвязочной ленты. 2 ил.

1497120

Формула изобретения фиг,2

Составитель П. Байдин

Редактор А. Долинич Техред И. Верес Корректор М. Шароши

Заказ 4394)24 Тираж 625 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к упаковыванию и предназначено для скрепления концов обвязочиой ленты.

Цель изобретения — повышение надежности скрепления концов обвязочной ленты.

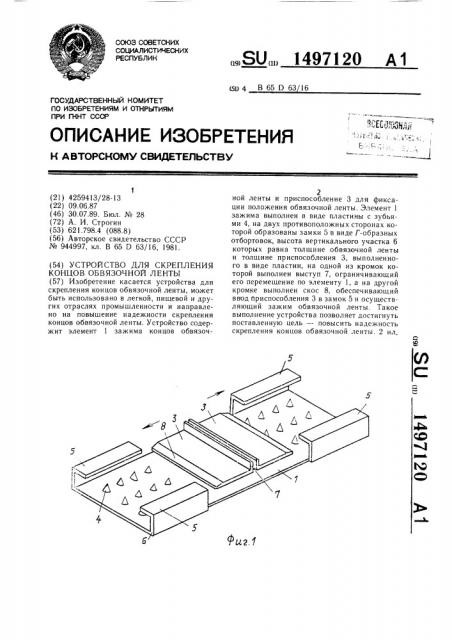

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, продольный разрез.

Устройство содержит элемент 1 зажима концов обвязочной ленты 2 и приспособление 3 для фиксации положения обвязочной ленты 2. Элемент 1 зажима выполнен в виде пластины с зубьями 4, на двух противоположных сторонах которого образованы замки 5 в виде Г-образных отбортовок, высота вертикального участка 6 которых равна толщине ленты 2 и толщине приспособления 3, выполненного в виде пластин, иа одной из кромок которой выполнен выступ 7, ограничивающий его перемещение по элементу I, а на второй кромке выполнен скос 8, облегчающий ввод приспособления 3 в замок 5 и осуществляющий зажим ленты 2.

Устройство работает следующим образом.

Упаковываемые, пакетируемые или скрепляемые изделия (не показано) обертываются лентой 2, концы вводятся в замки 5 элемента 1 и один из иих закрепляется приспособлением 3, затем осуществляется натяжение ленты 2 и закрепление второ5 го конца ее вторым приспособлением 3.

Раскрытие происходит выводом одного из приспособлений 3 из замков 5.

Таким образом, такое выполнение устройства позволяет повысить надежность скрепления концов обвязочной ленты.

15 Устройство для скрепления концов обвязочной ленты, содержащее пластину с зубьями, отличающееся тем, что, с целью повыш „ ния надежности, оио снабжено приспособлением для фиксации наложения обвязочной ленты, при этом пластина имеет

Г-образные отбортовки, расположенные попарно на противоположных ее концах и обращенные навстречу одна другой, причем зубья расположены на поверхности пластины между Г-образными отбортов25 ками.
