Полимерсиликатная композиция для изготовления кислотостойкого раствора

Полимерсиликатная композиция для изготовления кислотостойкого раствора

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным антикоррозионным материалам и может быть использовано при изготовлении защиты строительных конструкций и оборудования, эксплуатируемых в агрессивных средах химических производств. Целью изобретения является повышение жизнеспособности и стойкости в аминах. Полимерсиликатная композиция для изготовления кислотостойкого раствора содержит, мас.%: жидкое стекло 22-28

кремний-фтористый натрий 2-3

30%-ный раствор тринатрийфосфата в бутиловом эфире полиоксиэтиленгликоля 3-5

тонкомолотый менилитовый сланец 20-36

кварцевый песок остальное. Полимерсиликатная композиция обеспечивает жизнеспособность 1,4-1,6 ч, стойкость в аминах 90-93%, кислотостойкость в 10%-ной соляной кислоте 89-90%, кислотопоглощение 0,9-1,1%, аминопоглощение 9%. 2 табл.

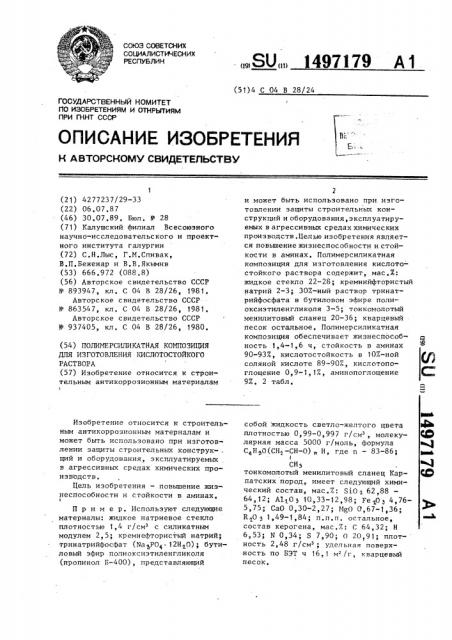

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 С 04 В 28/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н Д BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4277237/29-33 (22) 06,07.87 (46) 30,07.89. Бюл. Ф 28 (71) Калушский филиал Всесоюзного научно-исследовательского и проектного института галургии (72) С.Н.Лыс, Г.М.Спивак, В.П.Беженар и В.В,Якымив (53) 666.972 (088 ° 8) (56) Авторское свидетельство СССР

М - 893947, кл. С 04 В 28/26, 1981.

Авторское свидетельство СССР

Ф 863547, кл, С 04 В 28/26, 1981.

Авторское свидетельство СССР

Ф 937405, кл, С 04 В 28/26, 1980, (54) ПОЛИМЕРСИЛИКАТНАЯ КОМПОЗИЦИЯ

ДЛЯ ИЗГОТОВЛЕНИЯ КИСЛОТОСТОЙКОГО

РАСТВОРА (57) Изобретение относится к строительным антикорроэионным материалам

Изобретение относится к строительным антикорроэионным материалам и может быть использовано при изготовлении защиты строительных конструк-, ций и оборудования, эксплуатируемых, в агрессивных средах химических производств.

Цель изобретения — повьппение жизнеспособности и стойкости в аминах, 1

Пример. Используют следующие материалы: жидкое натриевое стекло плотностью 1,4 г/см с силикатным модулем 2 5; кремнефтористый натрий; тринатрийфосфат (Иа РО ° 12Н О); бутиловый эфир полиоксиэтиленгликоля (пропинол Б-400), представляющий

„„SU„„1497179 А 1 и может быть использовано при.изготовлении защи1ы строительных конструкций и оборудования,эксплуатируемых в агрессивных средах химических производств. Целью изобретения является повышение жизнеспособности и стойкости в аминах. Полимерсиликатная композиция для изготовления кислотостойкого раствора содержит, мас,X: жидкое стекло 22-28; кремнийфтористый натрий 2-3; 307.-ный раствор тринатрийфосфата в бутиловом эфире полиоксиэтиленгликоля 3-5; тонкомолотый менилитовый сланец 20-36; кварцевый песок остальное, Полимерсиликатная композиция обеспечивает жизнеспособность 1,4-1,6 ч, стойкость в аминах

90-937, кислотостойкость в 107,-ной соляной кислоте 89-907 кислотопоглощение 0,9-1, 17, аминопоглощение

97. 2 табл, собой жидкость светло-желтого цвета плотностью 0,99-0,997 г/см, молекулярная масса 5000 г/моль, формула

С НэО(СН -СН-О) „ Н, где n — 83-86, !

СНэ тонкомолотый менилитовый сланец Карпатских пород, имеет следующий химический состав, мас.7: SiO z 62,88

64,12; A1 0 g 10.,33-12,98; Fe <О 4,765,75; СаО 0,30-2,27; HgO 0,67-1,36;

В. О g 1,49-1,84; п.п.п ° остальное, состав керогена, мас.7.: С 64 32; Н

6,53; N 0,34; S 7,90; О 20,91; плотность 2,48 г/см ; удельная поверхность по БЭТ ч 16, 1 м /r кварцевый песок, 149

Образцы готовят следующим образом.

В мешалку заливают жидкое стекло, вводят ЗОБ-ный раствор тринатрийфосфата в бутиловом эфире полиоксиэтиленгликоля (органическую добавку), тонкомолотый сланец, кремнийфтористый натрий и кварцевый песок, Время перемешивания жидкостекольной компо-. зиции 10-15 мин.

Из приготовленной смеси изготавли- вают образцы кубы размером 10 < 10

* 10 см и балочки размером 4 4 к 16 см. После твердения в воздушно сухих условиях при 20 С образцы испытывают, Составы полимерсиликатной компози-, ции и их свойства приведены s табл.1; и 2 соответственно.

Формула и з о б р е т е н и я

Полимерсиликатная композиция для изготовления кислотостойкого раство ра, включающая жидкое стекло, крем

7179

2-3

3-5

4 нийфтористый натрий, органическую добавку, наполнитель и кварцевый песок, отличающаяся тем, что, с целью повышения жизнеспособности и стойкости в аминах, она содержит в качестве наполнителя тонкомолотый менилитовый сланец, а в ка- честве органической добавки — ЗОЖный раствор тринатрийфосфата в бутиловом эфире полиоксиэтиленгликоля при следующем соотношении компонентов, мас.Ж: «Жидкое стекло 22-28

15 Кремнийфтористый натрий

ЗОЖ-ный раствор тринатрийфосфата в бутиловом эфире полиоксиэтиленгликоля

Тонкомолотый менилитовьй сланец 20-36

Кварцевый песок Остальное

1497179

«с(1 1и v4 ахи

Е ЭО g V cd .ОВК Х

Х Х с«3 Ц fl О Е

:.3. " s% 13 1 I а Х-- Хх Х Х N ф О т

ХЗ о а(-3%aõ е

ыхемв(а ав

1 Cd «3

1.: . ". х и

Х(»0MМВ

an с>

4а

СЧ я 3х сс>

14 «Я( х хиохх ф а йа ю фхкео о Q3 m и о а (d(км mvыВ эо jm

3d 5 cd 3d о

33 cd К

Q3 l» u

V" N 8 офоое с(к(«Х X

I 1 (- о и

Х Х ld с Ъ

z p

cd OgCd хвс-а эо kga X

3d 5 ф К ф ccl К Б Ь ф

v о

1 I

Q3 Э О3

Й(Х N а ф ф к .О и .а О

« саu г

Э401ох(х

f- СО Р. Е О cd O Î Е

0 с> о ь с(к f m z

1

>Х 1 f. ccrc

Р f % Й ив(° а

I l е ео ,«Г р, со m3O сЧЫХ0 (о х х х ф к ф к

Э 4 0 (- >3 УЕ х ф г ! 3 и о I х

Ф Ql д х (- c3

z x о>-Х ф Ф к Я х ю х (х

ОЭООЕ й(м &«х z

I х > (-o

Хе ф

ХХХ>

I о

I, Z Х фс К «3 ю х(-х офоое с(к о !

& N a Ql ос>О Ь

1 I

Ql Ql с>

Х сСЪ о m3o

С 3 hd m 0.х я е .«х х ф

О Ц

f- v эх а

Р,f 3% ив - а ( о

z x офоое

В(к(-< ц z

km (I о х х х ф

Е 4 V

f с«3 а Ql

VNO d

4>ф

Ххс> оа(о

ыmu я э ф cd о с 1 о

« с> V. к 1 ф ф о

lQ g Cd f

> x (o (со а ф «ео х 6 афо о

I х со с(«х

Ю «4

m N я й(cil

C) N

ОР. «0

%3(2M

Р! 6

I I

f с 3 р

Х С«3 I CQ Cd

Я dd g IL Id (- a (» х ю

«

5 I» д ха

f. С> (Р х 5 оафь

1 к к о о

v !!

Э

+ N ьоа

ОP Q>N

Lcm a I ф «ео

Х С:(cd я «В ig х х (.аихю! х о р

«4 к о со

0 е N (Х N ф ею

m 3c «х о о о

f X «(c3.ssi

i, Е «4 В 63 Х тю о хх е mmu< сч !

m z î ак(фоо m v

333 К К 3 Х Х Ц Э (-ехэхф2 ф р Х cd

0С(ЭХЕ о о хх о .> (» х о

I о г """

Ь 333 О О ЭХЭ О СО

uNfЦ Z(Ос(JX I оУ î (gd>

f. CC3 O O d3 O g CO

u N (m X (» 0 N

Cd>(О

ЭЕ ХVcd

wmNххх 3

I, I:"

Э

3 о о

1

Е

1 х ! р х

Р

Э (f о

1

М й

1497179

Покаяатель

1,2 1,3 1,3 1 1,6

1,3 1,4 0,8 . Медленно синеть вается

Быстро

Схватываетсл прн перемеаы ванин янвнеспособность, ч

68 68 70 72 90 92 93 76

67 63

68 69

1,9 1,8

2,1 2,0

67 66

2,0 l 9

2 ° 1 2,0

70 70 89 90 90

1 7 3 1 1 1 0 0>9

2 0 4 . 0 9 0 9 0 9

68

1 ° 8

1,6

71

1,4

1,3

Редактор Н,Киштулинец

Заказ 4400/27 Тираж 591 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Стойкость в аминах (полиатилеяполиеиии) после 60 сут испытания, и от вернона» . чальной прочности

Хислотостойкость в

102-яой соляной кислоте пбсле

60 сут испытания, Й от первоначальной прочности кислотопоглощение, 2

Амннопоглощенне, Х

Таблица 2

1.Е1 .Г3 Л. 1Л Т 1

1 2 3 4 3 6 7 8 9 10 11 12

Составитель И.Ладыгина

Техред М,Ходаиич Корректор М.Максимншннец
