Устройство для резки нитевидного материала, преимущественно пучка химических нитей

Устройство для резки нитевидного материала, преимущественно пучка химических нитей

Иллюстрации

Показать все

Реферат



Изобретение относится к области переработки непрерывных химических нитей и позволяет повысить качество резки нитей. Устройство содержит пластинчатый нож с двумя лезвиями на противоположных сторонах, закрепленный на держателе, шарнирно связанном концом с рычагом. Рычаг установлен с возможностью принудительного качания посредством двух электромагнитов. Стержень размещен между двумя выполненными на рычаге упорами и между стержнем и упорами размещены две пружины сжатия. При повороте рычага нож, входя в контакт с разрезаемым пучком нитей, отклоняется в противоположном направлении и, врезаясь в пучок нитей, скользит относительно него, чем обеспечивается рубяще-скользящее разрезание пучка нитей. После разрезания пучка нитей нож с держателем под действием пружин занимает свое среднее исходное положение и при повороте рычага в противоположном направлении процесс резания повторяется. 1 з.п. ф-лы, 11 ил.

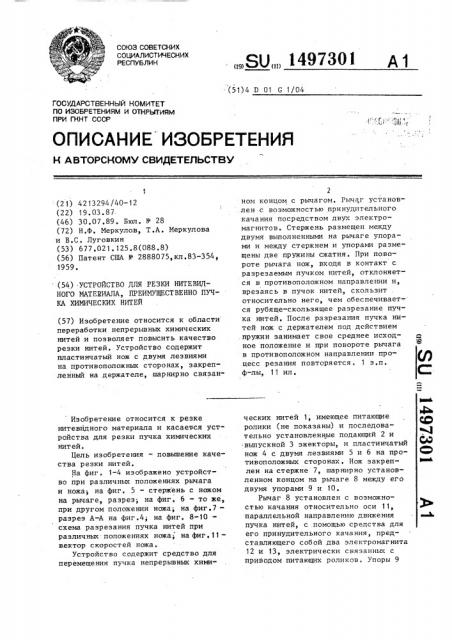

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 Р 01 С 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

4:ь

CO

". 1

СЮ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4213294/40-12 (22) 19.03.87 (46) 30.07.89. Бюл. Р 28 (72) Н.Ф. Меркулов, Т.А. Меркулова и В.С. Луговкин (53) 677.021.125.8(088.8) (56) Патент C11lA У 2888075,кл.83-354, 1959. (54) УСТРОЙСТВО ДЛЯ РЕЗКИ НИТЕВИДНОГО МАТЕРИАЛА, ПРЕИМУЩЕСТВЕННО ПУЧКА ХИМИЧЕСКИХ НИТЕЙ (57) Изобретение относится к области переработки непрерывных химических нитей и позволяет повысить качество резки нитей. Устройство содержит плас.тинчатый нож с двумя лезвиями на противоположных сторонах, закрепленный на держателе, шарнирно связан"

Изобретение относится к резке нитевидного материала и касается устройства для резки пучка химических нит ей, Цель изобретения — повьппение качества резки нитей.

На фиг. 1-4 изображено устройство при различных положениях рычага и ножа; на фиг. 5 — стержень с ножом на рычаге, разрез; на фиг, 6 — то же, при другом положении ножа; на фиг.7— разрез А-А на фиг.4; на фиг. 8-10— схема разрезания пучка нитей при различных положениях ножа на фиг. 11— вектор скоростей ножа.

Устройство содержит средство для перемещения пучка непрерывных хими2 ном концом с рычагом, Рычаг установ.лен с возможностью принудительного качания посредством двух электромагнитов. Стержень размещен между двумя выполненными на рычаге упорами и между стержнем и упорами размещены две пружины сжатия. При повороте рычага нож, входя в контакт с разрезаемым пучком нитей, отклоняется в противоположном направлении и, врезаясь в пучок нитей, скользит относительно него, чем обеспечивает-. ся рубяще-скользящее разрезание пучка нитей. После разрезания пучка нитей нож с держателем под действием .пружин занимает свое среднее исходное положение и при повороте рычага в противоположном направлении процесс резания повторяется. 1 з.п. ф-лы, 11 ил. ческих нитей 1, имеющее питающие ролики (не показаны) и последовательно установленные подающий 2 и

:выпускной 3 эжекторы, и пластинчатый нож 4 с двумя лезвиями 5 и 6 на противоположных сторонах. Нож закрепленн. на стержне 7, шарнирно установленном концом на рычаге 8 между его двумя упорами 9 и 10.

Рычаг 8 установлен с возможностью качания относительно оси 11, параллельной направлению движения пучка нитей, с .помощью средства для его принудительного качания, представляющего собой два электромагнита

12 и 13, электрически связанных с приводом питающих роликов. Упоры 9

3 149730 и 10 расположены с противоположных сторон стержня. Между упорами 9 и

10 и стержнем размещены две пружины сжатия 14 и 15, Ось поворота.

Ось 16 качания стержня параллельна оси 11 качания рычага 8 и фиксируется на рычаге с помощью гайки 17, Рычаг установлен с возможностью прохождения ножа между эжекторами 2 и3.

Устройство работает следующим образом.

Пучок нитей с постоянной скоростью транспортируется питающими роликами в подающий эжектор 2, проходит небольшой зазор 18 между э>кекторами и улавливается всасывающим потоком выпускного эжектора 3, чем созда.ется натяжение нитей между эжекторами.

По сигналу привода питающих роликов 20 включается электромагнит 12, который вызывает поворот влево рычага 8 на оси 11. При подходе лезвия ножа к пучку нитей но>к под действием усилия сопротивления резанию пучка нитей . 25 будет отклоняться относительно оси

0 вправо на рычаге, сжимая пружину

15 (фиг.б). Дальнейший поворот рычага вызовет скольжение лезвия ножа по пучку нитей при его врезании в 30 пучок и точка а лезвия ножа будет занимать последовательно положения а, а". Скорость перемешения точки а будет складываться из вектора V „

R направленного по касательной к окружности радиуса R с центром в точке О (фиг.8), и вектора V„y направленного по касательной к окружности радиуса r с центром в точке 0 „. По правилу параллелограмма результиру- 40 ющее (истинное) направление скорости точки а — V будет располаг,аться по диагонали, что свидетельствует о выполнении ножом рубяще-скользящего процесса резания пучка нитей, ч

После разрезания пучка нитей рычаг занимает крайнее левое положение, при котором нож пружиной 15 возвращается в свое среднее исходное поло1 4

1 жение (фиг.3) . Далее подается сигнал в электромагнит 13, который через ось 19 вызывает поворот рычага вправо, при котором нож, отклоняясь влево на рычаге, вновь осуществляет рубяще-скользящее разрезание непрерывно движущегося пучка нитей.

Величина скольжения 8r лезвия ножа относительно пучка нитей определяется по зависимости dr=r.(sec(p-cg-ij

Угол g поворота рычага значительно меньше угла р отклонения ножа и поэтому с О, в результате чего зависимость принимает вид dr=r(seep †).

При (3 =30 и r=50 мм юг=50 (sec

30 -1)=7,4 мм, Такой процесс резки пучка нитей способствует повышению ее качества и одновременно снижению износа ножа.

Формула из обр ет ения

1. Устройство для резки нитевидного материала., преимущественно пучка химических нитей, содержащее средство для перемещения пучка нитей, пластинчатый нож с двумя лезвиями на противоположных сторонах, установленный на рычаге, и средство для принудительного качания рычага относительно оси, параллельной направлению перемещения пучка нитей, о тл и ч а ю щ е е с я тем, что, с целью повьппения качества резки нитей, нож установлен на рычаге посредством стержня, шарнирно связанного концом с рычагом с воэможностью качания на нем относительно оси, параллельной оси качания рычага, а рычаг имеет на конце два расположенных с противоположных сторон стержня упора и две пружины сжатия, размещенные между упорами и стержнем.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что средство для перемещения пучка нитей имеет последовательно, установленные подающий и выпускной эжекторы, а рычаг установлен с возможностью прохождения ножа между эжекторами.
