Устройство для прокладывания уточной нити к пневматическому ткацкому станку

Устройство для прокладывания уточной нити к пневматическому ткацкому станку

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильному производству и позволяет интенсифицировать снижение аэродинамического шума. Наружные слои воздушного потока, проходящего через кольцевой зазор между соплами 1 и 3, посредством винтовой нарезки на внутренней поверхности сопла 3 закручиваются, что способствует шумопоглощению. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4206136/31-12 (22) 05.03.87 (46) 30.07 ° 89. Бюл. Р 28 ,(71) Каунасский политехнический институт им. Антанаса Снечкуса (72) А.-Ю.Ю.Ключининкас, Р.С.Юрявичюс и Б.А.Варнас (53) 677.054.27 (088.8) (56) Авторское свидетельство СССР

-Ф 400637, кл. D 03 D 49/42, 1973. Авторское свидетельство СССР

9 1368342, кл. D 03 D .47/30, 1986.

„„SU„„149?305 А 1

2 (54) УСТРОЙСТВО ДЛЯ ПРОКЛАЦЫВАНИЯ

УТОЧНОЙ НИТИ К ПНЕВМАТИЧЕСКОМУ

ТКАЦКОМУ СТАНКУ (57) Изобретение относится к текстильному производству и позволяет интенсифицировать снижение аэроди1 намического шума. Наружные слои воздушного потока, проходящего через кольцевой зазор между соплами 1 и 3, посредством винтовой нарезки на внутренней поверхности сопла 3 закручиваются, что способствует шумоглушению. 1 ил.

Составитель С.Фуражкин

Техред М,Ходанич Корректор С.Шекмар

Редактор.И.Сегляник

Заказ 4415/34 Тираж 413 Подписное

ВНИЙПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент" ° г.Ужгород, ул. Гагарина, 101

3 14973

Изобретение относится к текстильному производству.

Цель изобретения — интенсификация, снижения аэродинамического шума.

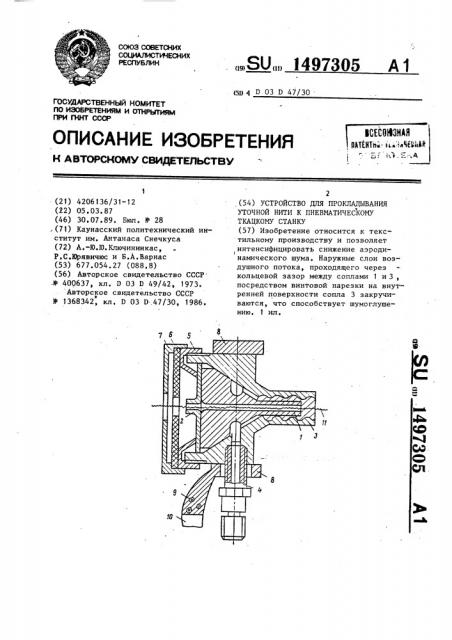

На чертеже показано устройство прокладывания уточной нити.
