Изобретение относится к строительству и предназначено для соединения полуарок, выполненных из полимерного материала.

Цель изобретения — повышение прочности.

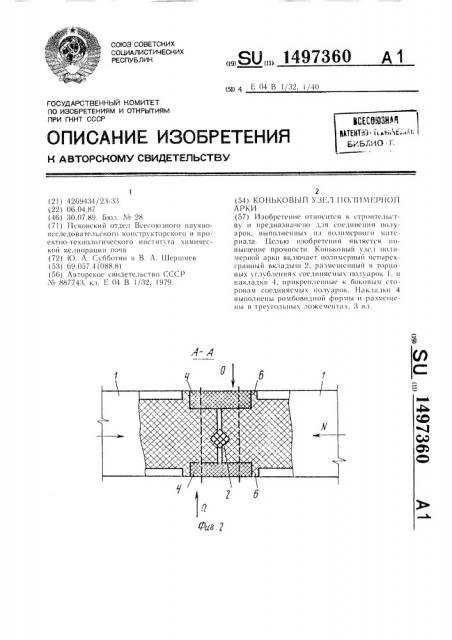

На фиг. 1 изображен коньковый узел полимерной арки, вид сбоку; на фиг. 2 сечение А — А на фиг. 1; на фиг. 3 ромбовидная на кладка, общи и вид.

Полуарки 1, выполненные, например, из поливинилхлорида, в коньковой части сопряжены посредством полимерного четырехгранного вкладыша 2, который противоположными своими гранями размещается в торцовых углублениях полуарок. Вкладыш 2 может быть выполнен из полимербетона, и обеспечивает необходимую прочность конькового узла только при действии Ilpoдольной N и поперечной силы (g. Прн действии же односторонней нагрузки, 11311()Hмер, снеговой 1с1 и ветровой Р, основные усилия воспринимаются пр<1тивоположно расположенными торцовыми I ранями 3 ромбовидных накладок 4 и гранями 5 ромбовидного ложемента 6 арки. Так как эти усилия направлены в направtlcIIHH макси4 мальной прочности ромбовидных накладок, тем самым обеспечивается повышение прочности всего конькового узла полимерной арки на 20 — 25@.

Ромбовидные накладки 4 могут быть выполнены также из полимерного материала, например, из поливинилхлорида марки ПВХ вЂ” 100.

Ромбовидные ложементы 6 полимерной арки по форме точно повторяют ромбо10 видные накладки и образованы соответствующими треугольными ложементами 7 полуарок 1.

1(оньковый узел полимерной арки, включа1ощий полимерный четырехгранный вклады1п, размещенный в торцовых углублениях соединяемых полуарок, и накладки, прикрепленные к боковым сторонам соединяемых

20 полуарок, огличаюи1ийся тем, что, с целью повышения прочности, накладки выполнены ромбовидной формы, а в полуарках образованы треугольные ложсмеHThl, в которых разме1цены накладки.
