Охотничья пуля деформируемого типа для стрельбы из гладкоствольных ружей

Охотничья пуля деформируемого типа для стрельбы из гладкоствольных ружей

Иллюстрации

Показать все

Реферат



Изобретение относится к охотничьему снаряжению и может быть использовано для стрельбы из гладкоствольных охотничьих ружей. Целью изобретения является снижение износа ствола ружья. Пуля содержит корпус 1, в головной части которого имеются полость с размещенным в ней расклинивающим элементом, прорези, образующие лепестки 2, и ведущие ребра 4, расположенные между лепестками и образующие одно целое с расклинивающим элементом. На хвостовике корпуса установлен стабилизатор 6 из легкого материала, например войлока. Корпус пули изготовлен из твердого материала, например стали, а расклинивающий элемент совместно с ведущими ребрами - из синтетического материала, например полиэтилена. При выстреле пуля центрируется в стволе ведущими ребрами 4 и стабилизатором 6, причем при прохождении дульного сужения корпус 1 пули проходит его с зазором, а ведущие ребра и хвостовик легко обжимаются. При попадании пули в цель лепестки 2 под действием расклинивающего элемента раскрываются, увеличивая тем самым раневой канал в теле животного. 8 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дц 4 F 42 В 11/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3568640/40-63 (22) 29.03.83 (46) 30.07.89. Бюл. № 28 (75) С. М. Кочкин (53) 623.455.124 (088.8) (56) Патент СССР № 9993, кл. F 42 В 11/10, 1927. (54) ОХОТНИЧЬЯ ПУЛЯ ДЕФОРМИРУЕМОГО ТИПА ДЛЯ СТРЕЛЬБЪ| ИЗ ГЛАДКОСТВОЛЬНЫХ РУЖЕЙ (57) Изобретение относится к охотничьему снаряжению и может быть использовано для стрельбы из гладкоствольных охотничьих ружей. Целью изобретения является снижение износа ствола ружья. Пуля содержит корпус 1, в головной части которого имеются полость с размещенным в ней расклинивающим элементом, прорези, образующие ле„„SU„„1497442 А 1

2 пестки 2, и ведущие ребра 4, расположенные между лепестками и образующие одно целое с расклинивающим элементом. На хвостовике корпуса установлен стабилизатор 6 из легкого материала, например войлока.

Корпус пули изготовлен из твердого материала, например стали, а расклинивающий элемент совместно с ведущими ребрами из синтетического материала, например полиэтилена. При выстреле пуля центрируется в стволе ведущими ребрами 4 и стабилизатором 6, причем при прохождении дульного сужения корпус 1 пули проходит его с зазором, а ведущие ребра и хвостовик легко обжимаются. При попадании пули в цель лепестки 2 под действием расклинивающего элемента раскрываются, увеличивая тем самым раневой канал в теле животного. 8 ил.

1497442

Изобретение относится к охотничьему снаряжению и может быть использовано для стрельбы из гладкоствольных охотничьих ружей.

Белью изобретения является снижение износа ствола ружья.

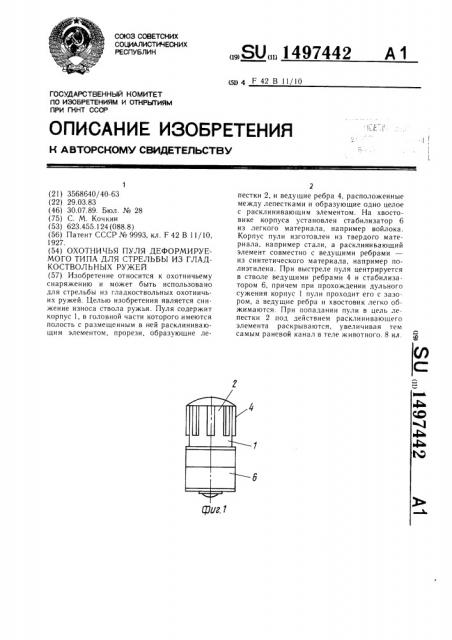

На фиг. 1 изображена пуля, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3— сечение А-А на фиг. 2; на фиг. 4 — сечение

Б-Б на фиг. 2; на фиг. 5 — 7 — варианты возможного выполнения пули, продольный разрез; на фиг. 8 — вариант исполнения ведущих ребер.

Пуля содержит корпус 1, выполненный, например, из стали, с головной частью, в которой имеются полость и продольные прорези, образующие лепестки 2. Пуля также содержит хвостовик 3, ведущие ребра 4 и расклинивающий элемент 5. Ведущие ребра 4 и расклиниваюший элемент 5 выполнены за одно целое из полимерного материала, например из полиэтилена. На хвостовике 3 установлен стабилизатор 6, изготовленный из легкого материала, например из войлока, и крепящийся на хвостовике 3 его расклепанным концом 7. Для лучшего крепления стабилизатора 6 на хвостовике 3 под расклепываюшийся конец 7 может быть помещена металлическая шайба 8. B центре расклиниваюшего элемента 5 может быть выполнено углубление 9 (фиг. 5), в которое может быть запрессован металлический стержень 10 (фиг. 6), дополнительно увеличивающий тяжесть передней части пули, т. е. улучшающий ее стабилизацию в полете и увеличивающий ее пробивное действие. В зависимости от способа изготовления пули она может быть выполнена сборной (фиг. 7), где вся конструкция собирается на одном центральном стержне 1, имеющем буртик 12 и расклепывающемся с обоих концов. Ведущие ребра 4 могут быть выполнены частично

5 охватывающими лепестки 2 снаружи.

Пуля действует следующим образом.

В момент выстрела пуля центрируется в стволе ведущими ребрами 4 и хвостовым стабилизатором 6. При прохождении дульного сужения корпус пули проходит его с зазором, а центрирующие ведущие ребра 4 легко обжимаются, обеспечивая беспрепятст венный выход пули из канала ствола, причем корпус пули, выполненный из прзчного материала, например, стали, обеспечивает сохранность ее первоначальной формы при инерционных перегрузках и, как следствие, хорошую стабилизацию в полете. При встрече с целью расклинивающий элемент 5 действует на лепестки 2, которые раскрываются и увеличивают раневой канал в теле животного.

Формула изобретения

Охотничья пуля деформируечого типа

25 для стрельбы из гладкоствольн ых ружей, содержащая металлический корпус, в головной части которого имеются полость с размещенным в ней расклинивающим элементом, прорези и ведущие ребра и закрепленный на хвостовике корпуса стабилизатор, отличающаяся тем, что, с целью снижения износа ствола ружья, расклинивающий элемент выполнен из полимерного материала и имеет участки, заполняющие прорези и выступающие за пределы корпуса, образуя ведущие ребра.
