Устройство для обнаружения гололедных отложений

Устройство для обнаружения гололедных отложений

Иллюстрации

Показать все

Реферат



Изобретение относится к электроэнергетике и может быть использовано в устройствах для обнаружения гололедных отложений. Цель изобретения - повышение надежности. При появлении гололедных отложений на поверхности прозрачной трубки 2, на которую нанесено полупрозрачное металлизированное зеркальное покрытие 3, освещенность фотоприемника 6 возрастает. Напряжение на выходе усилителя 7 увеличивается, реле 8 срабатывает, его контакты 12 замыкаются, подключая источник 11 питания к металлизированному покрытию 3, в результате чего происходит оплавление гололедных отложений с поверхности трубки 2. После нарастания новых отложений цикл повторяется. Цель достигается размещением излучателя света и фотоприемника внутри трубки, прозрачной для светового потока излучателя света при отсутствии гололедных отложений и не прозрачной для световых потоков внешних источников света. 1 з.п.ф-лы, 1 ил.

(19) (И) (511 4 Н 02 С 7/16

6оЕЬ!". I,., ПАТЕНТЫ " . . .й

Б Ь., ;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ф: ф Ф СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ вЂ” РЕСПУБЛИН

1Ф-

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4299601/24-07 (22) 10. 06. 87. (46) 30.07.89, Бюл. № 28 (71) Уфимский авиационный институт им. Серго Орджоникидзе (72) Г,А.Зинов и P.È,ÐóäàêîBà (53) 621,315.175 (088.8) (56) Авторское свидетельство СССР № 171271, кл . В 64 D 15/22, 1964.

Авторское свидетельство СССР № 1418839, кл . Н 02 С 7/16, 1986. (54)УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ ГОЛОЛЕДНЫХ ОТЛОЖЕНИЙ (57) Изобретение относится к элек-. троэнергетике и может быть использовано в устройствах для обнаружения гололедных отложений. Цель изобретения — повышение надежности. При появлении гололедных отложений на по—

2 верхности прозрачной трубки 2, на которую нанесено полупрозрачное металлиэированное зеркальное покрытие

3, освещенность фотоприемника 6 возрастает. Напряжение на выходе усилителя 7 увеличивается, реле 8 срабатывает, его контакты 12 замыкаются, подключая источник 11 питания к металлизированному покрытию 3, в результате чего происходит оплавление гололедных отложений с поверхности трубки 2, После нарастания новых отложений цикл повторяется. Цель достигается размещением излучателя света и фотоприемника внутри трубки, прозрачной для светового потока излучателя света при отсутствии гололедных отложений и не прозрачной для световых потоков внешних источников света. 1 з и. ф лы, 1 ил.

3 1497678

И IogppTpHIIp ОтнОсится к .электро энергетике и можpт быть использовано в устройствах для обнаружения гололедных отложений.

Целью изобретения является повышение надежности путем герметизации излучателя света и фотоприемника.

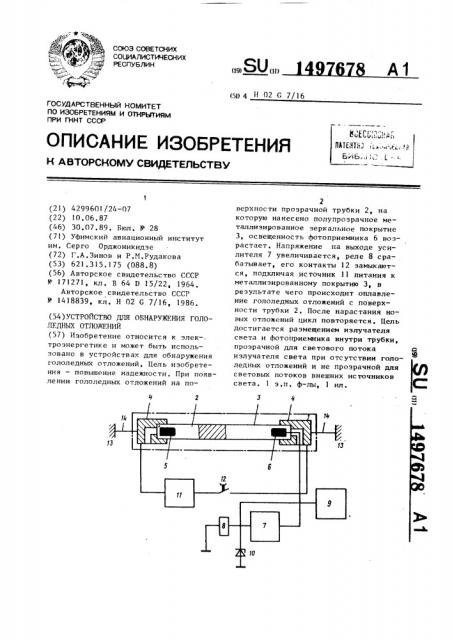

На чертеже схематически изображена конструкция устройства для обна- 1О ружения гололедных отложений, Устройство содержит датчик 1 гололеда, выполненный в виде трубки 2 из прозрачного материала, например стекла, на поверхность которой нане- 15 сено полупрозрачное зеркальное металлизированное покрытие 3, на концах которой расположены металлические наконечники 4, имеющие электрический контакт с полупрозрачным зеркальным металлизированным покрытием 3. Внутри трубки 2 находятся излучатель света 5 и фотоприемник 6. Фотоприем— ник 6 подключен к входу усилителя 7, к выходу которого подключена обмотка реле 8, блок 9 отображения информации и ограничитель 10 выходного напряжения (например, стабилитрон).

Металлические наконечники 4 соединены с источником ll питания через 30 замыкавшие с задержкой на размыкание контакты 12 реле 8, Датчик I гололеда прикреплен к несущей конструкции 13 с помощью гибких тросов 14. 35

Устройство работает следующим образом, При отсутствии гололедных отложений на поверхности трубки 2 основная часть светового потока излучаемого 4р излучателем 5 света проходит сквозь трубку 2 и рассеивается в окружающем пространстве.

Освещенность фотоприемника 6 мала, соответственно выходной сигнал усили- 45 теля 7 близок к нулю, При появлении гололедных отложений на поверхности трубки 2 отражающая способность поверхности трубки 2 возрастает, что приводит к увеличению освещенности фотоприемника 6, увеличению сигнала на выходе фотоприемника 6 и усилителя 7. Блок 9 отображения информации информирует о начале гололедообраэования, поскольку го IoaI.дные отложен11я образуются в основном со стороны гололедонесущего потока. Односторонний характер отложений приводит к а родинамической неуравновешенности трубки 2, oII;I поворачивается на гибких тросах

14, и гололед откладывается на следующей части трубки. Так происходит до тех пор, пока вся поверхность трубки HP покроется гололедными отложениями. При этом выходное напряжение усилителя 7 становится достаточным для срабатывания реле 8.

Контакт 12 реле 8 замыкается, подключая источник питания к металлиэированному покрытию 3, Одновременно блок

9 отображения информации информирует о полном обледенении трУбки 2. Ток, протекающий по металлиэированному покрытию 3, начинает плавить гололедные отложения. По мере удаления гололедных отложений выходное напряжение на выходе усилителя 7 снижается, что приводит к снижению тока через реле

8 и размыканию контакта 12. Устройство возвращается в исходное положение, оно готово к следующему циклу работы °

Размещение излучателя света и фотоприемника внутри прозрачной трубки с полупрозрачным металлизированным покрытием позволяет обеспечить их герметизацию и исключить влияние посторонних факторов на работу устройства, надежность обнаружения гололедных отложений.

Размещение излучателя света-и фотоприемника внутри прозрачной трубки с полупрозрачным металлиэированным покрытием позволяет обеспечить их герметизацию и исключить влияние посторонних факторов на работу устройства, что повышает его надежность, Формула изобретения

1 . Ус тройство для обнаружения гололедных отложений, содержащее горизонтально закрепляемый на несущей конструкции и снабженный излучателем света и фотоприемником датчик гололеда с цилиндрической поверхностью, на котором расположены нагреватель, связанный через контакты реле с блоком питания, и усилитель, к входу которого подключен фотоприемник, а к выходу — реле и блок отображения информации, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, датчик гололеда выполнен в виде трубки из прозрачного материала., 1497678 внутри которой размещены и лучатель света и фотоприемник, а нагреватель выполнен в виде нанесенного на поверхность трубки полупрозрачного

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что оно снабжено гибкими тросами, служащими для крепления датчика гололеда к несущей конструкции с возможностью его вращения вокруг своей оси. зеркального металлизированного покрытия, Сос тавитель В. Топельберг
