Устройство для управления реверсивным электродвигателем

Устройство для управления реверсивным электродвигателем

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в реверсивных электроприводах общепромышленных механизмов. Цель изобретения - повышение надежности. Устройство содержит контактор 1 "Вперед" с контактами 2, контактор 3 "Назад" с контактами 4, кнопки 5,6 "Пуск вперед" и "Пуск назад", кнопку 7 "Стоп", контактную группу с контактами 8,9, переключаемую общим приводным элементом 10, связанным с контактами 2,4. Удержание катушки контактора во включенном положении осуществляется последовательным включением катушки противоположного контактора, при этом одновременное срабатывание исключается за счет различных сопротивлений катушек с замкнутым и разомкнутым манитопроводом, а также посредством механической блокировки. Устройство защищает электродвигатель от неполнофазного включения. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК д 1) 4 H 02 P 1/26

1»Гг 1k3OH р 1

Ц Т 11Т1

Бу1БЛИ ) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4330460/24-07 (22) 18,11.87 (46) 30.07.89. Бюл. Н 28 (75) В.К.Эенькович и Г.В.Зенькович (53) 621.316.717 (088.8) (56) Сацукевич М,Ф., Мехедко Ф.В.

Справочник электротехника. Минск, Беларусь, 1969, с.261, рис.37.

Борисов 10.С., Соколов N.М. Электрооборудование подъемно-транспортных машин. М.: Машиностроение, 1971, с.246, рис.170. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ РЕВЕРСИВНИМ ЭЛЕКТРОДВИГАТЕЛЕМ (57) Изобретение относится к электротехнике и может быть использовано в реверсивных электроприводах общепромьппленных механизмов. Цель изобрете„„Я0„„1497699 А 1

2 ния — повышение надежности. Устройство содержит контактор 1 "Вперед" с контактами 2, контактор 3 "Назад" с контактами 4, кнопки 5,6 "Пуск вперед" и "Пуск назад", кнопку 7 "Стоп", контактную группу с контактами 8,9, переключаемую общим приводным элементом 10, связанным с контактами 2.

4. Удержание катушки контактора во включенном положении осуществляется последовательным включением катушки противоположного контактора, при этом одновременное срабатывание исключается за счет различных сопротивлений катушек с замкнутым и разомкнутым магнитопроводом, а также посредством механической блокировки.. Устройство защищает электродвигатель от неполнофазного включения. 1 ил.

3 149

Изобретение относится к электротехнике и может быть использовано в реверсивных электроприводах общелромьппленных механизмов.

Целью изобретения является повышение надежности.

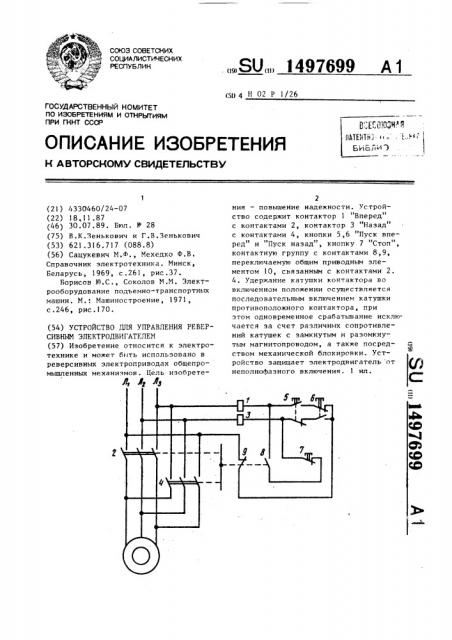

На чертеже изображена принципиальная схема устройства.

Устройство содержит контактор

11 11

Вперед с катушкой 1 и тремя силовыми замыкающими контактами 2, контактор "Назад" с катушкой 3 и тремя силовыми замыкающими контактами 4 один вывод катушки контактора Bne1t ред предназначен для подключения к первой фазе питающей сети, другой вывод катушки 1 контактора "Вперед" через замыкающий контакт кнопки 5 "Пуск вперед" соединен с одним выводом раэмыкающего контакта кнопки

6 "Пуск назад", один вывод катушки 3 контактора Назад через размыкающий контакт кнопки 5 "Пуск вперед" соединен с одним выводом замыкающего контакта кнопки 6 "Пуск назад", другой вывод которого соединен с другим выводом размыкающего контакта кнопки 6 "Пуск назад", кнопку 7 1Стоп11, контактную группу с замыкающим и размыкающим контактами 8,9, контакторы "Вперед 1 и "Назад" снабжены общим приводным элементом 10, связанным с силовыми контактами контакторов, и установленным с механического воздействия на контактную группу с замыкающим и раэмыкающим контактами 8,9, другой вывод катушки 1 контактора "Вперед" через после" довательно соединенные замыкающий контакт 8 и кнопку 7 "Стоп" соединен с одним выводом катушки 3 контактора "Назад11, другой вывод которой предназначен для подключения ко второй фазе питающей сети, другой вывод раэмыкающего контакта кнопки 6 "Пуск назад" соединен с одним выводом раэмыкающего контакта 9 контактной группы, другой вывод, которого предназна " чен для подключения к третьей фазе питающей сети.

Устройство работает следующим образом.

При нажатии кнопки 5 Пуск вперед" получает питание катушка 1 контактора "Вперед" по цепи: первая фаза питающей сети — катушка 1 — замыкающий контакт кнопки 5 — размыкающий контакт кнопки 6 — размыкающий кон-.

7699 4

15

30

40

Формула изобретения

Устройство для управления реверсивным электродвигателем, содержаmee контакторы "Вперед" и "Назад" с катушкой и тремя силовыми замыкающими контактами каждый, один вывод катушки контактора "Вперед" предназначен для подключения к первой фазе питающей сети, другой вывод катушки контактора "Вперед" через замыкающий контакт кнопки "!1уск вперед соединен с одним выводом размыкающего контакта кнопки Пуск назад", один вывод катушки контактора Назад через размыкающий контакт кнопки такт 9 контактной группы — третья фаза питающей сети. Контактор "Впе11 ред срабатывает, замыкает контакты 2, включая электродвигатель в направлении "Вперед и одновременно лов средством приводного элемента 10 переключает контакты 8 и 9 контактной группы, лри этом контакт 8 через контакт кнопки 7 "Стоп" подключает катушку 1 через катушку 3 ко второй фазе питающей сети, а контакт 9 отключает катушку 1 от третьей фазы.

В результате катушки 1 и 3 рказываются соединенными последовательно, при этом полное сопротивление катушки 1 вышее, чем сопротивление катушки 3, вследствие того, что магнито1провод катушки 1 замкнут, а катушки 3 — разомкнут, поэтому падение напряжения на катушке 1 вышее, чем на катушке 3, и срабатывания контактора "Назад" не произойдет, кроме того, йромышленные реверсивные магнитные пускатели имеют.механическую блокировку, исключающую одновременное включение двух контакторов.

Катушка 1 контактора "Вперед" остается во включенном положении до нажатия кнопки 7 "Стоп".

Пуск электродвигателя í направлеiнии "Назад" осуществляется нажатием кнопки 6 "Пуск назад", при этом получает питание катушка 3 контактора

"Назад". Дальнейшая работа устройства аналогична режиму Вперед .

Кроме того, данное устройство защищает электродвигатель от включения в неполнофаэном режиме, так как при отсутствии напряжения какой-либо из фаэ питающей сети срабатывания контакторов не произойдет.

14976 пПуск вперед соединен с одним выСоставитель С.Андрианов

Редактор А.Долинич Техред М.Ходанич Корректор Л.Бескид

Заказ 4454/53 Тираж 550 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 водом замыкающего контакта кнопки Пуск назад", другой вывод которого соединен с другим выводом размыкаюll

5 щего контакта кнопки Пуск назад", кнопку "Стоп, контактную группу с замыкающим и раэмыкающим контактами, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, контак- 10 торы снабжены общим приводным элементом, связанным с силовыми контак", тами контакторов, и установленным с возможностью механического воздействия на контактную группу с замыкаю- 15

99 6 щим и размыкающим контактами, другой вывод катушки контактора "Вперед" через последовательно соединенные замыкающий контакт контактной группы и кнопку "Стоп, соединен с одним выводом катушки контактора "Назад", другой вывод которой предназначен для подключения к второй Аазе питающей сети, другой вывод размыкающего контакта кнопки "Пуск назад" соединен с одним выводом раэмыкающего контакта контактной группы, другой вывод которого предназначен для подключе-,: ния к третьей фазе питающей сети.
