Реферат



Изобретение относится к измерительной технике и м.б. применено в радиоизмерительных устр-вах. Цель изобретения - расширение диапазона частот. Регулируемый фазовращатель содержит конд-р 3, переменный резистор 4, операционный усилитель 5. В фазовращатель введены два диода 1 и 2. Благодаря тому, что время заряда конд-ра 3 через включенные встречно-параллельно диоды 1,2 не зависит от частоты входного сигнала в рабочем диапазоне частот, фазовай сдвиг регулируемого фазовращателя не зависят от частоты входного сигнала в рабочем диапазоне частот. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1497719 (51)4 Н 03 Н 11 20

ВСЕСОЮЗНАЯ

llATE lTl1 -" . А= КйЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ЫХ

annum

Фие. 1.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4046336/24-09 (22) 31.03.86 (46) 30.07.89. Бюл. 11- 28 (71) Казанский авиационный институт им.А.Н.Туполева (72) P.С.Булгаков, P.À,.Гафуров, Д.Н.Сафин и И.М, Кашапов (53) 621.317.77 (088.8) (56) Алексеенко А.Г. Основы микросхемотехники. М.: Сов.радио, 1977, с.240, рис.8.2.13. (54) РЕГУЛИРУЕМЬ1И ФАЗОВРАЩАТЕЛЬ (57) Изобретение относится к иэмерительной технике и м.б. применено в радиоиэмерительных устр-вах. Цель изобретения — расширение диапазона частот. Регулируемый фазовращатель содержит конд-р 3, переменный резистор 4, операционный усилитель 5. В фазовращатель введены два диода 1 и

2. Благодаря тому, что время заряда конд-ра 3 через включенные встречнопараллельно диоды 1 и 2 не зависит от частоты входного сигнала в рабочем диапазоне частот, фазовый сдвиг регулируемого фаэовращателя не зависит от частоты входного сигнала в рабочем диапазоне частот. 2 ил.

3 149771

Изобретение относится к измерительной технике и может быть примене но в радиоиэмерительных устройствах.

Цель изобретения — расширение диа5 пазона частот.

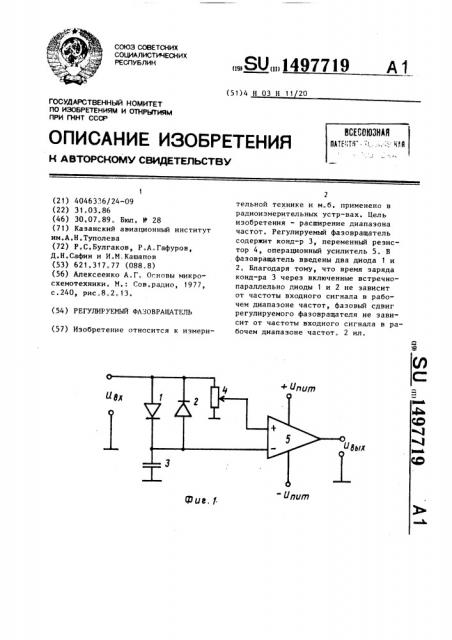

На фиг.1 приведена электрическая функциональная схема регулируемого фазовращателя, на фиг,2 — эпюры напряжений, поясняющие работу устрой- fQ ства.

Регулируемый фаэовращатель содержит диоды 1 и 2, конденсатор 3, переменный резистор 4 и операционный усилитель 5. 15

Регулируемый фазовращатель работает следующим образом.

На вход регулируемого фазовращателя подается синусоидальное напряжение u, которое через регулируемый 20 ° делитель напряжения, выполненный на переменном резисторе 4, поступает на инвертирующий вход операционного усилителя (ОУ) 5 (u, ). .В то же время на неинвертирующий вход ОУ 5 поступа- 25 ет напряжение u, которое сдвинуто относительно входного напряжения на время, определяемое временем заряда конденсатора 3 через открытый диод

1, при положительном значении амплитуды входного сигнала, а через открытый диод 2 — при отрицательном значении амплитуды входного сигнала, ограниченного по амплитуде на величину напряжения отсечки диодов. 35

Величина емкости конденсатора 3 выбирается иэ условий:

R )7 Х „ — для нижней граничной частоты регулируемого фаэовращателя (где 4р

К - — сопротивление

9.ъ диода в закрытом состоянии, а Х „ — реактивное сопротивление конденсатора на ниж- 45 ней граничной частоте);

R 0 (< Х, — для верхней граничной частоты регулируемого фаэовращателя (где

R y — сопротивление диода в открытом состоянии, а Х z — реактивное сопротивление

4 конденсатора на верхней граничной частоте).

Операционный усилитель работает в режиме компаратора, поэтому при подаче на инвертирующий вход ОУ 5 регулируемого по амплитуде, а на неинвертирующий вход сдвинутого по фазе и ограниченного по амплитуде входного синусоидального напряжения в моменты равенства напряжений на входах ОУ 5 происходит переключение выходного сигнала ОУ 5 (фиг.2б,в), т.е„ происходит формирование выходного импульсного напряжения, импульсы которого имеют форму меандра и сдвинуты по фазе относительно входного синуссидального напряжения на фазовый угол, больший времени заряда конденсатора

3 и определяемый .мплитудой напряжения на выходе переменного резистора 4.

Благодаря тому, что время заряда конденсатора 3 через включенные встречно-параллельно диоды 1 и 2 не зависит от частоты входного сигнала в рабочем диапазоне частот, фазовый сдвиг регулируемого фаэовращателя не зависит от частоты входного сигнала в рабочем диапазоне частот. формула изобретения

Регулируемый фазовращатель, содержащий операционный усилитель, выход которого является выходом регулируемого фаэовращателя, переменный резистор, первый вывод которого соединен с общей шиной, конденсатор, первый вывод которого соединен с неинвертирующим входом операционного усилителя, отличающийся тем, что, с целью расширения диапазона частот, в него введены два диода, которые включены встречно-параллельно между вторым выводом переменного резистора, который является входом регулируемого фаэовращателя, и неинвертирующим входом операционного усилителя, инвертирующий вход которого соединен со средним выводом переменного резистора, а второй вывод конденсатора соединен с общей шиной.
