Способ рафинирования жидкого ферросилиция

Способ рафинирования жидкого ферросилиция

Иллюстрации

Показать все

Реферат



№ 149798

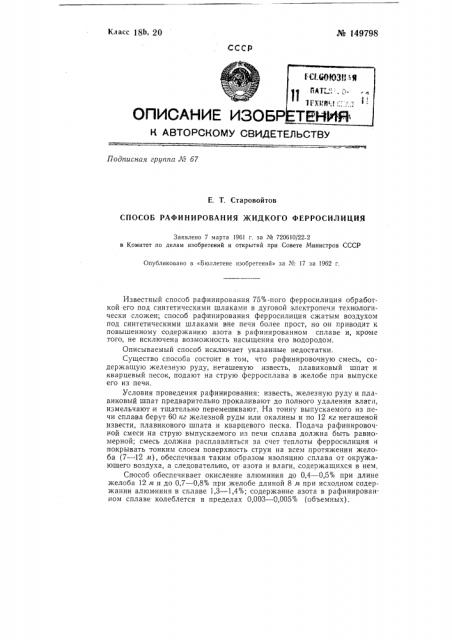

Класс 18b, 20

СССР

ОПИСАНИЕ ИЗОБ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 б7

E. Т. Старовойтов

СПОСОБ РАФИ Н И РОВАН ИЯ )КИДКОГО ФЕР РОС ИД И ЦИЯ

Заявлено 7 марта 1961 г. за № 720610/22-2 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» за ¹ 17 за 1962 г.

Известный способ рафинирования 75 /О-ного ферросилиция обработкой его под синтетическими шлаками в дуговой электропечи технологически сложен; способ рафинирования ферросилиция сжатым воздухом под синтетическими шлаками вне печи более прост, но он приводит к повышенному содержанию азота в рафинированном сплаве и, кроме того, не исключена возможность насыщения его водородом.

Описываемый способ исключает указанные недостатки.

Существо способа состоит в том, что рафинировочную смесь, содержащую железную руду, негашеную известь, плавиковый шпат и кварцевый песок, подают на струю ферросплава в желобе при выпуске

его из печи.

Условия проведения рафинирования: известь, железную руду и плавиковый шпат предварительно прокаливают до полного удаления влаги, измельчают и тщательно перемешивают. На тонну выпускаемого из печи сплава берут 60 кг железной руды или окалины и по 12 кг негашеной извести, плавикового шпата и кварцевого песка. Подача рафинировочной смеси на струю выпускаемого из печи сплава должна быть равномерной; смесь должна расплавляться за счет теплоты ферросилиция и покрывать тонким слоем поверхность струи на всем протяжении желоба (7 — 12 м), обеспечивая таким образом изоляцию сплава от окружающего воздуха, а следовательно, от азота и влаги, содержащихся в нем.

Способ обеспечивает окисление алюминия до 0,4 — 0,5 /О при длине желоба 12 м и до 0,7 — 0,8 /О при желобе длиной 8 л при исходном содержании алюминия в сглаве 1,3 — 1,4 /О; содержание азота в рафинированном сплаве колеблется в пределах 0,003 — 0,005 /а (объемных) . № 149798

Предмет изобретения

Способ рафинирова1ния жидкого ферросилиция с применением смеси, содержащей железную руду, известь, плавиковый шпат и кварцевый песок, отличающийся тем, что, с целью упрощения способа, рафинировочную смесь дакает на струю металла в желобе при выпуске его из печи.

Техред T. П. Курилко Корректор И. А. Шпынева

Редактор А. И. Дышельман

Типография ЦБТИ, Москва, Петровка 14, Поди. к печ. 19Х11-62 г. Формат бум. 70Х108 / I; Объем 0,18 изд. л.

Зак. 7686 Тираж 650 Цена 4 кон.

ЦБТЛ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер,, д 2/6
