Распорное устройство для проходческого щита

Распорное устройство для проходческого щита

Иллюстрации

Показать все

Реферат



Класс Е 01д; 19f Sos

Е21с; 5с,4

Юо 149801

СССР

Подписная группа J6 74

A. К. Погорелов

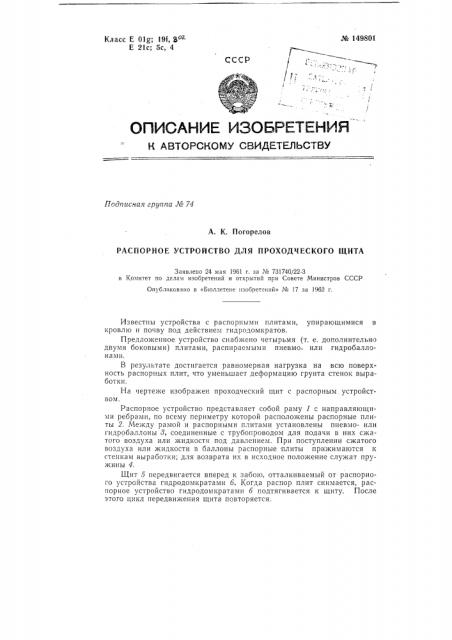

PACHGPH0E УСТРОЙСТВО ДЛЯ ПРОХОДЧЕСКОГО ЩИТА

Заявлено 24 иая 1961 г. за Х 731740/22-3 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 17 за 1962 г.

Известны устройства с распорными плитами, упирающимися в кровлю и почву под действием гидродомкратов.

Предложенное устройство снабжено четырьмя (т. е. дополнительно двумя боковыми) плитами, распираемыми пневмо или гидробаллонами.

В результате достигается равномерная нагрузка на всю поверхность распорных плит, что уменьшает деформацию грунта стенок выработки.

На чертеже изображен проходческий щит с распорным устройством.

Распорное устройство представляет собой раму 1 с направляющими ребрами, по всему периметру которой расположены распорные плиты 2. Между рамой и распорными плитами установлены пневмо- или гидробаллоны 8, соединенные с трубопроводом для подачи в них сжатого воздуха или жидкости под давлением. При поступлении сжатого воздуха или жидкости в баллоны распорные плиты прижимаются к стенкам выработки; для возврата их в исходное положение служат пру>кины 4.

1Цит б передвигается вперед к забою, отталкиваемый от распорного устройства гидродомкратами б. Когда распор плит снимается, распорное устройство гидродомкратами б подтягивается к щиту. После этого цикл передвижения щита повторяется. — 2—

1., Предмет изобретения № 149801

Составитель Н. A. Будрина

Редактор В. Н. Липатов Техред Л. К, Ткаченко Коррекгор Г. E. Опарина

Поди, к печ. b/VII — 64 г. Формат бум. 70y108>/ig Объем 0,18 изд. л.

Заказ 1469/11 Тираж 725 Цена 5 коп.

ЦНИИПИ Гссударственного комитета по делам изобретений н открытий СССР

Москва, Центр, проезд Серова, д. 4, Типография, пр. Сапунова, 2.

Распорное устройство для проходческого щита прямоугольной или трапецеидальной формы с распорными плитами, о т л и ч а ю щ е е с я тем, что, с целью обеспечения равномерной нагрузки на стенки выработки по всей площади контакта плит со стенками, оно снабжено дополнительно двумя боковыми распорными плитами, прижимаемыми к стенкам выработки под действием сжатого воздуха или жидкости, подаваемых в пневмо- или гидробаллоны.
