Класс 21с, 55«

Ко 149822 г, СССР

l !

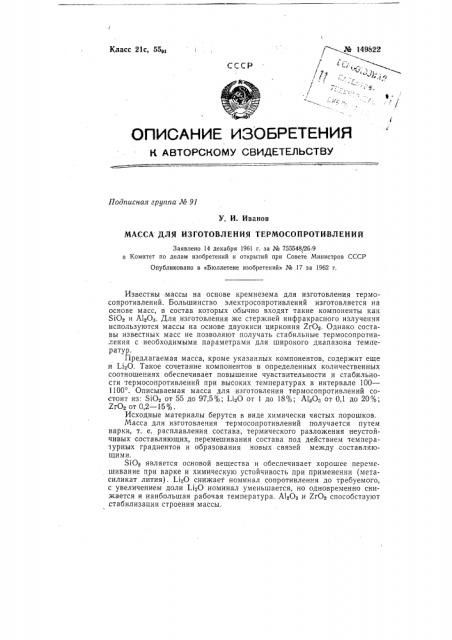

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 9l

У, И. Иванов

МАССА ДЛЯ ИЗГОТОВЛЕНИЯ ТЕРМОСОПРОТИВЛЕНИЙ

Заявлено 14 декабря 196! г. за № 755548/26-9 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 17 3а 1962 г.

Известны массы на основе кремнезема для изготовления термосопротивлений. Большинство электросопротивлений изготовляется на основе масс, в состав которых обычно входят такие компоненты как

SiO2 и А40з. Для изготовления же стержней инфракрасного излучения используются массы на основе двуокиси циркония ZrOe. Однако составы известных масс не .позволяют получать стабильные термосопротивления с необходимыми параметрами для широкого диапазона температур.

Предлагаемая масса, кроме указанных компонентов, содержит еще и 1.40. Такое сочетание компонентов в определенных количественных соотношениях обеспечивает повышение чувствительности и стабильности термосопротивлений при высоких температурах в интервале 100—

1100 . Описываемая масса для изготовления термосопротивлений состоит из: ЯОв от 55 до 97,5%; 140 от 1 до 18%; А1дОа- от 0,1 до 20%;

ZrO2 от 0,2 — 15%.

Исходные материалы берутся в виде химически чистых порошков.

Масса для изготовления термосопротивлений получается путем варки, т. е. расплавления состава, термического разложения неустойчивых составляющих, перемешивания состава под действием темпера Ióðíûõ градиентов и образования новых связей между составляющимии.

SiO2 является основой вещества и обеспечивает хорошее перемешивание при варке и химическую устойчивость при применении (метасиликат лития). 1 40 снижает номинал сопротивления до требуемого, с увеличением доли L жается и наибольшая рабочая температура. А120з и ZrOg способствуют стабилизации строения массы, № 149822

Предмет изобретения

SiO от 55 до 97,5%, 140 от 1 до 18%

А1яОя от 0,1 до 20%, ZrO от 0,2 до 15 %.

Редактор H. С. Кутафина Текред T. П. Курилко Корректор Л. M. Комарова

Попд. к пеи. 11/Х вЂ” 62 г. Формат бум. 70 Q 108 />r, 3 як. 3067/17 Тираж 1100

ЦБТИ при Комитете по делам изобрегений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/б.

Объем 0,18 изд. л.

Ценя 4 коп.

1ипогряфин, пр. Сапунова, 2.

Масса для изготовления термосопротивлений на основе кремнезема, отличающаяся тем, что, с целью изготовления стабильных и высокотемпературных термосопротивлений с необходимыми параметрами, она состоит из:
