Реферат



Класс 21е 30ю

21(1, 35 № 149839

СССР

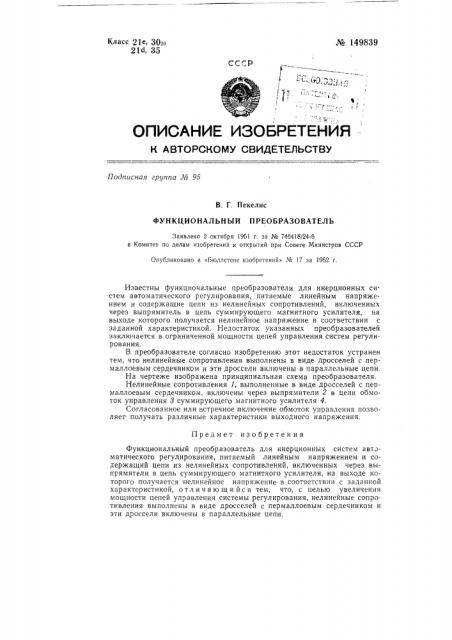

ОПИСАНИЕ ИЗОБРЕТЕНЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 95

В. Г. Пекелис

ФУНКЦИОНАЛ ЪН ЫЙ ПРЕОБРАЗОВАТЕЛЬ

Заявлено 2 октября 1961 r. за № 745418/24-6 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 17 за 1962 г.

Предмет изобретения

Функциональный преобразователь для инерционных систем автоматического регулирования, питаемый линейным напряжением и содержащий цепи из нелинейных сопротивлений, включенных через вы-. прямители в цепь суммирующего магнитного усилителя, на выходе которого получается нелинейное напряжение в соответствии с заданной характеристикой, отличающийся тем, что, с целью увеличения мощности цепей управления системы регулирования, нелинейные сопротивления выполнены в виде дросселей с пермаллоевым сердечником и эти дроссели включены в параллельные цепи, Известны функциональные преобразователи для инерционных систем автоматического регулирования, питаемые линейным напряжением и содержащие цепи из нелинейных сопротивлений, включенных через выпрямитель в цепь суммирующего магнитного усилителя, на выходе которого получается нелинейное напряжение в соответствии с заданной характеристикой. Недостаток указанных преобразователей заключается в ограниченной мощности цепей управления систем регулирования.

В преобразователе согласно изобретению этот недостаток устранен тем, что нелинейные сопротивления выполнены в виде дросселей с пермаллоевым сердечником и эти дроссели включены в параллельные цепи.

На чертеже изображена принципиальная схема преобразователя.

Нелинейные сопротивления 1, выполненные в виде дросселей с пермаллоевым сердечником, включены через выпрямители 2 в цепи обмоток управления 8 суммирующего магнитного усилителя 4.

Согласованное или встречное включение обмоток управления позволяет получать различные характеристики выходного напряжения.
