Реферат



Изобретение относится к области электротехники ,в частности, к высоковольтным установкам. В высоковольтной установке с газовой изоляцией, в металлическом корпусе с разрядником 7 для защиты от перенапряжений, расположенным в специальном герметическом корпусе 6 и соединенного посредством газонепроницаемого герметического ввода 5 с проводником 1 высоковольтной установки. Мешающие электрические дуги вследствие перенапряжения могут привести к появлению сильной нагрузки разрядника для защиты от перенапряжений в результате динамических усилий. Чтобы этого избежать, в соединении между двумя вводами 5 и разрядником 7 для защиты от перенапряжений расположены два опорных элемента в виде электродов 12, 13, между которыми находится эластичная токопроводящая лента 14. Поперечное сечение этой токопроводящей ленты рассчитано таким образом, чтобы она плавилась при протекании силы тока, равной или большей, чем сила тока, которая требуется для уменьшения давления в разряднике для защиты от перенапряжений после выдувания электрической дуги из корпуса разрядника. В результате этого происходит механическое разъединение разрядника для защиты от перенапряжений и ввода 5. 1 з.п. ф-лы, 2 ил.

. „.SU„„A3

СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Н 01 4/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К IlATEHTY (21) 4028924/24-07 (22) 06.02.87 (31) P 3604785.6 (32) 13.02.86 (33) DE (46) 30.07,89. Бюл. Ф 28 (71) Сименс АГ (DE) (72) Йоханнес Кирх и Эгон Цеманн (ЭЕ) (53) 621.316.933(088.8) (56) Заявка ФРГ У 2247996, кл. 21ñ 40/08, 1975, ГОЯУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

IlPH ГКНТ СССР

2 (54) высоковольтнАя устАнов1А (57) Изобретение относится к электро" технике, в частности к высоковольтным установкам. В высоковольтной установке с газовой изоляцией в металлическом корпусе с разрядником 7 для защиты от перенапряжений, расположенным в специальном герметическом корпусе 6 и соединенного посредством газопроницаемого герметического ввода

5 с проводником 1 высоковольтной ус-, 1498404

3 тановки. Мешающие электрические дуги, вследствие перенапряжения могут привести к появлению сильной нагрузки разрядника для защиты от перенапряжений в результате динамических уси5 лий. Чтобы этого избежать, в соедине" нии между двумя вводами 5 и разрядником 7 для защиты от перенапряжений расположены два опорных элемента в виде электродов, между которыми находится эластичная токопроводящая лента 13. Поперечное сечение этой то4 копроводящей ленты рассчитано таким образом, чтобы она плавилась при протекании силы тока, равной или большей, чем сила тока, которая требуется для уменьшения давления в разряднике для защиты от перенапряжений после выдувания электрической дуги иэ корпуса разрядника. В результате этого происходит механическое разъединение разрядника для защиты от перенапряжений и ввода 5. 1 .з.п. ф-лы, 2 ил.

Изобретение касается высоковольтной установки с газовой изоляцией в металлическом корпусе с разрядником для защиты от перенапряжений, кото.— рый также находится в наполненной га" зом специально закрытой герметической конструкции, соединяемой с металлическим корпусом высоковольтной установки посредством газонепроницаемого ввода, и содержит средства, которые после его срабатывании: выдувают электрическую дугу из е".о корпуса в металлический корпус. 30

Цель изобретения — повышение на- дежности работы высоковольтной установки путем снятия динамической нагрузки при появлении дуги короткого замыкания.

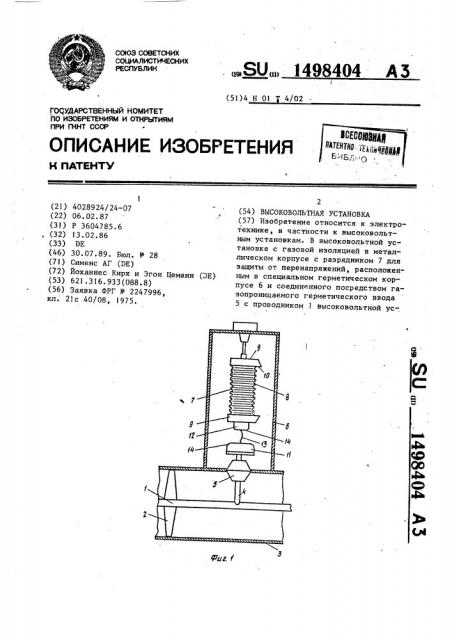

На фиг.1 показана высоковольтная установка, общий вид; на фиг.2 — вариант исполнения элементов соединения опорных элементов.

Проводник 1 высоковольтной установки, изолированной шестифтористой серой в металлическом корпусе„ расположенный между генератором электростанции и трансформатором, удерживается изоляторами 2 на некотором расстоянии от металлического корпуса 3.

По ходу проводника 1 предусмотрен отвод 4„ ведущий к вводу 5, который выполнен герметическим и прочным при сжатии, причем этот ввод переходит в специальный металлический корпус б, в котором находится разрядник 7 для защиты от перенапряжений. Разрядник

7 для защиты от перенапряжений имеет корпус 8 из изоляционного материала, например фарфора или пластмассы, в

55 котором находятся искровые промежут ки и зависимые от. напряжения сопротивления или только лишь зависимые от напряжения сопротивления. Кроме того, на верхнем и нижнем фланцах 9 разрядника,7, для защиты от перенапряжений предусмотрены особые средства

10, которые позволяют выдувание мешающей электрической дуги после перегрузки разрядника 7, так что этот разрядник горит затем в корпусе б,при . этом его верхняя входная точка переходит на стенку корпуса 6.

B соединении между вводом 5 и разрядником 7 для защиты от перенапряжений расположены в виде электродов два опорных элемента 11 и 12, которые соединяются друг с другом с помощью эластичной токопроводящей ленты 13.

Опорные элементы 1:1: и 12 имеют обращенные друг к другу закругленные поверхности 14 с тем, чтобы они не оказывали неблагоприятного влияния на электрическое поле. Диаметр опорного элемента 11, расположенного рядом с вводом 5 больше, чем диаметр другого опорного элемента, соответственно больше также и поверхность 14.

Эластичная токопроводящая лента 13 состоит из полос или лент, изготовленной из меди и привинчивается к поверхностям 14 опорных элементов 11, 12. Поперечное сечение эластичной токопроводящей ленты 13 рассчитано из условия, чтобы токопроводящая лента 13 плавилась при течении одинаковой или большей силы тока, чем она необходима для вдувания электрической дуги. В результате этого после наступления короткого замыкания в разряднике 7 для защиты от перенапряжений прерывается соединение между вводом 5 и разрядником для защиты от перенапряжений, так что создается механическое разь-. единение. Высокие динамические уси1498404 лия, связанные с такими токами короткого замыкания, блокируются таким образом от разрядника 7 для защиты от перенапряжений и можно избежать обратного воздействия разрядника 7 на ввод 5.

После плавления этой эластичной токопроводящей ленты 14 нижняя входная точка электрической дуги остается на опорном элементе 11, находящемся рядом с вводом 5. Его большая поверхность 14 обеспечивает достаточно большое пространство для перемещения нижней точки электрической дуги. Для того, чтобы опорный элемент 11 при сгорании мешающей электрической дуги внутри герметичного металлического короба повреждался не слишком сильно, его выполняют из материала, стойкого к обгоранию.

На фиг.2 показан второй пример осуществления — несколько измененное исполнение соединения между обоими опорными элементами ll и 12, Они на своих поверхностях 14 имеют соответ-. ственно выемки 15, в которые вкладывается спиральная пружина 16, изготовленная из стали, Эта спиральная пружина 16 удерживает эластичную токопроводящую ленту 13.

Таким образом, отсутствует прочное прямое соединение между токопроводящей лентой 13 и опорными элементами 11 и 12. При нагрузке системы токами короткого замыкания после сра10

55 батывания разрядника 7 плавится сначала токопроводящая лента 13, состоящая из меди, так как вследствие различной ленты и пружины преобладающая часть тока проходит через токопроводящую ленту 13. Спиральная пружина

16 одновременно сжимается в результате силы тока и выскакивает из выемок

15, так что прерывается соединение между спорили элементами 11 и 12 и имеет место механическое разъединение. ф

В результате применения токопроводящей ленты, перегорающей при определенных значениях тока, практически в соединении между вводом и разрядником для защиты от перенапряжений создается точка (зона) заданного разрушения, которая в случае повреждения вызывает механическое разъединение.

В результате этого блокируются динамические усилия от разрядника для защиты от перенапряжений или ввода, появляющиеся при высоких токах короткоro замыкания. Кроме того, смещается одна входная точка горящей в металлическом корпусе, ранее выдуванной из разрядника световой дуги, на соединенный с вводом опорный элемент, который действует как обгоревший электрод.

Формула изобретения

1. Высоковольтная установка, со» держащая заполненный газом металлический корпус с элементами электрической цепи и разрядник для защиты от перенапряжений, установленный так" же в заполненном газом герметичном металлическом корпусе, соединенном с металлическим корпусом установки и подключенном к указанным элементам цепи посредством герметичного ввода, причем указанный разрядник содержит средства для выдувания дуги из его корпуса в указанный герметичный корпус, отличающаяся тем, что, с целью повышения надежности работы путем снятия динамической на грузки при появлении дуги короткого замыкания, между указанными герметичным вводом и разрядником установлены два дополнительно введенных опорных элемента, выполненных в виде электродов с обращенными один к другому округленными поверхностями, между которыми расположена дополнительно введенная эластичная токопроводящая лента с поперечным сечением, рассчитанным из условия ее расплавления при протекании силы тока, равной или большей, чем сила тока, которая необходима для сброса давления в разряднике после выдувания дуги из его корпуса.

2. Установка по п.1, о т л я ч а— ю щ а я с я тем, что указанная элас- тичная токопроводящая лента удерживается дополнительно введенной спиральной пружиной, вставленной между поверхностями опорных элементов.

3. Установка по п.l или 2, о т— л и ч а ю щ а я с я тем, что поверхность опорного элемента, расположенного рядом с вводом, выбрана большей, чем поверхность опорного элемента, находящегося на разряднике для защиты от перенапряжений.

4 ° Установка по п.1 или 2, о т— л и ч а ю щ а я с я тем, что опорный элемент, расположенный рядом с вводом, выполнен из материала, стойкого к обгоранию.
