Сошник для разбросного посева

Сошник для разбросного посева

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению ,в частности, к сошникам для подпочвенно-разбросного посева зерновых колосовых культур. Целью изобретения является повышение равномерности высева и увеличение ширины полосы разброса. Через полую стойку 1 семена попадают в розетку 6 крыльчатки 5, вращающейся с определенной угловой скоростью. Лопасти крыльчатки выполнены в виде вогнутых по дуге полуокружности в сторону, противоположную направлению вращения желобков. Из розетки под действием центробежной силы семена попадают в желобок и распределяются по дну борозды. В случае попадания между розеткой и дном борозды твердого комка почвы или другого предмета он отбрасывается отражателем 8. Дальность полета семян регулируется углом наклона донышка желобка. В результате равномерность распределения семян и ширина полосы их разброса значительно увеличиваются. 5 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„149841

А1 (51) 4 А 01 С 7/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Д BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4284615/30-15 (22) 13.07.87 (46) 07.08.89. Бюл. 1 29 (71) Ворошиловградский сельскохозяйственный институт (72) С.А.Новаков (53) 631.33.024(088.8) (56) Авторское свидетельство СССР

Р 1083939, кл. А 01 С 7/20, 1982.

Авторское свидетельство СССР

В 1299534, кл. А 01 С 7/20, 1985. (54) СОШНИК ДЛЯ РАЗБРОСНОГО ПОСЕВА (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к сошникам для подпочвенноразбросного посева зерновых колосовых .культур. Целью изобретения является повышение равномерности высева и уве2 личение ширины полосы разброса. Через полую стойку 1 семена попадают в розетку б крыльчатки 5, вращающейся с определенной угловой скоростью.

Лопасти крыльчатки выполнены в виде вогнутых по дуге полуокружности в сторону, противоположную направлению вращения желобков ° Из розетки под действиеМ центробежной силы семена попадают в желобок и распределяются по дну борозды. В случае попадания между розеткой и дном борозды твердого комка почвы или другого предмета он отбрасывается отражателем 8. Дальность полета семян регулируется углом наклона донышка желобка. В результате а

Ю равномерность распределения семян и ширина полосы их разброса значительно увеличиваются. 5 ил.

С:

3 1498413

Изобретение относится к сельскохозяйственному машиностроению, в частности к сошникам для подпочвенно- разбросного посева зерновых колосо5 вых культур.

Цель изобретения — повышение равномерности распределения семян и увеличение ширины полосы разброса.

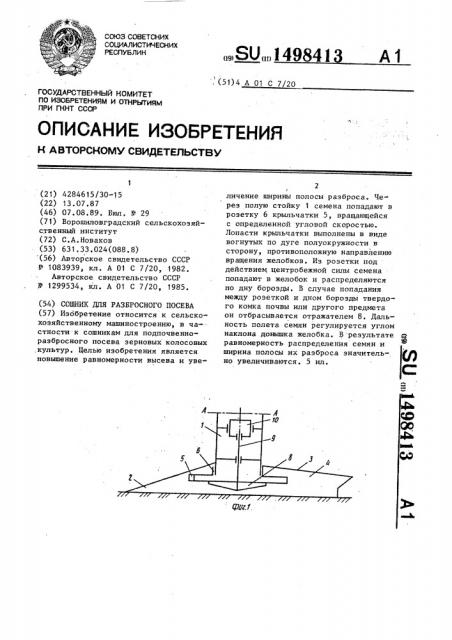

На .фиг. 1 показан сошник для раз- 1(} бросного посева, продольный разрез; на фиг, 2 — то же, вид сверху", на фиг. 3 — желобок лопасти крыльчатки (аксонометрическая проекция); на фиг.4 — желобок лопасти крыльчатки с регулируемым донышком (аксонометрическая проекция); на фиг. 5 — отражатель (аксонометрическая проекция).

Сошник для разбросного посева содержит полую стойку 1, -смонтированную 20 на ней стрельчатую лапу 2 с крышей 3.

В полости лапы 4 расположена крыльчатка 5 с розеткой 6, к которой крепятся желобки 7 и отражатель 8 с винтовой поверхностью. Крыльчатка 5 че-; 25 рез вал 9 соединена с электродвигателем 10, Л(елобок 7 имеет регулируемую часть донышка 11.

Сошник для разбросного посева работает следующим образом. 30

При двйжении сошника семена через полую стойку 1 попадают в розетку б крыльчатки 5, вращающейся с определенной угловой скоростью, например, против часовой стрелки. Из розетки под действием центробежной силы семена попадают в желобок.7. Так как желобки загнуты по дуге полуокружности, то относительная скорость движения семян по желобку складывается с переносной скоростью, что увеличивает дальность полета семян. Этому способствует регулируемая часть донышка желобка, угол наклона которого устанавливается его подгибанием.

В случае попадания между розеткой и дном борозды твердого комка почвы или другого предмета он отбрасываетЭ ся отражателем 8.

Формула и з о б р е т е н и я

Сошник для разбросного посева, включающий полую семяпроводную стойку, стрельчатую лапу, лопастную крыльчатку с розеткой и электропривод, отличающийся тем, что, с целью повышения равномерности высева и увеличения ширины полосы разброса, лопасти крыльчатки выполнены в виде вогнутых по дуге полуокружностей в сторону, противоположную направлению вращения желобков, дно которых со. стороны выхода семян выполнено с возможностью регулирования угла наклона, а розетка снабжена закрепленным к ней с внешней стороны и г выполненным в виде пластины с винтовой поверхностью отражателем, 1498413
