Баллон-комкодавитель

Баллон-комкодавитель

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельскохозяйственного машиностроения ,в частности, к устройствам для разрушения почвенных комков в корнеклубнеуборочных машинах. Целью изобретения является повышение эксплуатационной надежности работы устройства. Баллон-комкодавитель содержит центральный вал 1, на котором установлены диски 2 и 3, жестко связанные с опорными втулками 6, 7. Торцовые диски 2 и 3 выполнены в виде упругих пластин 8, на которых закреплена внешняя и внутренняя покрышки 4, 5. Опорные элементы 9 и 10 установлены с помощью шпоночного соединения на опорных втулках и фиксируются относительно ступицы торцовых дисков винтом 11. Между опорными элементами и торцовыми дисками установлены пружины 12. Эластичная покрышка баллона - комкодавителя находится в постоянном натяжении за счет пружины 14. В процессе работы внешняя эластичная покрышка 4 под действием поступающей массы прогибается. Приложенное усилие воспринимается дугообразными упругими пластинами 8, контактирующими с поверхностью опорных элементов 9 и 10, пружиной 14. 2 ил.

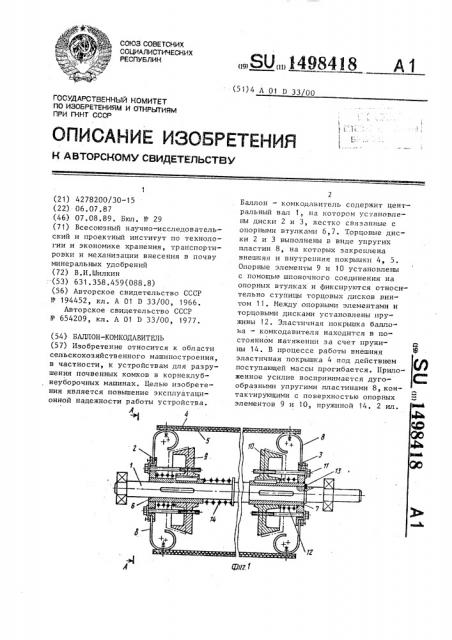

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1498418 (51) 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

@hi

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4278200/30-15 (22) 06.07.87 (46) 07.08.89. Бюл. № 29 (71) Всесоюзный научно-исследовательский и проектный институт по технологии и экономике хранения, транспортировки и механизации внесения в почву минеральных удобрений (72) В.И.Шилкин

"(53) 631.358.459(088.8) (56) Авторское свидетельство СССР № 194452, кл. А 01 D 33/00, 1966.

Авторское свидетельство СССР

¹ 654209, кл. А 01 D 33/00, 1977. (54) БАЛЛОН-КОМКОДАВИТЕЛЬ (57) Изобретение относится к области сельскохозяйственного машиностроения, в частности, к устройствам для разрушения почвенных комков в корнеклубнеуборочных машинах. Целью изобретения является повышение эксплуатационной надежности работы устройства.

А 4

Баллон — комкодавитель содержит центральный вал 1, на котором установлены диски 2 и 3, жестко связанные с опорными втулками 6 7. Торцовые диски 2 и 3 выполнены в виде упругих пластин 8, на которых закреплена внешняя и внутренняя покрышки 4, 5.

Опорные элементы 9 и 10 установлены с помощью шпоночного соединения на опорных втулках и фиксируются относительно ступицы торцовых дисков винтом 11. Между опорными элементами и торцовыми дисками установлены пружины 12. Эластичная покрышка баллона — комкодавителя находится в постоянном натяжении за счет пружины 14. В процессе работы внешняя эластичная покрышка 4 под действием поступающей массы прогибается. Приложенное усилие воспринил1ается дугообразными упругими пластинами 8, контактирующими с поверхностью опорных элементов 9 и 10, пружиной 14. 2 ил .

3 1498418

Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для разрушения почвенных комков.

Целью изобретения является повышение надежности работы баллона-комкодавителя.

На фиг. i изображен баллон-комкодавитель, продольный разрез; на 10 фиг. 2 — разрез А-А на фиг. 1.

Баллон-комкодавитель включает центральный вал 1, на котором установлены торцовые диски 2 и 3. На этих дис-ках закреплены внешняя 4 и внутренняя э йокрьппки, каждая из которых выполнена в виде замкнутой оболочки из эластичного материала. Торцовые диски 2 и 3 жестко связаны с опорны ми втулками 6 и 7, которые, в свою 20 очередь, установлены на валу 1 посредством шпоночного соединения.

Торцовые диски 2 и 3 выполнены в виде отдельных упругих пластин 8, в частности из пружинной ленты, причем верхние концы каждой упругой пластины торцовых дисков выполнены в виде дуги с радиусным изгибом в одной плоскости и незамкнутым контуром в продольном сечении. Пластины ради- ЗО ально расйоложены по окружности и равномерно закреплены одними своими концами на фланцах торцовых дисков, а другими концами, выполненными оп огнутыми внутрь баллона в виде ду- 35 ги длиной не менее половины окружности, прикреплены в верхней части указанных дуг к эластичной покрышке.

Внутри эластичной цилиндрической покрышки на обеих опорных втулках 6

Каждый из опорных элементов выполнен в виде усеченного конуса, меньшее ос-4g нование которого обращено в сторону соответствующего торцового диска.

Опорные элементы установлены на втулках 6 и ? с возможностью фиксированного их перемещения относительно ступицы торцовых дисков в осевом направлении посредством регулировочных устройств и винтов 11. Между опорными элементами и торцовыми дисками на каждой опорной втулке 6 и 7 установлены пружины 12. Пружины обеспечивают стабильность положения опорных элементов относительно торцовых дисков после каждой регулировки.

Один из торцовых дисков ролика установлен па валу жестко и зафиксирован.от осевого смещения (показано на фиг. 1) посредством стопорного кольца 13. Другой торцовый диск установлен с возможностью продольного перемещения совместно с опорным элементом

9, установленным на втулке 6, под действием пружины 14 и эластичной цилиндрической покрьппки.

Эластичная покрышка баллона-комкодавителя находится в постоянном натяжении за счет пружины 14. Упругость пластин 8 торцовых дисков 2 и 3 баллона-комкодавителя регулируется винтами 11, посредством которых обеспечивается перемещение опорных элементов 9 и 10 с изменением кольцевых зазоров между коническими поверхностями указанных элементов и отогнутыми во внутрь корпуса покрышки свободными концами дугообразных пластин 8 тор= цовых дисков.

Баллон-комкодавитель работает следующим образом.

Внешняя эластичная покрышка 4 баллона-комкодавителя под действием поступающей массы, состоящей из почвенных комков и клубней, прогибается, при этом прогиб покрышки передается дугообразным упругим пластинам 8 торцовых дисков 2 и 3, величина прогиба которых зависит от усилий, действующих на покрышку. Усилия, воздействующие на покрьппку, воспринимаются только теми упругими дугообразными пластинами, которые связаны с участком поверхности покрыыки баллона, контактирующим в данный момент с поступающей массой материала. При этом ненагруженный участок покрышки баллона под действием сил упругости пластин 8 торцовых дисков 2 и 3 сохраняет, а деформированный участок восстанавливает свою первоначальную цилиндрическую форму после снятия с него нагрузки при вращении баллонакомкодавителя. Поскольку дугообразные пластины 8 торцовых дисков в верхней части со стороны эластичного корпуса не имеют мепщу собой жесткой связи, то каждая из пластин, последовательно упруго деформируясь под действием внешнего давления, обеспечивает плавное, независимое друг от друга вочприятие нагрузок, причем местная деформация рабочей поверхности эластичного кдрпуса, преимущественно

5 14984

В зоне наибо Iblllel нагpp жения исключает его складкообразование, а отсутствие жесткой связи между соседними пластинами уменьыает передачу скручи5 вающих нагрузок от пластины к пластине.

Приложение нагрузок разной величины вызывает и соответствующий изгиб дугообразных упругих пластин 8, т.е. чем больые нагрузка, тем больше и их изгиб. Причем с увеличением нагрузки в работу включается большее число дугообразных упругих пластин торцовых дисков 2 и 3; а с увеличением их про- 15 гиба возрастают силы упругости Iloследних. При значительных силовых воздействиях на баллон-комкодавитель деформация пластин может превосходить величину зазора между свободными кон- 20 цами дугообразных упругих пластин 8 и конической поверхностью опорных элементов 9 и 10. В этом случае в работу дополнительно вступают свободные 1 концы дугообразных упругих пластин 8. 25

За счет пластической деформации радиусных участков свободных концов упругих пластин при взаимодействии их конической поверхностью опорных элементов 9 и 10 обеспечивается энерго- 30 поглощение динамических нагрузок, действующих на составные элементы баллона-комкодавителя °

Плавность изменения силовой характеристики упругих пластин 8 тор35 цовых дисков достигается за счет индивидуальной регулировки положения опорных элементов 9 и 10 относительно торцовых дисков 2 и 3 путем вовлечения в пластическую деформацию различных радиусных участков свободных концов упомянутых пластин при взаимодействии их с конической поверхностью опорных элементов. При этом фиксированное положение опорных эле- 45 ментов осуществляется посредством вращения винтов 11 °

18 6

При резком изменении режима работы баллона-комкодавителя, например при изменении объема поступающего материала или при попадании крупных комков почвы, в работу включается также и цилиндрическая пружина 14 сжатия, смягчающая ударные нагрузки на покрышку баллона-комкодавителя.

Пружина, воздействующая с определенным усилием на подвижный торцовый диск 2, постоянно поддерживает эластичную покрышку в напряженном состоянии, обеспечивая при этом необходимые упругие свойства баллону-комкодавителю.

Формула и з о б р е т е н и я

Баллон-комкодавитель, содержащий торцовые диски, выполненные в виде радиально закрепленных на валу упругих пластин, соединенных одним концом с внешней цилиндрической покрышкой, другим — со ступицей дисков, посаженных на вал, отличающийся тем, что, с целью повышения эксплуатационной надежности работы, верхние концы упругих пластин торцовых дисков выполнены отогнутыми внутрь баллонакомкодавителя в виде дуги длиною более половины окружности и своей верхней точкой жестко соединенной с цилиндрической покрышкой, при этом во внутренней полости баллона-комкодавителя с обеих сторон торцовых дисков на их ступицы установлены опорные элементы, выполненные в виде усеченных конусов, меньшее основание каждого из них обращено в сторону соответствующего торцового диска, причем каждый из опорных элементов установлен на валу с возможностью продольного перемещения относительно ступиц торцовых дисков посредством регулировочных устройств и взаимодействия коническими поверхностями опорных злемейтов

1 отогнутыми свободными концами упругих пластин торцовых дисков.

1498418

Составитель А.Морозов

Техред М.пидык Корректор М.Самборская

Редактор В.Бугренкова

Заказ 4476/1

Тираж 621 Подписное

ВНИЦПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, W-35, Раушская Маб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
