Реферат



ЛЪ 149869

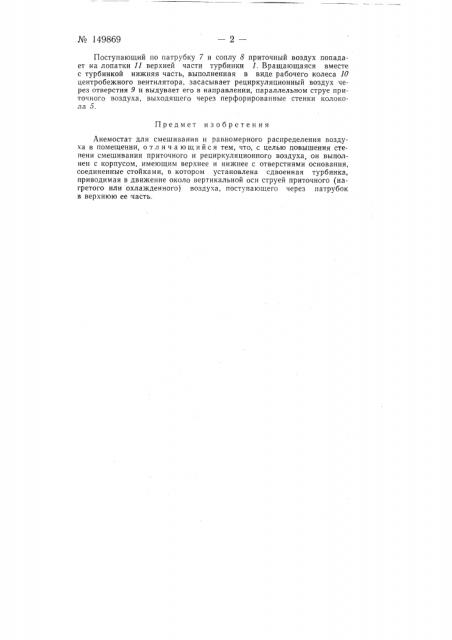

Поступающий по патрубку 7 и соплу 8 приточный воздух попадает на лопатки 11 верхней части турбинки 1. Вращающаяся вместе с турбинкой нижняя часть, выполненная в виде рабочего колеса 10 центробежного вентилятора, засасывает рециркуляционный воздух через отверстия 9 и выдувает его в направлении, параллельном струе приточного воздуха, выходящего через перфорированные стенки колоко5

Предмет изобретения

Анемостат для смешивания и равномерного распределения воздуха в помещении, отличающийся тем, что, с целью повышения степени смешивания приточного и рециркуляционного воздуха, он выполнен с корпусом, имеющим верхнее и нижнее с отверстиями основания, соединенные стойками, в котором установлена сдвоенная турбинка, приводимая в движение около вертикальной оси струей приточного (нагретого или охлажденного) воздуха, поступающего через патрубок в верхнюю ее часть. № l49869

¹ 149869

Сосгавитель описания В. Н. Погоржельскнй

Техред А. М. Токер 1(орректор И. А. Шпынева.

Редактор A. И. Дышельман

Типография LlETH Москва, Петровка, 14.

Поди. к печ. 6.1Х-62 г. Формат бум. 70Х108 /i, Объем 0,35 изд. л.

Зак. 9277 Тираж 1050 Цена 4 коп.

ЦБТИ 1(омптета по делам изобретений и открытий при Совете Министров СССР

Москва Центр, М. Черкасский пер., д. 2/6.
