Скважина вертикального дренажа

Скважина вертикального дренажа

Иллюстрации

Показать все

Реферат



Изобретение относится к забору подземных вод и может быть использовано при устройстве вертикального дренажа на орошаемых и осушаемых землях, на стройплощадках или территориях, подвергающихся подтоплению. Цель изобретения - предотвращение заиления фильтровой колонны скважины вертикального дренажа и снижение эксплуатационных затрат. Скважина вертикального дренажа включает фильтровую колонну, состоящую из фильтрового каркаса 1 и надфильтровой трубы 2, песчано-гравийную обсыпку 3 и насосно-силовой агрегат 4. Кроме того, скважина снабжена дренажными водоводами 5, установленными в песчано-гравийной обсыпке 2 параллельно основному фильтровому каркасу 1. Верхние концы дренажных водоводов 5 заглушены, а нижние сообщены с нижней частью основного фильтрового каркаса 1. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„ 1498887 А1 (51) 4 Е 02 В 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4282312/30-15 (22) 17.07.87 (46) 07.08.89. Вюл. Р 29 (71) Всесоюзный научно-исследовательский институт гидротехники и мелиорации нм. А.Н.Костякова (72) И.С. Николодьппев и В.А.Шрейдер (53) 626.86 (088,8) (56) Авторское свидетельство СССР

Р 1126661 ° кл. Е 02 В 11/00, 1984.

Конструкции горизонтального вертикального и комбинированного дренажа. — Пособие к ВСН 33-2,2.03-86:

Мелиоративные системы и сооружения.

Дренаж на брошенных землях. Нормы проектирования. — М.: Минводхоз СССР, В/0 "Союзводпроект", 1986 ° с.31-33. (54) СКВАЖИНА ВЕРТИКАЛЬНОГО ДРЕНАЖА (57) Изобретение относится к забору подземных вод и может быть исполь2 зовано при устройстве вертикального дренажа на орошаемых и осушаемых землях,на стройплощадкахили территориях, подвергающихся подтоплению. Цель изобретения — предотвращение заиления фильтровой колонны скважины вертикального дренажа и снижение эксплуатационных зат рат ° Скважина вертикального дренажа включает фильтровую колонну, состоящую из фильтрового каркаса 1 и надфильтровой трубы 2, песчано-гравийную обсыпку 3 и насосно-силовой агрегат 4. Кроме того, скважина снабжена дренажными водоводами 5, установленными в песчано-гравийной обсыпке 3 параллельно основному фильтровому каркасу 1 ° Верхние концы дренажных водоводов 5 заглушены, а нижние .сообщены с нижней частью основного фильтрового каркаса.1. 2 ил.

1498887

Изобретение относится к забору подземных вод и может быть использовано при устройстве вертикального дренажа на орошаемых землях, на стройплощадках или территориях, подвергающихся подтоплению.

Пель изобретения — предотвращение заиления фильтровой колонны скважины вертикального дренажа и снижение экс- 10 плуатационных затрат °

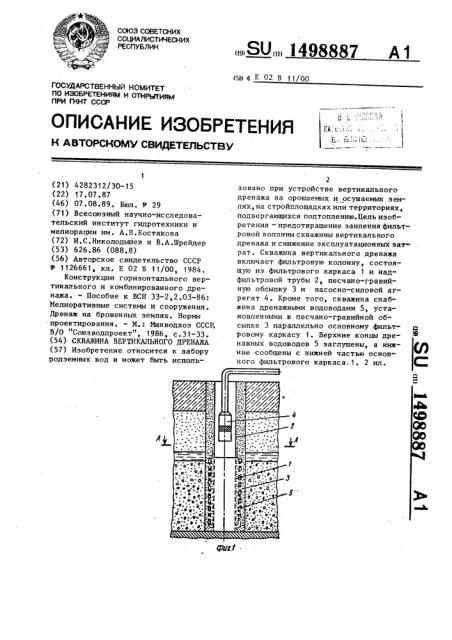

На фиг.1 изображена скважина вертикального дренажа, вертикальный разрез; на фиг.2 — разрез А-A на фиг.1. 15

Скважина вартикальн ого дренажа содержит фильтровую колонну, состоящую иэ фильтрового каркаса 1 и надфильтровой трубы 2, песчано-гравийную обсыпку 3 и насосно-силовой агрегат 4. Кроме того, она снабжена дренажными водоводами 5, которые установлены в песчано-гравийной обсыпке 3 параллельно основному фильтровому каркасу 1. Верхние концы дренажных водоводов 5 заглушены и размещены в пределах высоты основного фильтрового каркаса 1, а противоположные сообщены (жестко соединены) с нижней частью основного фильтрового .каркаса 1.

Дренажные водоводы 5 при строительстве скважины монтируют и опускают вместе с основным фильтровым каркасом 1. Их выполняют в количест- 35 ве 2-3 шт (количество и длина определяются расчетом) из труб диаметром 50-80 мм с антикоррозионной защитой. Срок службы этих дренажных водоводов должен быть не меньше сро- 40 ка службы основного фильтрового каркаса, размеры водоприемных отверстий в стенке дополнительного фильтровбго каркаса назначают такие же, как и в стенке основного фильтрового 45 каркаса, или на 10-20Х меньше их, чтобы не происходило значительного расширения песчано-гравийной обсыпки при формировании гравийного фильтра во время строительной и пробной 50 откачки воды из скважины.

Скважина вертикального дренажа работает следующим образом.

При откачке воды из фильтровой колонны 1, 2 погружным насосно-силовым агрегатом 4 происходит приток подземной воды иэ водовмещающих грунтов геологического разреза в фильтровую песчано-гравийную обсыпку 3, а иэ нее в фильтровой каркас

1 и дренажные водоводы 5. По дренажным водоводам 5 вода движется вниз и поступает в нижнюю часть полости основного каркаса 1, вследствие чего скорость восходящего потока в нем значительно (в 2-3 и более раза) увеличивается и становится больше гидравлической крупности песка и гравия, выносимых в небольшом количестве водой через водоприемные отверстия фильтрового каркаса 1 и дренажные водоводы 5. Поэтому водный поток удерживает песок и гравий во взвешенном состоянии и транспортирует их,к насосно-силовому агрегату, которым они вместе с водой удаляются иэ скважины в водоприемник на поверхности земли (не показан). B итоге эаиление скважины исключается. Применение дренажных водоводов в водоприемной части скважины вертикального дренажа позволяет создать скважину многодебитную даже в сложных гидрогеологических условиях.

Формула изобретения

Скважина вертикального дренажа, включающая фильтровую колонну, состоящую из фильтрового каркаса и надфильтровой трубы, песчано-гравийную обсыпку и насосно-силовой агрегат, отличающаяся тем, что, с целью предотвращения заиления и снижения эксплуатационных затрат, скважина снабжена дренажными водоводами, установленными в песчано-гравийной обсыпке параллельно основному фильтровому каркасу, верхние концы которых заглушены, а нижние сообщены с нижней частью фильтрового каркаса.

1498887

Составитель .О. Крылова

Техред Л.Олийнык

Корректор М. Поко

Редактор О.Головач

Заказ 4527/25 Тиржк 589 Подписное

ВНИИПИ Государственного комитета ло изобретениям и открытиям при ГКНТ СССР

113035 ° Иосква, _#_-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
