Дренажное устройство

Дренажное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к мелиорации и может быть использовано для осушения тяжелых слабопроницаемых почв. Цель изобретения - повышение интенсивности осушения путем снижения воздушного кольматажа фильтра. Дренажное устройство включает дренажную трубу 1 с вертикальным фильтром 2, уложенную выше дна траншеи 3 на предварительно сформированное ложе 4. Вертикальный фильтр 2 уложен по стенке и дну траншеи 3, сопряжен с дренажной трубой 1 и выведен в пахотный слой 5. Расположение вертикального фильтра 2 даже при минимальном наполнении дренажной трубы 1 находится в постоянном подтоплении, что мешает проникновению в материал фильтра 2 атмосферного воздуха. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

OllHCAHHE ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П.1НТ СССР

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4316911! 30-15 (22) 27.08.87 (46) 07.08.89. Бюл. В 29 (71) Северный научно-исследовательский институт гидротехники и мелиорации (72) С.Л.Лоптев (53) 626.86 (088.8) (56) Авторское свидетельство СССР .У 853005, кл. Е 02 В 11/00, 1980. (54) ДРЕНАЖНОЕ УСТРОЙСТВО (57) Изобретение относится к мелиорации и может быть использовано для осушения тяжелых слабопроницаемых почв. Цель изобретения — повьппение

„„SU„„1498889 А 1 интенсивности осушения путем снижения воздушного кольматажа фильтра.

Дренажное устройство включает дренажную трубу 1 с вертикальным фильтром 2, уложенную выше дна траншеи 3 на предварительно сформированное ложе 4, Вертикальный фильтр 2 уложен по стенке и дну траншеи 3, сопряжен с дренажной трубой 1 и выведен в пахотный слой 5. Расположение вертикального фильтра 2 даже при минимальном выполнении дренажной трубы 1 находится в постоянном подтоплении, что мешает проникновению в материал фильтра 2 атмосферного воздуха. 3 ил.

Формула изобретения

Устройство работает следующим образом.

При создании гидравлической связи дренажной трубы 1 через фильтр 2 с пахотным, слоем 5 .в тяжелых грунтах происходит осушение пахотного слоя.

Интенсивность осушения определяется положением отметки трубы 1 относительно поверхности почвы. Нижняя

Составитель О. Крылова

Техред Л.Олийнык

Редактор О. Головач

Корректор М.Пожо

Заказ 4527/25 Тираж 589 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР .

113035, Москва, Я-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

3 1498889

Изобретение относится к мелиорации и может быть использовано для осушения тяжелых слабопроницаемых почв.

Цель изобретения — повышение интенсивности осушения путем снижения воздушного кольматажа фильтра.

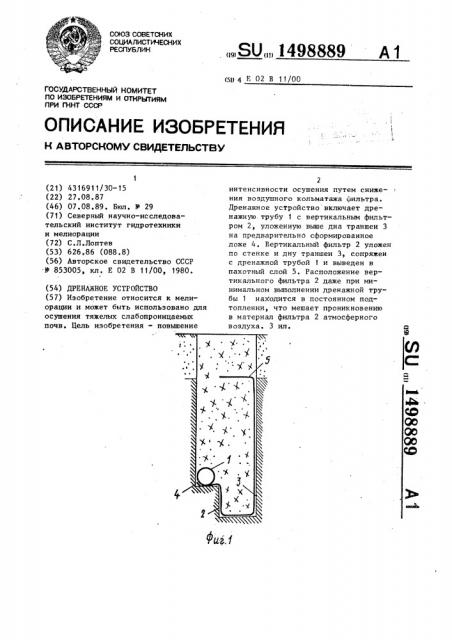

На фиг.1-3 показаны варианты укладки дренажной трубы с фильтром на 10 ложе.

Дренажное устройство содержит дренажную трубу 1 с вертикальным фильтром 2, уложенную выше дна траншей 3 на предварительно сформирован- 15 ное ложе 4. Вертикальный фильтр уло жен по стенке и дну траншей 3, сопряжен с трубой 1 н выведен в пахотный слой 5. часть вертикального фильтра 2 даже при минимальном наполнении дренажной трубы 1 находится в постоянном

1 подтоплении, что мешает проникновению в материал фильтра атмосферного воздуха. При условии, когда приток в верхней части вертикального фильтра 2, расположенного в пахотном слое 5, меньше его водоотводящей способности в средней части, за счет разности скоростей потока образуется зона пониженного давления, что увеличивает приток к фильтру 2.

Дренажное устройство, включающее траншею, дренажную трубу и вертикальный фильтр, сопряженный с дренажной трубой и выведенный в пахотный слой, о т л и ч а ю щ е е с я тем, что, с целью повышения интенсивности осушения путем снижения воздушного кольматажа фильтра, дренажная труба уложена выше дна траншеи на предварительно сформированное ложе, а фильтр проложен по стенке и дну траншеи.
