Перистальтический насос

Перистальтический насос

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить КПД и производительность перистальтического насоса. В корпусе 1 установлен эластичный шланг 2, взаимодействующий с гибким деформируемым ротором 3, имеющим электромагнитный привод 4. Последний подключен к источнику переменного напряжения и выполнен в виде расположенных через равные углы электродинамических линейных двигателей 6. Они образованы установленными на направляющих стержнях с возможностью относительного перемещения магнитными дисками с периферийными обмотками. Обмотки соединены через одну между собой в группы. Одна группа обмоток каждого двигателя 6 подключена к источнику через выпрямитель. Шланг 2 выполнен из материала, стойкого к рабочей среде, и по боковым образующим имеет утолщения-компенсаторы, которые уменьшают напряжение в местах изгиба стенок шланга 2. 1 з.п. ф-лы, 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 F 04 В 43 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТ0РСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4006013/25-29 (22) 06.01.86 (46) 07.08.89. Бюл. № 29 (75) П. А. Вертинский (53) 621.684.4 (088.8) (56) Авторское свидетельство СССР № 1285189. кл. F 04 В 43/12, 1984. (54) ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС (57) Изобретение позволяет повысить КПД и произ-сть перистальтического насоса. В корпусе 1 установлен эластичный шланг 2, взаимодействующий с гибким деформируемым ротором 3, имеющим электромагнитный привод 4. Последний подключен к источ„80„1498946 A 1

2 нику переменного напряжения и выполнен в виде расположенных через равные углы электродинамических линейных двигателей 6.

Они образованы установленными на направляющих стержнях с возможностью относительного перемещения магнитными дисками с периферийными обмотками. Обмотки соединены через одну между собой в группы.

Одна группа обмоток каждого двигателя

6 подключена к источнику через выпрямитель. Шланг 2 выполнен из материала, стойкого к рабочей среде, и по боковым образующим имеет утолщения-компенсаторы, к-рые уменьшают напряжение в местах изгиба стенок шланга 2. 1 з.п. ф-лы, 6 ил.

1498946

Изобретение относится к насосостроеию, касается перистальтических насосов может найти применение в различных траслях народного хозяйства для перекачки текучих сред.

Цель изобретения — повышение КПД и производительности насоса.

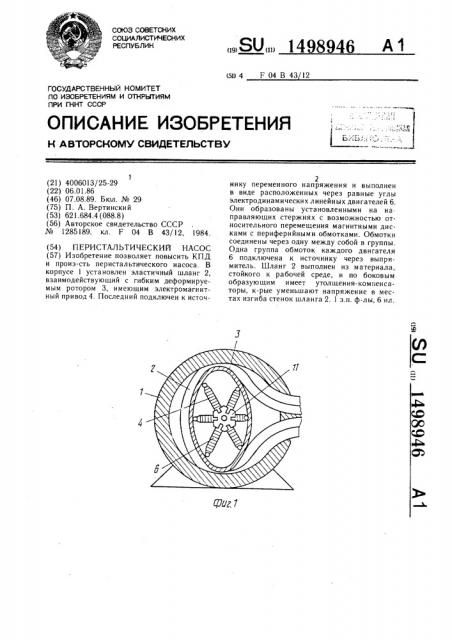

На фиг. 1 приведен разрез насоса плоскостью, проходящей через ось симметрии шланга, при одном из положений ротора; на фиг. 2 — то же, при повернутом на 90 относительно первого положения ротора; на фиг. 3 — разрез А-А на фиг. 2; на фиг. 4 — линейный двигатель, общий вид; на фиг. 5 — элемент линейного двигателя, разрез; на фиг. 6 — электрическая схема насоса.

Насос содержит корпус 1, в котором установлен эластичный шланг 2, взаимодействующий с гибким деформируемым ротором 3, имеющим электромагнитный привод

4, подключенный к источнику 5 переменного н апряжен ия. Привод выполнен в виде трех расположенных через равны= углы электродинамических линейных двигателей 6, образованных установленными на направ, ляющих стержнях 7 с возможностью относительного перемещения магнитными дисками 8 с периферийными обмотками 9, соединенными через одну между собой в группы, причем одна группа обмоток каждого двигателя 6 подключена к источнику 5 напря-! жения через выпрямитель 10. Одним концом стержня 7 двигателей 6 закреплены на центральной корпусной детали 11, а на другом их конце установлен с возможностью перемещения нажимной элемент 12. Эластичный шланг 2 выполнен из материала, стойкого к рабочей среде, и по боковым образующим имеет утолщения-компенсаторы 13.

При подаче переменного напряжения на обмотки 9 диски 8 намагничиваются, причем направление магнитных полюсов периодически изменяется. Обмотки 9 включены через одну между собой, причем одна группа обмоток 9 каждого двигателя

6 находится под постоянным, а другая под переменным напряжением. При этом диски

5 8 периодически либо притягиваются, либо отталкиваются. Это приводит к изменению длины двигателей 6 и свою очередь к деформации гибкого ротора 3. Так как обмотки 9 двигателей 6 подключены к разным фазам источника 5, то они изменяют свою длину периодически со сдвигом фаз. При этом возникает вращение деформированного элипсообразного сечения ротора 3. Воздействуя на шланг 2, он создает в нем движение перистальтической волны и переме-!

5 щение по шлангу 2 перекачиваемой среды.

Утолщения-компенсаторы 13 уменьшают напряжение в местах изгиба стенок шланга

2 и повышают его долговечность.

Формула изобретения

1. Перистальтический насос, содержащий корпус, в котором установлен эластичный шланг, взаимодействующий с гибким деформируемым ротором, имеющим д электромагнитный привод, подключенный к источнику переменного напряжения, отличающийся тем, что, с целью повышения

КПД и производительности, привод выполнен в виде по меньшей мере трех расположенных через равные углы электродинами3G ческих линейных двигателей, образованных установленными на направляющих стержнях с возможностью относительного перемещения магнитными дисками с периферийными обмотками, соединенными через одну между собой в группы, причем одна группа обмо35 ток каждого двигателя подключена к источнику напряжения через выпрямитель.

2. Насос по п. 1, отличающийся тем, что эластичный шланг выполнен из материала, стойкого к рабочей среде, и по боковым

@ образующим имеет утолщения-компенсаторы.

1498946

1498946

ОА

u8z

Ву

ucz
