Изобретение относится к вентиляции и позволяет интенсифицировать процесс теплообмена. Теплоутилизатор 1 с внешним и внутренним контурами 2 и 3 соотв. движения потоков включает вентилятор (В) 4, наклонные теплообменные трубы 5 и сборник конденсата 6. Трубы 5 выполнены эластичными, имеют на входе и выходе завихрители 7 потоков воздуха и размещены до и после В 4. В 4 выполнен двухконтурным и реверсивным. Теплоутилизатор в нижней части содержит воздушные патрубки 8 с размещенными над ними конусными крышками 9. В 4 изменяют направление движения потоков, в результате чего конденсат образовывается как на внутренней, так и на внешней поверхности труб 5. Эластичное выполнение труб 5 увеличивает площадь теплообмена. 3 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (5и 4 F 24 F 3 14
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АBTOPCKOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 4290803/29-29 (22) 27.07.87 (46) 07.08.89. Бюл. № 29 (71) Специальное конструкторское бюро по подземному самоходному горному оборудованию <Гормаш» (72) Э. В. Датчиков и О. В. Котова (53) 697.92(088.8) (56) Авторское свидетельство СССР № 1262211, кл. F 24 F 5/00, 1984. (54) ВЕНТИЛЯЦИОННАЯ УСТАНОВКА (57) Изобретение относится к вентиляции и позволяет интенсифицировать процесс теплообмена. Теплоутилизатор 1 с внешним и внутренним контурами 2 и 3 соотв. движе„„SU„, 1499062 А 1
2 ния потоков включает вентилятор (В) 4, наклонные теплообменные трубы 5 и сборник конденсата 6. Трубы 5 выполнены эластичными, имеют на входе и выходе завихрители потоков воздуха и размещены до и после В 4. В 4 выполнен двухконтурным и реверсивн ым. Теплоутилизатор в нижней части содержит воздушные патрубки 8 с размещенными над ними конусными крышками 9. В 4 изменяют направление движения потоков, в результате чего конденсат образовывается как на внутренней, так и на внешней поверхности труб 5.
Эластичное выполнение труб 5 увеличивает площадь теплообмена. 3 ил.
1499062
Формула изобретения (н)ставит«>н Е . <)I)<)B
Реда ктор l. 3 а и нева Т«<ре>(И Бе(я с Корр«втор .Ч . !онч>)кона
Заказ 467!/3:! Тира>к ПЗ4 (lо» п и с ll <) <
В!1ИИ(1И Государств«нно>о к<>чит«та по изопр< >енинч и открытинч при К!11 (.((.P
I I:3035, Мо<ква, Ж:!В>, Р«) п>ск»и наб., !l. 4,") (lронзводственно-и<<()r«.>вский ко)>оин>< г «(I;»< нт», г. Уокг<)ро((, i!> агари н;), I!)1
Изобретение относится к вентиляции и кондиционированию воздуха и может быть использовано для утилизации тепла (холода) воздуха, удаляемого из помещения.
Цель изобретения — интенсификация процесса теплообмена.

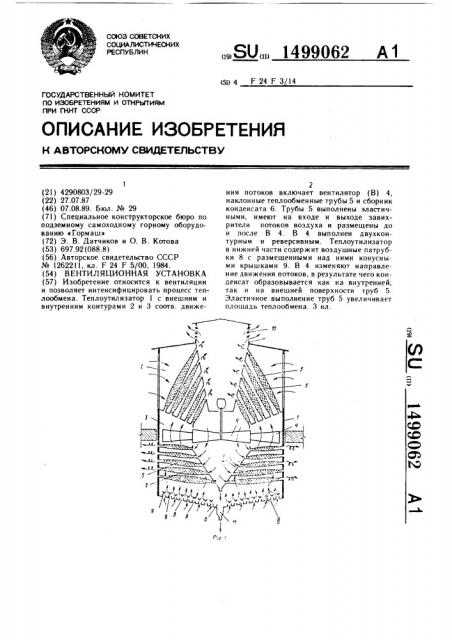

На фиг. 1 представлена схема вентиляционной установки; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — узел 11 на фиг. 1.
Вентиляционная установка содержит теплоутилизатор 1 с внешним 2 и внутренним 3 контурами движения потоков воздуха и включающий вентилятор 4, наклонные теплообменные трубы 5, сборник конденсата 6. Теплообменные трубы 5 выполнены эластичными, имеют на входе и выходе завихрители 7 потоков воздуха и размещены до и после вентилятора 4, сам вентилятор 4 выполнен двухконтурным и реверсивным, а теплоутилизатор 1 в нижней части содержит воздушные патрубки 8 с размещенными над ними конусными крышками 9, В верхней части вентиляционной установки расположены жалюзи 10. Сборник конденсата 6 имеет сливной патрубок 11.
Вентиляционная установка работает следующим образом.
При включении двухконтурного реверсивного вентилятора 4 происходит встречное перемещение наружного и внутреннего воздуха помещения внутри и снаружи теплообменных труб 5. Вследствие разницы температур между внутренним и наружным воздухом в теплоутилизаторе 1 идет процесс теплообмена. Интенсификация процесса теплообмена достигается тем, что вентилятор 4 изменяет направление движения потоков, в результате чего конденсат образовывается как на внутренней, так и на внешней поверхности теплообменных труб 5.
Интенсификации процесса теплообмена способствуют завихрители 7 потоков воздуха, наклонное расположение теплообменных труб 5, а также то, что теплообменные трубы 5 выполнены эластичными, вследствие чего увеличивается площадь теплообмена.
Кроме того, выполнение в нижней части теплоутилизатора 1 воздушных патрубков 8 с размещенными над,ними конусными крышками 9 турбулиэирует поток, который затем с большой скоростью омывает теплообмен5 ные трубы 5, что также интенсифицирует процесс теплообмена.
На фиг. 1 показан один из двух возможных вариантов движения воздушных потоков.
Воздух из помещения поступает через воздушные патрубки 8 во внутренний контур
3. Движение потоков воздуха обеспечивается двухконтурным реверсивным вентилятором 4. До вентилятора 4 воздух из помещения омывает теплообменные трубы 5 снаружи, а после вентилятора 4 — внутри, где установлены эавихрители 7 потоков.
Затем воздух помещения, передав свое тепло (холод) наружному воздуху, через жалюзи 10 удаляется наружу. Наружный воздух поступает во внешний контур 2 и до вентилятора 4 омывает теплообменные трубы 5 снаружи, а после вентилятора 4 — внутри, где также установлены завихрители 7 потоков воздуха.
При изменении направления вращения
25 двухконтурного реверсивного вентилятора 4 воздух из помещения поступает во внешний контур 2, а наружный воздух — во внутренний контур 3.
Вентиляционная установка, содержащая теплоутилизатор с внешним и внутренним контурами движения потоков воздуха, включающий вентилятор, наклонные теплообменные трубы и сборник конденсата, отличаюи4аяся тем, что, с целью интенсификации процесса теплообмена, теплообменные трубы выполнены эластичными, имеют на входе и выходе завихрители потоков воздуха и раз40 мещены до и после вентилятора, сам вентилятор выполнен двухконтурным и реверсивным, а теплоутилизатор в нижней части содержит воздушные патрубки с размещенными над ними конусными крышками.
