Устройство для испытаний образцов на изгиб

Устройство для испытаний образцов на изгиб

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и может быть использовано для испытаний образцов на изгиб. Цель изобретения - уменьшение габаритов устройства. Устройство содержит термостатирующую камеру 1 с теплообменником 2 и размещенное в ней нагружающее устройство в виде установленных коаксиально один относительно другого стаканов 3,4, на открытых торцах которых соосно закреплены при помощи колонок 7 соответствующие полые цилиндры 5,6. На внешнем стакане 3 и на цилиндре 5 выполнены по два диаметрально противоположных паза 8, расположенных под острым углом к оси стаканов 3,4, а на внутреннем стакане 4 и на цилиндре 6 - аналогичные пазы 9, перпендикулярные оси стаканов 3,4. В пазах 8,9 размещены опоры 10 для образца 11. Стаканы 3,4 при помощи тяг 13,14 связаны с испытательной машиной. Образец размещают в стаканах 3,4 вдоль оси последних между опорами 10 на упоре 12. При приложении растягивающего усилия через тяги 13,14 к стаканам 3,4 последние вместе с цилиндрами 5,6 перемещаются один относительно другого. При этом опоры 10 взаимодействуют с наклонными пазами 8 и перемещаются в пазах 9 в сторону вершины острого угла. При перемещении опор 10 они сближаются и нагружают образец 10 по схеме четырехточечного изгиба. Выполнение пазов в стаканах и цилиндрах и размещение в пазах опор для образца обеспечивает установку образцов вдоль оси стаканов при испытании на изгиб, что позволяет уменьшить габариты устройства. 3 ил.

СОЮЗ СОНЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (g1) 4 G 01 N 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4283631/25-28 (22) 13.07.87 (46) 07.08.89. Бюл. Р 29 (72) А.В.Толчин, К).В.Стороженко, Б.Я.Фомин и С.Г.Арасланова (53) 620.174.25(088.8) (56) Авторское свидетельство СССР

11- 953511, кл. С 01 N 3/20, 1981. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЙ ОБРАЗЦОВ НА ИЗГИБ (57) Изобретение относится к испытательной технике и может быть использовано для испытаний образцов на изгиб. Цель изобретения — уменьшение

„„SU„„1499157 А 1.габаритов устройства. Устройство содержит термостатирующую камеру 1 с теплообменником 2 и размещенное в ней нагружающее устройство в виде установленных коаксиально один относительно другого стаканов 3, 4, на открытых торцах которого соосно закреплены при помощи колонок 7 соответствующие полые цилиндры 5, 6. На внешнем стакане 3 и на цилиндре 5 выполнены по два диаметрально противоположных паза 8, расположенных под острым углом к оси стаканов 3, 1

4, а на внутреннем стакане 4 и на

1499157 этом опоры 10 взаимодействуют с нак.лонными пазами 8 и перемещаются в пазах 9 в сторону вершины острого угла. При перемещении опор 10 они сближаются и нагружают образец 11 по схеме четырехточечного изгиба.

Выполнение пазов в стаканах и цилиндрах и Размещение в пазах опор

10 для образца обеспечивает установку образцов вдоль оси стаканов при испытании на изгиб, что позволяет

vMpHbIIIHTh габариты устройства. 3 ил.

Изобретение относится к испыта- 2р тельной технике, а именно к устройствам для испытаний образцов на изгиб.

Цель изобретения — уменьшение габаритов устройства. 25

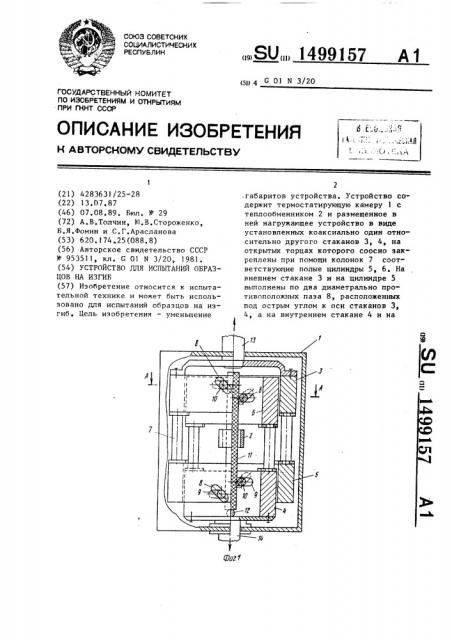

На фиг. 1 изображена схема устррйства для испытаний образцов на изгиб при высоких температурах; на фиг. 2 — то же, для испытаний образцов на изгиб при низких темпе- 30 ратурах; на фиг. 3 — сечение А-А на фиг. 1.

Устройство содержит термостатирующую камеру 1, Размещенный в ней 35 теплообменник 2 и нагружающее устройство. Последнее выполнено в виде установленных коаксиально друг другу с возможностью осевого перемещения стаканов 3 и 4 и двух полых цилинд- 40 ров 5 и 6, каждый из которых установлен соосно с соответствующим стаканом 3 и 4 и жестко связан с ним со стороны открытого торца последнего при помощи резьбовых колонок 7. 45

На внешнем стакане 3 и соответствующем полом цилиндре 5 под острым углом к оси стаканов 3 и 4 выполнено по два диаметрально противоположных паза 8, а на внутреннем стакане 4 и соответствующем полом цилиндре 6 перпендикулярно оси стаканов 3 и 4 выполнены по два диаметрально проти воположных паза 9. В пазах 8 и 9 стаканов 3 и 4 и полых цилиндров 5 и 6 размещены цилиндрические опоры 10, предназначенные для взаимодействия с образцом 11. На дне внутреннего стакана 4 установлен упор 12, а цилиндре 6 — аналогичные пазы 9, перпендикулярные оси стаканов 3, 4.

В пазах 8, 9 размещены опоры 10 для образца 11. Стаканы 3, 4 при помощи тяг 13, 14 связаны с испытательной машиной. Образец размещают в стаканах 3, 4 вдоль оси последних между опорами 10 на упоре 12. При приложении растягивающего усилия через тяги 13, 14 к стаканам 3, 4 последние вместе с цилиндрами 5, 6 перемещаются один относительно другого. При стаканы 3 и 4 своими днищами связаны с соответствующими тягами 13 и 14 испытательной машины (не показана).

Устройство работает следующим образом.

Образец 1I размещают в стаканах

3 и 4 и цилиндрах 5 и 6 вдоль оси стаканов 3 и 4 и опирают торцом на упор 12. При этом образец 11 располагается между опорами 10. При включении испытательной машины через тяги 13 и 14 перемещают стаканы 3 и 4 с соответствующими цилиндрами 5 и 6 относительнЬ друг друга вдоль оси стаканов 3 и 4. При перемещении последних опоры 10 взаимодействуют со стенками пазов 8, причем последние, размещенные с одной стороны образца 11, параллельны друг другу и имеют одинаковый угол наклона к оси стаканов 3 и 4, Поскольку выполнение пазов 9 соответствует выполнению пазов 8, то опоры 10 располагаются на равном расстоянии от оси образца

11, в направление острого угла наклона пазов 8 по отношению к оси стаканов 3 и 4 при перемещении последних определяет перемещения и приложения нагрузки при помощи опор 10 к образцу 11 ° Таким образом, перемещение стакана 3 относительно стакана

4 приводит к перемещению опор 10 в пазах 8 и 9 и к сближению опор 10, которые перемещаются в пазах 8 к вершине острого угла. При этом опоры

10 удерживаются от перемещения вдоль оси образца 11 пазами 9 стакана 4 и цилиндра 6, После достижения при

1499157

20

25 цилиндров. помощи теплоо.менника ? заданной температуры испытаний через тяги 13 и

14 передают растягивающую нагрузку на стаканы 3 и 4 с цилиндрами 5 и 6.

Опоры 10 взаимодействуют при этом с пазами 8 и 9 и образцом 11, преобразуя прикладываемую нагрузку в изгибающую.. Таким образом, образец 11 подвергается нагружению между опорами 10 по схеме четырехточечного изгиба. При этом плечо действующих на образец 11 сил остается неизменным, так как определяется положением пазов 9 стакана 4 и цилиндра 6, а величина действующих сил пропорциональна прикладываемым усилиям растяжения и зависит от угла наклона пазов 8 стакана 3 и цилиндра 5, который также остается постоянным„ Размещение опор 10 в пазах 8 и 9 стаканов 3 и 4 и цилиндров 5 и 6 обеспечивает нагружение образца 11 чистым изгибом при расположении последнего вдоль оси стаканов 3 и 4, что позволяет уменьшить габариты устройства. ор мул аизобретения

Устройство для испытаний образцов на изгиб, содержащее термостатирующую камеру с размещенным в ней нагружателем, выполненным в виде установленных коаксиально друг другу с возможностью осевого перемещения двух стаканов со сквозными пазами и опор для образца, о т л и ч а ю щ е е с я тем, что, с целью уменьшения габаритов, устройство снабжено двумя полыми цилиндрами со сквозными пазами, каждый из которых установ. лен соосно с соответствующим стаканом и жестко связан с ним со стороны открытого торца, пазы на внешнем стакане и соответствующем полом цилиндре расположены под острым углом к оси стаканов, пазы на внутреннем стакане и соответствующем полом цилиндре перпендикулярны оси стаканов, на каждом стакане и полом цилиндре выполнено по два диаметрально противоположных паза, а опоры размещены в соответствующих пазах стаканов и

1499157
