Циферблат стрелочного электроизмерительного прибора

Циферблат стрелочного электроизмерительного прибора

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в электроприборостроении ,в частности, для стрелочных измерительных приборов с многошкальными циферблатами. Цель изобретения - повышение технологичности циферблата за счет упрощения конструкции антипараллаксного приспособления, для чего его выполняют в виде планки 3 с продолжениями 5 отметок 4 шкал. При этом планку 3 располагают в плоскости, перпендикулярной основанию 1. В процессе работы продолжение 5 отметки на планке проектируется в прямую линию. В этом случае взгляд оператора перпендикулярен поверхности циферблата и погрешность от параллакса исчезает. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 С 01 R 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4081719/24-21 (22) )2.05.86 (46) 07.08.89. Бюл. И 29 (75) А.И.Якимчук, Л.В.Лось и Л.В.Колесников (53) 62 1.317.044(088.8) (56) Нестеренко А.Д,, Орнатский П,П.

Детали и узлы приборов. — Киев: Техника, 1965, с. 360, рис. 291 б, а. (54) ЦИФЕРБЛАТ СТРЕЛОЧНОГО ЭЛЕКТРОИЗМЕРИТЕЛЬНОГО ПРИБОРА (57) Изобретение может .быть использовано в электроприборостроении, в частности, для стрелочных измерительных

„„SU„„1499238 А 1

2 приборов с многошкальными циферблатами. Цель изобретения — повышение технологичности циферблата за счет упрощения конструкции антипараллаксного приспособления, для чего его выполняют в виде планки 3 с продолжениями 5 отметок 4 шкал. При этом планку 3 располагают в плоскости, перпендикулярной основанию l. В процессе работы продолжение 5 отметки на планке проектируется в прямую линию.

В этом случае взгляд оператора перпендикулярен поверхности циферблата и погрешность от параллакса исчезает. 4 ил..

14992 38 г

Изобретение относится к измерительной технике и может быть использовано в электроприборостроении, в частности в стрелочных измврительных приборах с многошкальными циферблат ами.

Целью изобретения является повышение технологичности циферблата за счет упрощения конструкции антипараллаксного приспособления, обеспечение возможности применения высокопроизводительной технологии.

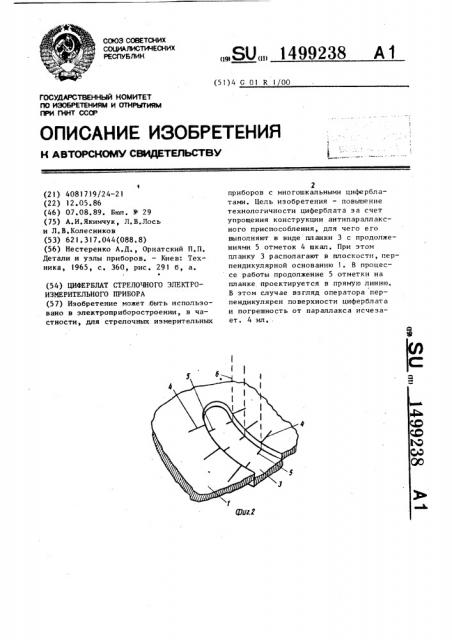

На фиг. 1 показан предлагаемый циферблат, аксонометрия; на фиг. 2— фрагмент антипараллаксного приспособления, на фиг. 3 — циферблат с приподнятой планкой, поперечный разрез; на фиг. 4 — то же, но с опущенной плавкой.

Циферблат содержит основание 1, стрелку 2 измерительного лрибора, дланку 3, отметки 4 шкал на поверхности основания 1 циферблата, продолжения 5 отметок шкал на планке 3, направление 6 взгляда оператора в момент отсчета, перпендикулярное основанию 1 циферблата.

Циферблат используют следующим образом.

Когда оператор подключает циферблат к измеряемой цепи и стрелка 2 занимает определенное лоложение, оператор для отсчета должен направить взгляд так, чтобы отметка 4 шкалы, расположенная под стрелкой 2 на ос-; новании 1 циферблата, и продолжение

5 отметки на планке 3 проектировались в прямую линию. В этом случае взгляд оператора перлендикулярен поверхности циферблата и погрешность от параллакса исчезает.

Возможно также снятие отсчета при несовпадении отметки 4 и ее продол10 жения для соседних делений шкалы.

В этом случае величина несовпадения служит укаэаталем положения оператора.

Для нанесения отметок на планку

15 и основание может быть использован процесс офсетной печати с упругим передатчиком изображения.

Технологичность предлагаемого ци.ферблата обусловлена также тем, что планка (выступ, углубление) может быть изготовлена заодно с основанием циферблата.

Формула из обретения

Циферблат стрелочного электроизмерительного прибора, содержащий основание с отметками шкалы и антипараллаксное приспособление, о т л ич а ю шийся тем, что, с целью .повышения технологичности, антипараллаксное приспособление выполнено в виде планки с продолжениями отметок шкал, при этом планка расположе35 на в плоскости, параллельной основанию.! 499238
