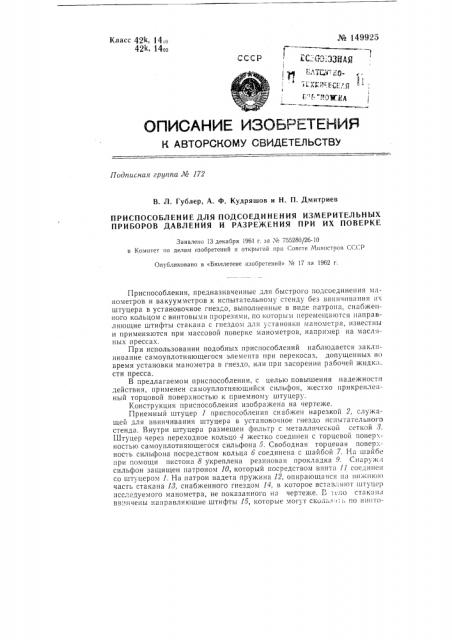

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

Подписная группа Лг0 172

В. Л. Гублер, А. Ф. Кудряшов и Н. П. Дмитриев

ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДСОЕДИНЕНИЯ ИЗМЕРИТЕЛЪНЪ|Х

ПРИБОРОВ ДАВЛЕНИЯ И РАЗРЕЖЕНИЯ ПРИ ИХ ПОВЕРКЕ

Заявлено 13 декабря 1961 г. за Хо 755280/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» % 17 за 1962 г.

Приспособления, предназначенные для быстрого подсоединения манометров и вакуумметров к испытательному стенду без ввпнчивания .Гх штуцера в установочное гнездо, выполненные в виде патрона, снабженНОГО кольцом с ВинтОВыми прОрезями, по которь)м переме1ца10тс11 папраВляющие штифты стакана с гнездом для установки манометра, известны и применяются при массовой поверке манометров, например на масляных прессах.

При использовании подобных приспособлений наблюдается заклинивание самоуплотняющегося элемента при перекосах, допущенных во время установки манометра в гнездо, или при засорении рабочей жидк,) сти пресса.

В предлагаемом приспособлении, с целью повышения надежности действия, применен самоуплотняющийся сильфон, жестко прикрепленный торцовой поверхностью к приемному штуцеру.

Конструкция приспособления изображена на чертеже.

Приемный штуцер 1 приспособления снабжен нарезкой 2, служащей для ввинчивания штуцера в установочное гнездо испытательного стенда. Внутри штуцера размещен фильтр с металлической сеткой 3.

Штуцер через переходное кольцо 4 жестко соединен с торцевой повер;— ностью самоуплотняющегося сильфона 5. Свободная торцевая поверхность сильфона посредством кольца б соединена с шайбой 7. На шайбе при помощи пистона 8 укреплена резиновая прокладка 9. Снару)к.сильфон защищен патроном 10, который посредством винта 11 соединен со штуцером 1. На патрон надета пружина 12, опирающаяся на пижпк)к) часть стакана 18, снабженного гнездом 14, в которое вставляют штуцер исследуемого манометра, не показанного на чертеже. В ".ло стак,»IИ ввинчепы направляющие штифты 15, которые могут скольз .:.;; по вп)поА<2 149925 вым прорезям lб в кольце 17, соединенном с наружным кожухом 18, имеющим снаружи накатку.

До установки штуцера в гнездо 14 испытуемого манометра, вакуум метра или другого прибора, предназначенного для измерения давления или разрежения, поворачивают по часовой стрелке кожух 18 и соединенное с ним кольцо 17. При вращении кольца направляющие штифты 15 начинают скользить по винтовым прорезям 1б, в результате чего стакан 18 перемещается влево, сжимая пружину 12 и сильфон 5. Вставив штуцер манометра в гнездо 14, отпускают корпус 18. При этом пружина разжимается и плотно прижимает резиновую прокладку 9 к торцевой части штуцера манометра. Давление пружины 12 обеспечивает достаточно плотное соединение штуцера манометра с сильфоном, обеспечивающее возможность проведения испытаний в области низких давлений. При испытаниях манометра в области высоких давлений сила прижатия прокладки 9 к штуцеру манометра увеличивается вследствие увеличения осевой длины сильфона под влиянием измеряемого давления.

Приспособление обеспечивает высокую герметичность соединения испытуемого манометра с испытательным стендом в диапазоне от самых низких давлений до давлений порядка 400 кг/слР, Предмет изобретения

Приспособление для подсоединения измерительных приборов давления и разрежения при их поверке, содержащее корпус со штуцером и укрепленное в кожухе кольцо с винтовыми прорезями, в которые введены направляющие штифты стакана с гнездом для установки манометра, о тл и ч а ю щ ее с я тем, что, с целью повышения надежности действия, в нем применен самоуплотняющийся силвфон, жестко закрепленный торцевой поверхностью к приемному штуцеру.

18 17 1г 9

1 /

7 7 (=.; -.ф Ф вЂ” "- г.,фобы з Ф
