Устройство для регулирования концентрации тонера в проявляющей смеси

Устройство для регулирования концентрации тонера в проявляющей смеси

Иллюстрации

Показать все

Реферат



Изобретение относится к электрографии, может быть использовано в электрофотографических аппаратах с сухим способом проявки и позволяет повысить точность поддержания заданной концентрации тонера в проявляющей смеси. Устройство содержит задающий генератор, выполненный в виде опорного с фиксированной частотой, детектор - в виде амплитудного, у которого выходное напряжение пропорционально амплитуде входного напряжения. Причем индуктивный датчик подключен к выходу задающего генератора и к входу детектора через блокировочные конденсаторы связи, выход усилителя сигнала отклонения концентрации тонера подключен к управляющему входу вновь введенного генератора, частота импульсов которого обратно пропорциональна выходному напряжению усилителя сигнала отклонения концентрации тонера, а выход управляемого генератора подключен к входу усилителя, нагрузкой которого является исполнительный механизм добавления тонера в проявляющую смесь. 2 ил.

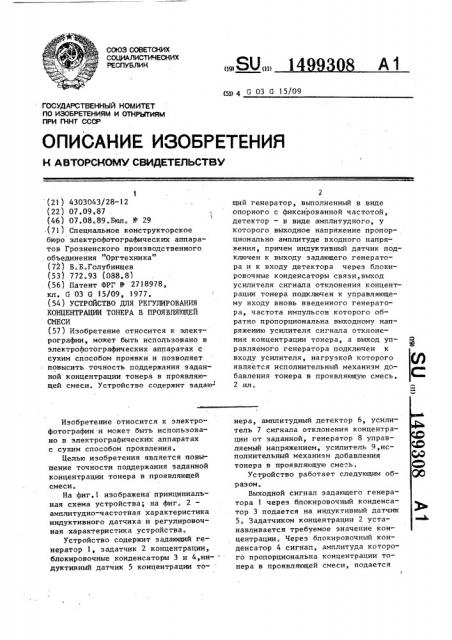

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (5g 4 G 03 0 15/09

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСИОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4303043/28-12 (22) 07.09.87 . (46) 07.08.89.Бюл, Р 29 (71) Специальное конструкторское бюро злектрофотографических аппаратов Грозненского производственного объединения "Оргтехника" (72) В.Б.Голубинцев (53) 772.93 (088.8) (56) Патент ФРГ К 2718978, кл. G 03 G 15/09, 1977. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

КОНЦЕНТРАЦИИ ТОНЕРА В ПРОЯВЛЯ10ЩЕЙ

СМЕСИ (57) Изобретение относится к электрографии, может быть использовано в электрофотографических аппаратах с сухим способом проявки и позволяет повысить точность поддержания заданной концентрации тонера в проявляющей смеси. Устройство содержит задаю

Изобретение относится к электрофотографии и может быть использовано в электрографических аппаратах с сухим способом проявления.

Целью изобретения является повышение точности поддержания заданной концентрации тонера в проявляющей смеси.

На фиг.1 изображена принципиальная схема устройства; на фиг. 2— амплитудно-частотная характеристика индуктивного датчика и регулировочная характеристика устройства, Устройство содержит задающий генератор 1, задатчик 2 концентрации, блокировочные конденсаторы 3 и 4,ин- дуктивный датчик 5 концентрации тощий генератор, выполненный в виде опорного с фиксированной частотой, детектор — в виде амплитудного, у которого выходное напряжение пропорционально амплитуде входного напряжения, причем индуктивный датчик подключен к выходу задающего генератора и к входу детектора через блокировочные конденсаторы связи, выход усилителя сигнала отклонения концентрации тонера подключен к управляющему входу вновь введенного генератора, частота импульсов которого обратно пропорциональна выходному напряжению усилителя сигнала отклонения концентрации тонера, а выход управляемого генератора подключен к входу усилителя, нагрузкой которого является исполнительный механизм добавления тонера в проявляющую смесь.

2 ил. нера, амплитудный детектор 6, усилитель 7 сигнала отклонения концентрации от заданной, генератор 8 управляемый напряжением, усилитель 9,исполнительный механизм добавления тонера в проявляющую сме"ь, Устройство работает следующим образом.

Выходной сигнал задающего генератора 1 через блокировочный конденсатор 3 подается на индуктивный датчик

5. Задатчиком концентрации 2 устанавливается требуемое значение концентрации. Через блокировочный конденсатор 4 сигнал, амплитуда которого пропорциональна концентрации тонера в проявляющей смеси, подается з 149930 на амплитудный детектор б, с выхода которого сигнал поступает на вход усилителя 7, напряжение на выходе которого пропорционально концентра- 5 ции тонера в смеси и, следовательно, о ратно пропорционально отклонению концентрации от заданной. Это напряжение поступает на управляющий вход генератора 8, который изменяет часто- 10 ту генерируемых импульсов в зависимости от приложенного напряжения на входе, а напряжение на входе генера-. тора пропорционально концентрации тонера в смеси, таким образом и час- 15 тота генерируемых импульсов зависит от концентрации тонера в проявляющей смеси. Выход генератора 8 подключен к входу усилителя 9, нагрузкой которого является исполнительный меха- 20 низм добавления тонера в проявляющую смесь, Каждый импульс генератора 8 вызывает срабатывание исполнительного механизма и в смесь добавляется порция тонера. Чем больше частота re- 25 нерируемых импульсов, тем чаще срабатывает механизм и тем быстрее повышается концентрация тонера.

Если индуктивный датчик заполнен проявляющей смесью с максимально допустимой концентрацией тонера, т т резонансная частота индуктивного датчика становится равной Г д„„. (фиг.2).

Амплитуда сигнала, снимаемого с датчика, равна 0,7 U и после детектирования и усиления достаточна, чтобы запереть генератор 8, на выходе которого в этом случае импульсов не будет. При незначительном снижении концентрации тонера напряжение несколь- . 40 ко снижается и генератор 8 вырабатывает импульсы инфранизкой частоты и, таким. образом, поддерживается необходимый уровень концентрации. При резком снижении концентрации тонера 45 индуктивный датчик будет заполнен проявляющей смесью с минимально допустимой концентрацией тонера и резонансная частота станет равной Гц„„ (фиг.2). Амплитуда сигнала, снимае- 50 мого с датчика, снизится до уровня

0,1 от максимального и после детектирования и усиления будет мала,частота импульсов генератора 8 повысится и концентрация быстро восстановится.

Так как концентрация тонера меняется в смеси относительно медленно, то таких резких провалов не будет, потому что скорость расходования тонера пропорциональна скорости добавления тонера в смесь и при большой чувствительности схемы регулирования достаточно отклонения концентрации в 0,2, чтобы генератор 8 вошел в режим максимальной скорости дозирования и концентрация,необходимая для нормальной рабоТы, восстановилась. Высокая чувствительность и большая точность регулирования обеспечиваются тем, что при регулировании рабочая точка находится на крутом склоне резонансной характеристики между точками .В и С (фиг,2).

Эквивалентной схемой задатчика 2 концентрации является конденсатор переменной емкости, подключенный параллельно индуктивному датчику 5.

Изменяя емкость этого конденсатора, тем самым изменяем значение резонанс-, ной частоты индуктивного датчика.

Если при минимальной концентрации резонансная частота Т д меньше частоты задающего генератора 1

Гог на половину полосы пропускания, то установив эадатчик концентрации в нужное положение, увеличитт значение резонансной частоты до,цц с и регулирование будет осуществляться относительно точки В (фиг.2), в которой при увеличении концентрации амплитуда сигнала, снимаемого с датчика, будет возрастать, что вызовет выключение генератора 8, а при уменьшении концентрации амплитуда сигнала будет снижаться, что вызовет включение генератора 8, причем чем меньше будет амплитуда сигнала, тем выше будет частота имттульсов, генерируемых . генератором 8, формула и э о б р е т е н и я

Устройство для регулирования концентрации тонера в проявляющей смеси, содержащее задающий генератор, индуктивный датчик концентрации тонера, детектор, выходом связанный с входом первого усилителя, второй усилитель, выходом связанный с входом исполнительного механизма добавления тонера в смесь, о т л и ч а ю щ.е ес я тем, что, с целью повышения точности поддержания заданной концентрации тонера в смеси, в него введены задатчик концентрации тонера, генера1499

Г!

Раг. l .
