Аналого-двухпозиционный преобразователь

Аналого-двухпозиционный преобразователь

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и может быть использовано в приборах и системах управления ,в частности, как основное звено датчиков-реле (двухпозиционных регуляторов) параметров технологических процессов. Цель изобретения - расширение области применения устройства за счет увеличения количества обрабатываемых напряжений. Устройство содержит два операционных усилителя 1 и 2, десять масштабных резисторов 3-12 и элемент 13 с регулируемым сопротивлением. За счет введения дополнительных резисторов достигается возможность сравнения суммы трех входных сигналов с четвертым и формирования при нулевой их разности двухпозиционного закона изменения выходного напряжения. 1 ил.

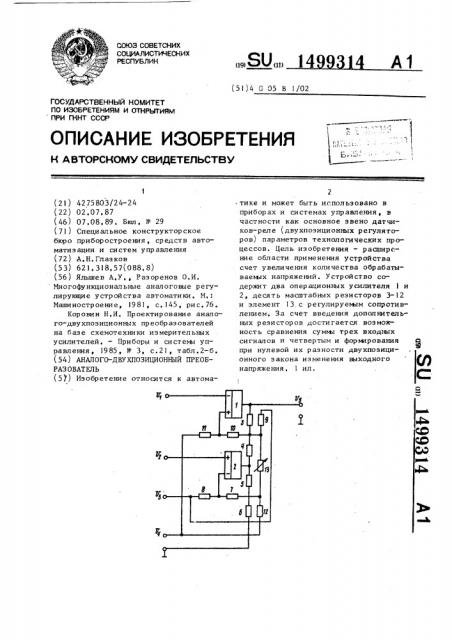

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) 1 ((О 1 4 (51) 4 G 05 В 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM ПРИ ГКНТ СССР (21) 4275803/24-24 (22) 02,07,87 (46) 07.08.89, Бюл. №- 29 (71) Специальное конструкторское бюро приборостроения, средств автоматизации и систем управления (72) А.Н. Глазков (53) 621. 318.57(088, 8) (56) Ялышев А,У,, Разоренов О.И. Многофункциональные аналоговые регулирующие устройства автоматики, M„:

Машиностроение, 1981, с. 145, рис. 76.

Коровин Н.И. Проектирование аналого-двухпозиционных пр еобр аз сват елей на базе схемотехники измерительных усилителей, — Приборы и системы управления, 1985, ¹ 3, с 21, табл 2 б, (54) АНАЛОГО-ДВУХПОЗИЦИОННЫЙ ПРЕОБРА3 0BATEIIb (57) Изобретение относится к автоматике и может быть использовано в приборах и системах управления, в частности как основное звено датчиков-реле (двухпозиционных регуляторов) параметров технологических процессов. Цель изобретения - расширени е обл асти при ме не ни я у стр ой ст ва счет увеличения количества обрабатываемых напряжений. Устройство содержит два операционных усилителя I u

2, десять масштабных резисторов 3-12 и элемент 13 с регулируемам сопротивлением. За счет введения дополнительных резисторов достигается возможность сравнения суммы трех входных сигналов и четвертым и формирования ф при нулевой их разности двухпозиционного закона изменения выходного напряжения. 1 ил.

С:

1499314

Изобретение относится к автоматике и может быть использовано в приборах и системах управления, в частности как основное звено датчиков- 5 реле (двухпоэиционных регуляторов) параметров технологических процессов, Цель изобретения - расширение области применения устройства за счет увеличения количества обрабатываемых напряжений, На чертеже представлена электрическая принципиальная схема аналогодвухпозиционного преобразователя, Аналого-двухпозиционный преобразователь содержит два операционных усилителя 1 и 2, десять масштабных р езистор ов 3 — 12 и элемент 13 с р егулируемым сопротивлением.

Аналого-двухпозиционный пр еобр а20 зователь работает следующим образом, Для упрощения рассмотрения примем величину сопротивления каждого иэ масштабных резисторов 3, 4, 5, 6, 7, 8, 9, 10 и 11 равной R величину сопротивления каждого из масштабных резисторов 9 и 12 равной 2R.Аналогодвухпоэиционный преобразователь перед переключением становится квазилинейным, т. е. напряжения между входами операционных усилителей 1 и 2 равны нулю, при этом выходной сигнал аналого-двухпозиционного преобраз ователя опр еделя ется выр ажени ем

2R

Vg =. (— — + 3) (2V(-2V +V -V4),(1) где V — выходной сигнал устройства;

V Ч, V V< — входные си гналы у стр ой ст ва;

r — величина сопротивления элемент а .с регулируемым сопротивлением, 45

Величина выходного сигнала V равна положительному или отрицательному максимальному значению выходного напряжения операционного усилителя 1.

Перед переключением выходное напряжение аналого-двухпозиционного преобразователяля проходит нулевое з начени е ° Исходя и з этого, пере ключени е наступит при

V = V — -V+ — V

1 1 л 2 з 2 4 (2) 55

Величина эоны возврата (гистереэиса) соответствует разности напряжений на неинвертирующем входе операционноro усилителя 1 при максимальном и нулевом значениях выходного напряжения устройства и определяется выражением, V

Й (3)

2R

+ 3 г

Из формулы (3) видно, что изменение величины сопротивления элемента

13 с регулируемым сопротивлением обеспечивается главная регулировка зоны воз вр ата, Фор мул а и зо бр ет ения

Аналого-двухпозиционный преобразователь, содержащий первый и второй операционные усилители, инвертирующий и. неинвертирующий входы которых являются соответственно первым н вторым входами устройства, выход первого операционного усилителя является выходом устройства и через первый, второй, третий и четвертый последовательно соединенные масштабные резисторы подключен к шине нулевого потенциала, выход второго операционного усилителя подключен к общему выводу второго и третьего масштабных резисторов, между общим выводом первого и второго масштабных резисторов и общим выводом третьего и четвертого масштабных резисторов включен элемент с регулиремым сопротивлением, отличающийся тем, что, с целью, расширения области применения за счет увеличения количества обрабатываемых напряжений, в него введены с пятого по десятый масштабные резисторы, причем первый вывод пятюго масштабного резистора подключен к общему выводу третьего и четвертого масштабных резисторов, а второй вывод соединен с инвертирующим входом второго операционного усилителя и с первым выводом шестого масштабного резистора, второй вывод которого является третьим входом устройства и через седьмой резистор подключен к общему выводу первого и второго масштабных резисторов и к первому выводу восьмого масштабного резистора, второй вывод которого соединен с инвертирующим входом первого операционного усилителя и с первым выводом девятого масштабного резистора, второй вывод которого является четвертым входом устройства и через десятый масштабный резистор соединен с первым выводом пятого масштабного р еэистора.
