Реферат



Изобретение относится к устройствам для регулирования уровня жидкости и может быть применено для ограничения уровня горючесмазочных материалов в резервуарах, а также при заполнении емкостей пищевыми жидкими продуктами. Целью изобретения является повышение надежности ограничителя. Цель достигается тем, что в ограничителе уровня, содержащем запорный орган, гидропривод с рабочим органом, пневматический датчик уровня, управляющий клапан, дополнительно содержатся первый обратный клапан, подключенный входом к управляющему клапану и соединенный выходом с водовыпуском за запорным органом, а также клапанный узел, имеющий впускной клапан и второй обратный клапан. Впускной клапан установлен на канале сообщения с водовыпуском до запорного органа и подключен к второму обратному клапану 24, выход которого соединен с рабочей камерой гидроцилиндра. 1 ил.

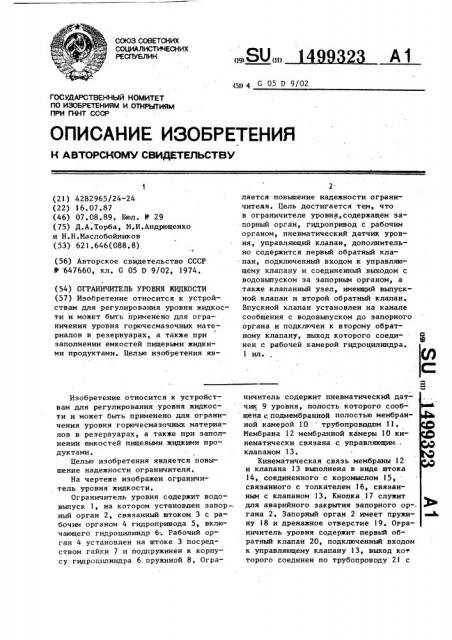

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4282965(24-24 (22) 16.07.87 (46) 07.08.89. Бюл. И- 29 (75) Д.А.Торба, M.È.Андрющенко н Н.Н.Маслобойников (53) 621.646(088.8) (56) Авторское свидетельство СССР

В 647660, кл. С 05 D 9/02, 1974. (54) ОГРАНИЧИТЕЛЬ УРОВНЯ МЩЦКОСТИ (57) Изобретение относится к устройствам для регулирования уровня жидкости и может быть применено для ограничения уровня горючесмазочных материалов в резервуарах, а также при заполнении емкостей пищевыми жидкими продуктами. Целью изобретения явИзобретение относится к устройствам для регулирования уровня жидкости и может быть применено для ограничения уровня горючесмазочных материалов в резервуарах, а также при заполнении емкостей пищевыми жидкими продуктами.

Целью изобретения является повышение надежности ограничителя.

На чертеже изображен ограничитель уровня жицкости.

Ограничитель уровня содержит водовыпуск 1, на котором установлен запорный орган 2, связанный штоком 3 с рабочим органом 4 гидропривода 5, включающего гидроцилиндр 6. Рабочий орган 4 установлен на штоке 3 посредством гайки 7 и подпружинен к корпусу гидроцилнндра 6 пружиной 8. Огра„„SU,„, 14 А1 ц11 4 С 05 0 9/02 ляется повышение надежности ограничителя, Цель достигается тем, что в ограничителе уровня, содержащем запорный орган, гндропривод с рабочим органом, пневматический датчик уровня, управляющий клапан, дополнительно содержится первый обратный клапан, подключенный входом к управляющему клапану и соединенный выходом с водовыпуском за запорным органом, а также клапанный узел, имеющий выпускной клапан и второй обратный клапан.

Впускной клапан установлен на канале сообщения с водовыпуском до запорного органа и подключен к второму обратному клапану, выход которого соедин нен с рабочей камерой гидроцилиндра.

1 ил. ничитель содержит пневматический датчик 9 уровня, полость которого сообщена cподмембранной полостью мембранной камерой 10 трубопровпдом 11.

Мембрана 12 мембранной камеры 10 кинеиатически связана с управляющим,. клапаном 13.

Кинематическая связь мембраны 12 и клапана 13 выполнена в виде штока

14, соединенного с коромыслом 15, связанного с толкателем 16, связанным с клапаном 13, Кнопка 17 служит для аварийного закрытия запорного ор-, гана 2. Запорный орган 2 имеет пружи- и ну 18 и дренажное отверстие 19. Ограничитель уровня содержит первый обратный клапан 20, подключенный входом к управляющему клапану 13, выход кот. торого соединен по трубопроводу 21 с

3 1499323 водовыпуском 1 за запорным органом.

Ограничитель уровня содержит клапанный узел, имеющий впускной клапан 22, установленный на канале 23 сообщения с водоныпуском 3 до запорного органа и подключенный к второму обратному клапану 24, выход которого соединен с рабочей камерой 13 гидроцилиндра

6. Выпускной клапан 22 соединен со. 1О штоком 25, на котором установлена кнопка 26. Клапан 22 удерживается в закрытом положении пружиной 27.

При нажатии кнопки 26 открывается клапан 22, сжимая пружину 27. Жид- 15 кость из полости водовыпуска 2 до запорного органа 2 по каналу 23 и через обратный клапан 24 поступает в рабочую полость гидроцилиндра 6. Рабочий орган 4 поднимает шток 3, сжи- 20 мая пружину 8, открывая запорный орган 2. После появления отметки "О" ("Открыто7® на штоке 3 кнопку 26 отпускают. Обратный клапан 24 закрывает обратный выход жидкости и рабочий

25 орган 5 остается в верхнем положении.

При достижении заданного уровня

30 жидкости в резервуаре воздух в полости пневмодатчика 9 уровня сжимается: через трубопровод 11 давит на мембрану 12, которая через посредство штока 14 коромысла 15, толкатель 1 6 открывает клапан 13. Рабочая по- 35 лость гидроцилиндра 6 через клапаны, 13 и 20, трубопровод 21 сообщается с полостью водовыпуска 2 запорным органом 2, рабочий орган 4 со штоком

3 клапаном 2 перемещается в нижнее положение, клапан 2 закрывается. Для аварийного (экстренного) прекращения налива достаточно нажать на кнопку

17, которая откроет клапан 13, Формула и э обретения

Ограничитель уровня жидкости, содержащий запорный орган, установленный на водовыпуске, гидропровод, включающий гидроцилиндр и рабочий орган, который связан с запорным органой, пневматический датчик уровня, полость которого сообщена с подмембранной полостью мембранной камеры, мембрана которой кинематически связана с управляющим клапаном, вход которого соединен с рабочей камерой гидроцилиндра, отличающийся тем, что, с целью повышения надежности, он содержит первый обратный клапан, подключенный входом к управляющему клапану и соединенный выходом с водовыпуском эа запорным органом, а также клапанный узел, имеющий впускной клапан, установленный на канале сообщения с водовыпуском до запорного органа и подключенный к второму обратному клапану, выход которого соединен с рабочей камерой гидроцилиндра.
