Устройство для демонтажа микросхем с планарным расположением выводов

Устройство для демонтажа микросхем с планарным расположением выводов

Иллюстрации

Показать все

Реферат



Изобретение относится к радиои приборостроению и может быть использовано для демонтажа микросхем (МС) с планарным расположением выводов. Цель изобретения - уменьшение трудоемкости монтажа и устранение механических повреждений МС. Для этого в устройстве корпус выполнен в виде винта 1 с гладкой цилиндрической канавкой 6, в которой размещена цилиндрическая пружина кручения (ЦПК) 2, а ЦПК 3 установлена так, что может перемещаться по резьбе винта 1. Концы 4 и 5 ЦПК 2 и 3 имеют L - образную и [ - образную формы соответственно. Конец 4 упирается в процессе работы в изгиб выводов МС, а конец 5 - в ее корпус. 2 ил.

СОЕЗ СХЮЕТСИИХ ссциАЛистиЧЕСних

РЕаЪБЛИН (19) (ll) А1 (51)4 Н 05 К 13/00

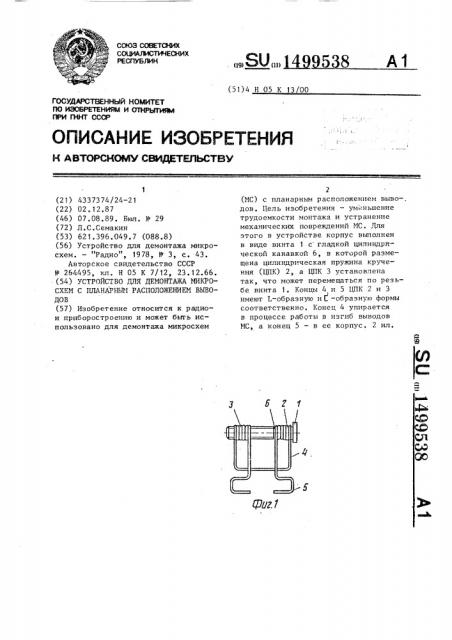

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A BTOPCHOMV СВИДЕТЕЛЬСТВУ

Е 2 1

4-м

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯМ

ПРИ ГННТ СССР (21) 4337374/24-21 (22) 02 ..12,87 (46) 07.08.89. Вюл. N 29 (72) Л.С.Семакин (53) 62 1.396.049.7 (088.8) (56) Устройство для демонтажа микросхем. — "Радио", 1978, Р 3, с. 43.

Авторское свидетельство СССР

Р 264495, кл. Н 05 К 7/12, 23.12.66. (54) УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА МИКРОСХЕМ С ПЛАНАРНЬР1 РАСПОЛОЖЕНИЕМ ВЫВОДОВ (57) Изобретение относится к радиои приборостроению и может быть использовано для демонтажа микросхем

2 (MC) с планарным расположением выво-. дов. Цель изобретения — уменьшение трудоемкости монтажа и устранение механических повреждений МС. Для этого в устройстве корпус выполнен в виде винта 1 с гладкой цилиндрической канавкой 6, в которой размещена цилиндрическая пружина кручения (ЦПК) 2, а ЦПК 3 установлена так, что может перемещаться по резьбе винта 1. Концы 4 и 5 ЦПК 2 и 3 имеют L-образную и(-образную формы соответственно. Конец 4 упирается в процессе работы в изгиб выводов

МС, а конец 5 — в ее корпус. 2 ил.

Составитель В.Сутормин

Техред М.Ходанич Корректор С.Черни — 1

Тираж 775 Подписное комитета по изобретениям и открытиям при ГКНТ СССР

Москва, Ж-35, Раушская наб., д. 4/5

Редактор И.Шмакова

Заказ 4711/57

ВНИИПИ Государственного

1 13035, Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

3 149953

Изобретение относится к радиои электроприборостроению, в частности к технологии демонтажа радиоэлементов с печатных узлов.

Целью изобретения является умень.шение трудоемкости монтажа и устранение при этом механических првреждений выводов и корпуса микросхем.

На фиг. 1 показано устройство, общий вид; на фиг. 2 — устройство в рабочем положении.

Устройство содержит винт 1 и пру- жины 2 и 3. Концы 4 и 5 пружин имеют соответственно L-образную и -образ15 ную формы. Винт со стороны головки имеет цилиндрическую канавку 6.

Устройство работает следующим образом. 20

Сжимают концы пружины 2 и вводят их под выводы микросхемы так, что конец 4 упирается в изгиб выводов, а конец 5 — в корпус микросхемы, аналогично устанавливают пружину 3, под-25 водя цилиндрическую часть к резьбе винта 1 ° Вращают винт 1, при этом пружина 3 по резьбе перемещается до соприкосновения концов 4 обеих пружин. Расплавляют припой паяных соединений, используя стержень электропаяльника, обеспечивающий одновре8 4 менньпr нагрев всей группы контактов микросхемы. При этом концы 4 пружин

2 и 3 за счет упругих свойств отводят выводы микросхемы от контактных площадок.

Формула изобретения

Устройство для демонтажа микросхем с планарным расположением выводов с печатной платы, содержащее корпус, подпружиненные упоры и захваты„ о т л и ч а ю щ е е с я тем, что, с целью уменьшения трудоемкости монтажа и устранения при этом механических повреждений выводов и корпуса микросхем, упоры выполнены в виде двух цилиндрических пружин кручения, причем один из свободных концов каждой пружины выполнен L-образным, а другой свободный конец (-образным, причем концы пружин одинаковой формы расположены в одной плоскости, плоскости в которых расположены одинаковые концы, размещены под углом друг к другу, корпус выполнен в виде винта с гладкой цилиндрической канавкой, при этом одна из пружин размещена в гладкой цилиндрической канавке винта, а другая пружина установлена с возможностью перемещения по резьбе винта.
