№ 149984

Класс 47а, 29

СССР

ЕСТ .:",- 1

Р3

Ъ ° ь, f pп 1

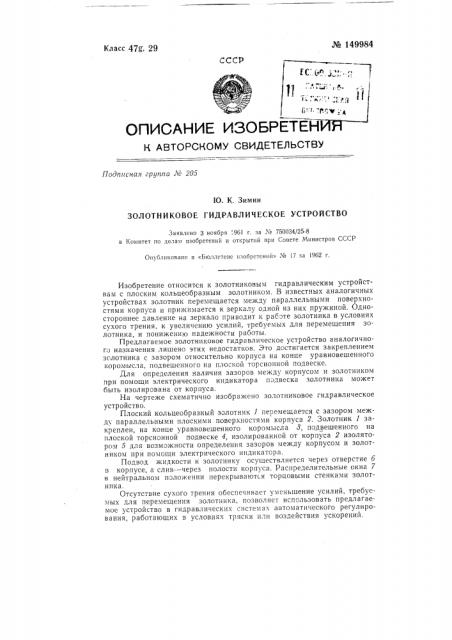

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 205

Ю. К. Зимин

ЗОЛОТИ ИКОВОЕ ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО

Заявлено 3 ноября .951 r. за к:е 750034/25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобрстсний» А1е 17 за 1962 г.

Изобретение относится к золотниковым гидравлическим устройствам с плоским кольцеобразным золотником. В известных аналОГичных устройствах золотник перемещается между параллельными поверхностями корпуса и прижимается к зеркалу одной из них пружиной. Одностороннее давление на зеркало приводит к работе золотника в условиях сухого трения, к увеличению усилий, требуемых для перемещения золотника, и понижению надежности работы.

Предлагаемое золотниковое гидравлическое устройство аналогичного назначения лишено этих недостатков. Это достигается закреплением золотника с зазором относительно корпуса на конце уравновешенного коромысла, подвешенного на плоской торсионной подвеске.

Для определения наличия зазоров между корпусом и золотником при помощи электрического индикатора подвеска золотника может быть изолирована от корпуса.

На чертеже схематично изображено золотниковое гидравлическое устройство.

Плоский кольцеобразный золотник 1 перемещается с зазором между параллельными плоскими поверхностями корпуса 2. Золотник 1 закреплен, на конце уравновешенного коромысла 8, подвешенного на плоской торсионной подвеске 4, изолированной от корпуса 2 изолятором 5 для возможности определения зазоров между корпусом и золотником при помощи электрического индикатора.

Подвод жидкости к золотнику осуществляется через отверстие б в корпусе, а слив — через полости корпуса. Распределительные окна 7 в нейтральном положении перекрываются торцовыми стенками золотника.

Отсутствие сухого трения обеспечивает уменьшение усилий, требуемых для перемещения золотника, позволяет использовать предлагаемое устройство в гидравлических системах автоматического регулирования, работающих в условиях тряски или воздействия ускорений. № 149984

Предмет изо бр ет ения

1, Золотниковое гидравлическое устройство с плоским кольцеобразным золотником, перемещаемым между параллельными поверхностями корпуса, отл и чаю шее ся тем, что, с целью повышения точности и надежности работы устройства, золотник закреплен с зазором относительно корпуса на конце уравновешенного коромысла, подвешенного на плоской торсионной подвеске.

2. Золотниковое гидравлическое устройство по п. 1, отлич ающее тем, что, с целью определения наличия зазоров между корпусом и золотником при помощи электрического индикатора, подвеска золотника изолирована от корпуса.
