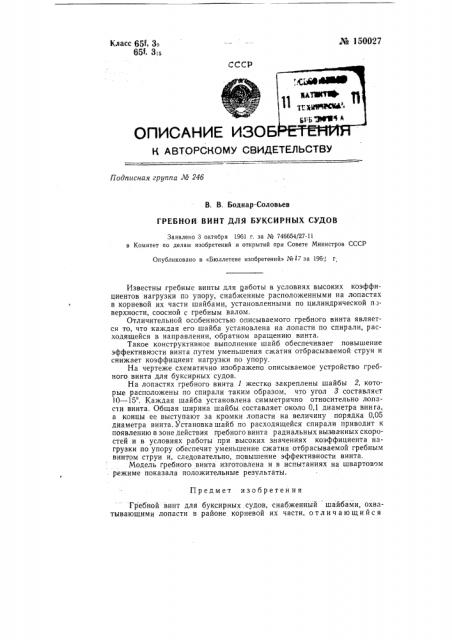

Реферат



Класс 65т, Зз

65, 31а № 150027

СССР опислник изо

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 24б

В. В, Боднар-Соловьев

ГРЕБНОИ ВИНТ ДЛЯ БУКСИРНЫХ СУДОВ

Заявлено 3 октября 1961 г. за № 746664/27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 17 за 1962 г

Известны гребные винты для работы в условиях высоких коэффициентов нагрузки по упору, снабженные расположенными на лопастях в корневой их части шайбами, установленными по цилиндрической п.zверхности, соосной с гребным валом.

Отличительной особенностью описываемого гребного винта является то, что каждая его шайба установлена на лопасти по спирали, расходящейся в направлении, обратном вращению винта.

Такое конструктивное выполнение шайб обеспечивает повышение эффективности винта .путем уменьшения сжатия отбрасываемой струи и снижает коэффициент нагрузки по упору.

На чертеже схематично изображено описываемое устройство гребного винта для буксирных судов.

На лопастях гребного винта 1 жестко закреплены шайбы 2, которые расположены по спирали таким образом, что угол 8 составляет !

Π— 15 . Каждая шайба установлена симметрично относительно лопасти винта. Общая ширина шайбы составляет около 0 1 диаметра винга, а концы ее выступают за кромки лопасти на величину порядка 005 диаметра винта. Установка шайб по расходящейся спирали приводит к появлению в зоне действия пребного винта радиальных вызванных скоростей и в условиях работы при высоких значениях коэффициента нагрузки по упору обеспечит уменьшение сжатия отбрасываемой гребным винтом струи и, следовательно, повышение эффективности винта.

Модель гребного винта изготовлена и в испытаниях на швартовом режиме показала положительные результаты, Предмет изобретения

Гребной винт для буксирных судов, снабженный шайбами, охватывающими лопасти в районе корневой их части, отличающийся № 150027 тем, что, с целью повышения эффективности путем уменьшения сжатия отоофасываемой струи и снижения коэффициента нагрузки по упору, ка®дая:щайба установлена на лопасти по спирали, расходящейся в. направленйи, обратном вращению„
