Реферат



Изобретение относится к медицинскому инструментарию , в частности, к зондам. С целью сохранения просвета зонда при его проведении через полые органы проводник зонда выполнен в виде полых цилиндров с наружной оплеткой, надетых на полую трубку зонда. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (И) (so 4 А 61 М 25/00

КГ(1630И

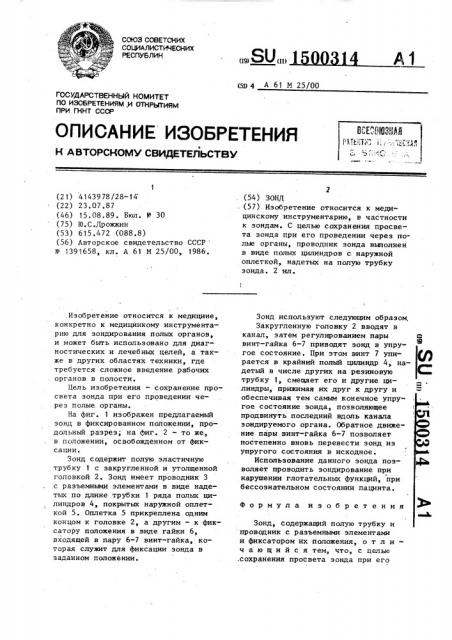

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

OCV+APC TBEHHblA КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ,И OTHPblTHRM

ПРИ ГКНТ СССР (2 1) 41 439 78 /28-1 4 (22) 23.07.87 (46) 15.08.89. Бюл. N- 30 (75) Ю.С.Дрожжин (53) 615.472 (088.8) (56) Авторское свидетельство СССР

Ф 1391658, кл. А 61 M 25/00, 1986.,Изобретение относится к медицине, конкретно к медицинкому инструментарию для зондирования полых органов, и может быть использовано для диагностических и лечебных целей, а также в других областях техники, где требуется сложное введение рабочих . органов в полости.

Цель изобретения — сохранение просвета зонда при его проведении через полые. органы.

На фиг. 1 изображен предлагаемый зонд в фиксированном положении, продольный разрез; на фиг. 2 — то же, в положении, освобожденном от фиксации.

Зонд содержит полую эластичную трубку 1 с закругленной и утолщенной головкой 2. Зонд имеет проводник 3 с разъемными элементами в виде надетых по длине трубки 1 ряда полых цилиндров 4, покрытых наружной оплеткой 5. Оплетка 5 прикреплена одним концом к головке 2, а другим — к фиксатору положения в виде гайки 6, входящей в пару 6-7 винт-гайка, которая служит для фиксации зонда в заданном положении.

2 (54) ЗОНД . (57) Изобретение относится к медицинскому инструментарию, в частности к зондам. С целью сохранения просвета зонда при его проведении через полые органы, проводник зонда выполнен в виде полых цилиндров с наружной оплеткой, надетых на полую трубку зонда. 2 ил.

Зонд используют следующим образом, Закругленную головку 2 вводят в канал, затем регулированием пары Ф

Я винт-гайка 6-7 приводят зонд в упругое состояние. При этом винт 7 упирается в крайний полый цилиндр 4, надетый в числе других на резиновую трубку 1, смещает его и другие цилиндры, прижимая их друг к другу и обеспечивая тем самым конечное упругое состояние зонда, позволяющее

I продвинуть последний вдоль канала зондируемого органа. Обратное движение пары винт-гайка 6-7 позволяет постепенно вновь перевести зонд из г упругого состояния в исходное.

Использование данного зонда поз- Д;3в воляет проводить зондирование при нарушении глотательных функций, при бессознательном состоянии пацинта.

Формула изобретения

Зонд, содержащий полую трубку и проводник с разъемными элементами и фиксатором их положения, о т л и— ч а ю шийся тем, что, с целью .сохранения просвета зонда при его

1500314

Составитель З.Николаева

Техред М.Ходанич Корректор Н.Борисова

Редактор Н.Швыдкая

Заказ 4794/8

Тираж 526

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

ПроизводстВенно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 проведении через полые органы, разьемные элементы выполнены в виде полых цилиндров, надетых на зонд по его длине, и имеют наружную оплетку.

Ipgà 2
