Устройство для имитации очага пожара

Устройство для имитации очага пожара

Иллюстрации

Показать все

Реферат



Изобретение относится к учебно-тренировочным средствам, преимущественно к устройствам для имитации очага пожара разлитого жидкого топлива. Устройство предназначено для повышения безопасности при имитации очага пожара. Основными его элементами являются пластинчатая металлическая решетка высотой в 2-4 раза больше периметра ячейки решетки, размещенная в средней по высоте части коробкообразного лотка, заполняемого топливом, и емкость, соединенная с нижней частью лотка трубопроводом и гибким шлангом, позволяющим перемещаться емкости по направляющим в вертикальной плоскости для регулирования уровня топлива в лотке. При снижении уровня топлива в лотке до верхней части металлической пластинчатой решетки свободная поверхность топлива с огнем дробится на отдельные ячейки и при дальнейшем понижении уровня горение топлива в ячейках прекращается из-за выгорания кислорода воздуха в каждой ячейке. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 А 62 С 39 00

ЦТ,ã

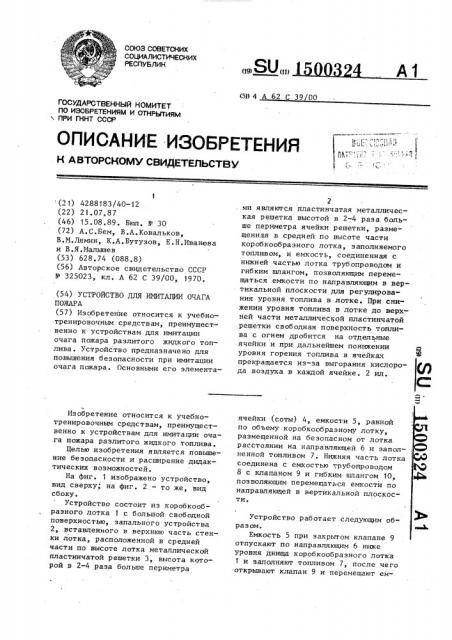

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР (21) 4288183/40-12 (22) 21.07.87 (46) 15.08.89. Бюл. У 30 (72) А.С.Бем, В.А.Ковальков, В.М.Лямин, К.А.Бутузов, E.Í.Èâàíîâà и В.Я.Малышев (53) 628.74 (088.8) (56) Авторское свидетельство СССР

Р 325023, кл. А 62 С 39/00, 1970. (54) УСТРОЙСТВО ДЛЯ ИМИТАЦИИ ОЧАГА

ПОЖАРА (57) Изобретение относится к учебнотренировочным средствам, преимущественно к устройствам для имитации очага пожара разлитого жидкого топлива . Устройство предназначено для повышения безопасности при имитации очага пожара. Основными его элементаИзобретение относится к учебнотренировочным средствам, преимущественно к.устройствам для имитации очага пожара разлитого жидкого топлива.

Целью изобретения является повьппение безопасности и расширение дидактических возможностей.

На фиг. 1 изображено устройство, вид сверху; на фиг. 2. — то же, вид сбоку.

Устройство состоит иэ коробкообразного лотка 1 с большой свободной поверхностью, запального устройства

2, вставленного в верхнюю часть стенки лотка, расположенной в средней части по высоте лотка металлической пластинчатой решетки 3, высота кото-. рой в 2-4 раза больше периметра

2 ми являются пластинчатая металлическая решетка высотой в 2-4 раза. больше периметра ячейки решетки, размещенная в средней по высоте части коробкообраэного лотка, заполняемого топливом, и емкость, соединенная с нижней частью лотка трубопроводом и гибким шлангом, позволяющим перемещаться емкости по направляющим в вертикальной плоскости для регулирования уровня топлива в лотке. При снижении уровня топлива в лотке до верхней части металлической пластинчатой решетки свободная поверхность топлива с огнем дробится на отдельные ячейки и при дальнейшем понижении уровня горения топлива в ячейках прекращается из-за выгорания кислорода воздуха в каждой ячейке. 2 ил. ячейки (соты) 4, емкости 5, равной по объему коробкообразному лотку, размеценной на безопасном от лотка расстоянии на направляющей 6 и заполненной топливом 7. Нижняя часть лотка соединена с емкостью трубопроводом

8 с клапаном 9 и гибким шлангом 10, позволяющим перемещаться емкости по направляюцей в вертикальной плоскости.

Устройство работает следующим образом.

Емкость 5 при закрытом клапане 9 отпускают по направляющим 6 ниже уровня днища коробкообразного лотка

1 и заполняют топливом 7, после чего .открывают клапан 9 и перемещают ем° 3 1500324 кость 5 ь верхнее положение по направляющим 6.

Топливо 7 по трубопроводу 8 с клапаном 9 и гибкому шлангу 10 посту5 пает в лоток 1, по мере заполнения проходит через ячейки (соты) 4 металлической пластинчатой решетки 3.

При достижении топливом 7 уровня запального устройства 2 включают последнее и происходит возгорание топлива 7 на свободной поверхности лотка 1, после чего личный состав приступает к выполнению действий по тушению огня. 15

В случае, если для обеспечения безопасности личного состава необходимо немедленно прекратить горение топлива на свободной поверхности лотка 1; емкость 5 спускают по направ- 20 лякцим 6. Топливо 7 по трубопроводу

8 с клапаном 9 и гибкому шлангу 10 поступает из лотка 1 в емкость 5.

При достижении топливом 7 уровня 25 верхней части металлической пластинчатой решетки 3 свободная поверхность топлива с огнем дробится на отдельные ячейки (соты) 4 при дальнейшем понижении уровня горения топлива 7 в ячейках 4 прекращается из-за выгорания кислорода воздуха в каждой ячейке 4.

Формула изобретения

Устройство для имитации огача пожара, содержащее противень для горючей жидкости со сливным устройством, связанным с емкостью, о т л и ч а ющ е е с я тем, что, с целью повышения безопасности использования и расширения дидактических возможностей устройства, противень содержит размещенную в средней по высоте части противеня пластинчатую решетку из негорючего материала, высота которой в 2-4 раза больше периметра ячейки решетки, а устройство имеет емкость, установленную с возможностью ее перемещения в вертикальной плоскости, связанную с нижней частью противеня трубопроводом.

IS00324

У 10

Фиг. 8
