Реферат



Изобретение относится к оборудованию для измельчения материалов , в частности, для измельчения зерна. Цель изобретения - упрощение конструкции и повышение надежности работы станка путем обеспечения постоянства межосевых расстояний зубчатой передачи - достигается установкой в межвальцовой передаче промежуточного колеса 3 с внешним и внутренним зацеплением. При этом в станине выполнен дугообразный паз, в котором установлена ось 5 промежуточного колеса 3 с возможностью изменения положения относительно осей вращения ведущего 1 и ведомого 2 колес. Кроме того, станок содержит вальцы 6 и 7 для размола продукта, один из которых установлен с возможностью перемещения, и водило 4, один конец которого шарнирно закреплен на оси 5 промежуточного колеса 3, а на другом шарнирно закреплена ось подвижного вальца 6. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (д1) 4 В 02 С 4/42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯ Д

ПРИ ГИНТ СССР (21) 4201667/31-13 (22) 22.01.87 (46) 15.08.89. Бюл. 9 30 (71) Кемеровский технологический институт пищевой промышленности (72) А.В.Иванов и В.И.Штернис (53) 664.733 ° 1 (088.8} (56) Авторское свидетельство СССР я 425644, кл. В 02 С 4/42, 1974.. (54) ВАЛЬЦОВЫЙ МУКОМОЛЬНЫЙ СТАНОК (57) Изобретение относится к оборудованию для измельчения материалов, в частности для измельчения зерна.

Цель изобретения — упрощение конструкции и повышение надежности работы станка путем обеспечения постоянства межосевых расстояний зубчатой

„SU 1500363 А 1 передачи — достигается установкой

;в межвальцовой передаче промежуточного колеса 3 с внешним и внутренним зацеплениями. При этом в станине выполнен дугообразный паз, в котором установлена ось 5 промежуточного колеса 3 с воэможностью изменения положения относительно осей вращения ведущего 1 и ведомого 2 колес. Кроме того, станок содержит вальцы 6 и 7 для размола продукта, .один из которых установлен с возможностью перемещения, и водило 4, один конец которого шарнирно закреплен на оси 5 промежуточного колеса 3, а на другом шарнирно закреплена ось подвижного вальца 6. 3 ил.

0363

Фор мула

50

3 150

Изобретение относится к оборудованию для измельчения материалов, в частности для измельчения зерна.

Целью изобретения является упрощение конструкции и повышение надежности работы станка путем обеспечения постоянства межосевых расстояний зубчатой передачи..

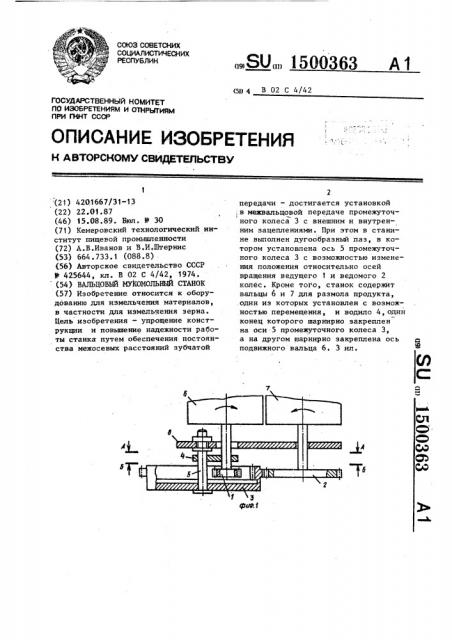

На фиг. 1 изображен вальцовый станок; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

В состав станка входят следующие основные элементы: станина с дугообразным пазом, вальцы для размола продукта, один из которых установлен с возможностью перемещения, межвальцовая передача, включающая водило, ведущее, промежуточное и ведомое зубчатые колеса, причем промежуточное зубчатое колесо выполнено с внешним и внутренним зацеплениями. В дугообразном пазу установлена ось промежуточного колеса, имеющая возможность изменять положение относительно осей вращения сцепляющихся с ним ко,,лес. На оси промежуточного колеса шарнирно закреплено водило, а на противоположном конце водила шарнирно закреплена ось подвижного вальца.

Вальцовый станок состоит из ведущего зубчатого колеса 1, ведомого зубчатого колеса 2, промежуточного зубчатого колеса 3 и водила 4, связывающего оси колес 1 и 3. Колеса 1 и 2 крепятся на цапфах мелющих вальцов6 и 7. Колесо.3 вращается на оси 5,за. крепленной в дугообразном пазу В, сделанном в станине 8 станка. Вращение от ведущего колеса 1 передается колесу 3 через внутренние зубья и далее,:ерез наружные зубья колесу 2.

При изменении межвальцового зазора ,или,замене вальцов на другие с большими или меньшими диаметрами механизмом параллельного сближения вальцов (не показан) изменяют межосевое расстояние вальцов 6 и 7, перемещая валец 6. При этом колесо .1 обкатывается по внутренним зубьям колеса

3, не нарушая оптимальных условий зацепления, так как оси колес жестко связаны водилом 4. Взаимное расположение колес 3 и 4 при этом не изменяется. Одно из таких положений показано на фиг. 2 штрих-пунктирной линией. Для изменения дифференциала заменяют колесо 2, ось 5 колеса 3 сдвигают по пазу В, устанавливают необходимое межосевое расстояние между колесами 2 и 3 и закрепляют ось 5. Такое положение показано на фиг. 2 пунктирной линией. Эта операция также не нарушает условий зацепления зубчатой передачи.

По сравнению с прототипом предлагаемый станок за счет меньшего количества одновременно сцепляющихся шестерен более прост и работает с меньшим шумом. изобретения

Вальцовый мукомольный станок, содержащий станину, вальцы для размола продукта, один из которых установлен с возможностью перемещения, межвальцовую.передачу, включающую ведущее, промежуточное и ведомое зубчатые колеса, о т л и ч а ю щ и й— с я тем, что, с целью упрощения конструкции и повышения надежности работы станка путем обеспечения постоянства межосевых расстояний зубчатой передачи, он снабжен водилом и промежуточным зубчатым колесом с внешним и внутренним зацепле-, ниями, при этом станина имеет дугообразный паз, в котором установлена ось промежуточного колеса с возможностью изменения положения относительно осей вращения сцепляющихся с ним колес, причем один конец водила шарнирно закреплен на оси промежуточного колеса, а на другом его конце шарнирно закреплена ось подвижного вальца.
