Реферат



Изобретение относится к переработке пластмасс в изделия литьем под давлением. Цель - повышение производительности, расширение технологических возможностей и улучшение условий обслуживания литьевой формы. Литьевая форма содержит неподвижную полуформу 1 и подвижную, включающую плиту крепления 2, опорные брусья 3, обойму 4 с закрепленными в ней матрицами 5, упоры 6 и выталкиватели 7. Обойма 4 установлена с возможностью вращения вокруг горизонтальной оси Б, параллельной плоскости разъема, матрицы 5 закреплены на противолежащих сторонах обоймы 4, упоры 6 на углах противолежащих сторон, а выталкиватели 7 размещены в противолежащих матрицах и связаны между собой штангами 13, установленными таким образом, что одна из штанг размещена с возможностью осевого перемещения в пазу выполненном в другой штанге. При впрыске полимерного материала выталкиватель посредством штанги перемещает выталкиватель, размещенный в противолежащей матрице, осуществляя выталкивание изделия. При разъеме формы обойма поворачивается, а при смыкании полуформ упор, упираясь в неподвижную полуформу, осуществляет поворот обоймы в рабочее положение. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOWIV СВИДЕТЕЛЬСТВУ

ГОСУД АРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4390552/23-05 (22) 21.01.88 (46) 15.08 ° 89. Бюл. Н -30 (72) В.И..Дробышев (53) 678 .057.745(088.8) (56) Дубов К.Х. Литьевые формы . для деталей из термопластов. Каталогсправочник. N., ВНИИТЭСтроймаш,1978, с.133. (54) ЛИТЬЕВАЯ ФОРМА (57) Изобретение относится к переработке пластмасс в изделия литьем под давлением. Цель — повьппение производительности, расширение технологических возможностей и улучшение условий обслуживания питьевой формы.

Литьевая форма содержит неподвижную полуформу 1 и подвижную, включающую плиту крепления 2, опорные брусья

3, обойму 4 с закрепленными в ней матрицами 5, упоры 6 и выталкивате„„SU„„ I5 А1 (Я) 4 В 29 С 45/20

2 ли 7. Обойма 4 установлена с возможностью вращения вокруг горизонтальной оси Б, параллельной плоскости разъема, матрицы 5 закреплены на противолежащих сторонах обоймы 4, упоры 6 — на углах противолежащих сторон, а выталкиватели 7 размещены в противолежащих матрицах и связаны между собой штангами 13, установленными таким образом,что одна из штанг размещена,с возможностью осевого перемещения в пазу, выполненной в другой штанге. При впрыске полимерного материала выталкиватель посредством штанги перемещает выталкиватель, размещенный в противолежащей матрице, осуществляя выталкивание изделия. При разъеме формы обойма по.ворачивается„ а при смыкании полуформ упор, упираясь в неподвижную полуформу, осуществляет поворот обоймы в рабочее положение. 3 ил.

При впрыске полимерного материала в матрицу 5 струя материала воздействует на выталкиватель 7, перемещая его влево. Выталкиватель 7 посредством штанги 13 вызывает перемещение выталкивателя 7, размещенного в противолежащей матрице 5, закрепленной на стороне 9 обоймы 4.

Происходит выталкивание изделия 15.

Во время выдержки материала под давлением рабочий производит обслуживание литьевой формы, очистку, смазку, осмотр и установку арматуры 16

45

1500492

Изобретение относится к переработке пластмасс в изделия методом литья под давлением.

Цель изобретения — повышение про5 изводительности, расширение технологических возможностей и улучшение условий обслуживания литьевой формы о

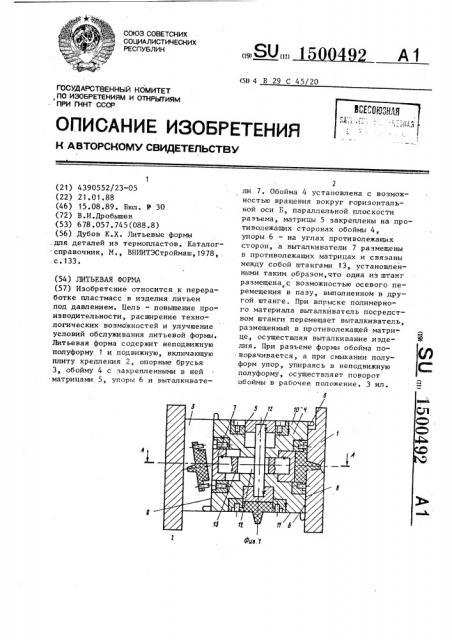

На фиг.1 изображена литьевая фор- 1р ма в сомкнутом положении в момент впрыска полимерного материала, продольный разрез; на фиг.2 — разрез

А-А на фиг.1; на фиг.3 — литьевая форма в момент. разъема. 15

Литьевая форма содержит неподвижную полуформу 1 и подвижную по луформу,включающую плиту крепления

2, опорные брусья 3, обойму 4 с матрицами 5, упоры 6 и выталкивате- 2р ли 7. Обойма 4 установлена с возможностью вращения вокруг горизонтальной оси Б, параллельной плоскости разъема В. Матрицы 5 закреплены на противолежащих сторонах 8, 9 и 10, 25

11 обоймы 4. Упоры 6 закреплены на углах противолежащих сторон 8, 9 и

10, 11, а выталкиватели 7 размещены в пазу 12, выполненном в штанге 13, Литьевая форма работает следующим образом, в м.1трину 5:закрепи< .иную ни cto

pc»re 10 обоймы 4. 1(ри разъеме литьевой формы под действием силы тяжести полученного изделия 15 обойма

4 поворачивается (фиг. 3) . При смыкании подвижной полуформы и неподвижной полуформы 1 упор 6, закрепленный на угле стороны 8 обоймы 4, упирается в неподвижную полуформу

1, вследствие чего происходит поворот обоймы 4 вокруг горизонтальной оси Б, параллельной плоскости разъема В. Перемещение выталкивателей 7 достигается вследствие того, что они связаны штангами 12 и

13, установленными таким образом, что штанга 12 размещена с возможностью осевого перемещения в пазу

)4, выполненном в штанге 13.

Формула .и зобр ет ения

Литьевая форма, содержащая неподвижную полуформу и подвижную, включающую плиту крепления, опорные . брусья, обойму с закрепленными в ней матрицами, упоры и выталкиватели, отличающаяся тем, что, с целью повышения производительности, расширения технологических возможностей и улучшения условий обслуживания литьевой формы, обойма установлена с возможностью вращения вокруг горизонтальной оси,.параллельной плоскости разъема, причем матрицы закреплены на противолежащих сторонах обоймы, упоры — на углах противолежащих сторон, а выталкиватели,размещенные впротиволежащих матрицах, связаны между собой штангами, установленными так, что одна из штанг размещена с возможностью осевого перемещения в пазу,выполненном в другой штанге.

1500492

А -А
