Ко 150065

Класс 88с, Зоз

СССР

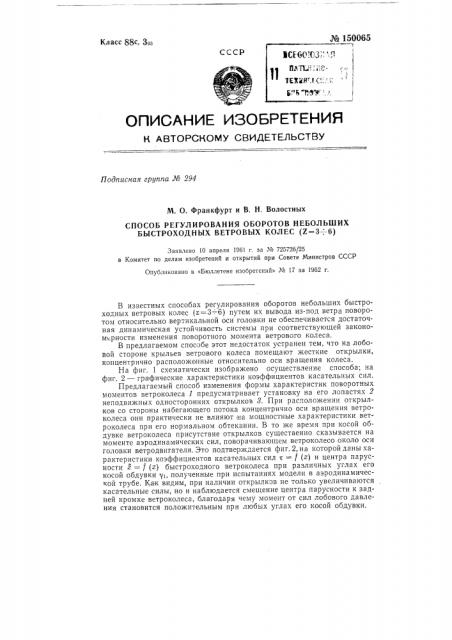

OllVICAHHE ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 294

М. О. Франкфурт и В. H. Волостных

СПОСОБ РЕГУЛИРОВАНИЯ ОБОРОТОВ НЕБОЛЬШИХ

БЫСТРОХОДНЫХ ВЕТРОВЫХ КОЛЕС (X=3 —:6) Заявлено 10 апреля 1961 г. за № 725726/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 17 за 1962 г.

В известных способах регулирования оборотов небольших быстроходных ветровых колес (z=3 —:6) путем их вывода из-под ветра поворотом относительно вертикальной оси головки не обеспечивается достаточная динамическая устойчивость системы при соответствующей закономерности изменения поворотного момента ветрового колеса.

В предлагаемом способе этот недостаток устранен тем, что на лобовой стороне крыльев ветрового колеса помешают жесткие открылки, концентрично расположенные относительно оси вращения колеса.

На фиг. 1 схематически изображено осуществление способа; на фиг. 2 — графические характеристики коэффициентов касательных сил.

Предлагаемый способ изменения формы характеристик поворотных моментов ветроколеса 1 предусматривает установку на его лопастях 2 неподвижных односторонних открылков 8. При расположении открылков со стороны набегающего потока концентрично оси вращения ветроколеса они практически не влияют на мощностные характеристики ветроколеса при его нормальном обтекании. В то же время при косой обдувке ветроколеса присутствие открылков существенно сказывается на моменте аэродинамических сил, поворачивающем ветроколесо около оси головки ветродвигателя. Это подтверждается фиг.2,на которой даны характеристики коэффициентов касательных сил т = f (z) и центра парусности z = f (z) быстроходного ветроколеса при различных углах его косой обдувки уь полученные при испытаниях модели в аэродинамической трубе. Как видим, при наличии открылков не только увеличиваются касательные силы, но и наблюдается смещение центра парусности к задней кромке ветроколеса, благодаря чему момент от сил лобового давления становится положительным при любых углах его косой обдувки. № 150065

Предмет изобретения

Способ регулированая оборотов небольших быстроходных ветровых колес (z=3 —:6) путем их вывода из-под ветра поворотом относительно вертикальной оси головки, отличающийся тем, что, с целью обеспечения динамической устойчивости системы при соответствующей закономерности изменения поворотного момента ветрового колеса, на лобовой стороне его крыльев помещают жесткие открылки, концентрично расположенные относителыно оси вращения колеса.

Узел А

Ось nonacmu

Фиг. № 150065

o,îç

0,02 и 1 Р 3 4 о — - — — //зализанное оетр олесо б1отирылио6} — — -- /; открылнаии бариант I

C открылиани оариант П

008

Фиг.2

Составитель, И. М. Кац

Редактор И. М. Кац Техред А. А. Камышникова Корректор В. П. Фомина

Подп. к печ. 13.Х-62 г. Формат бум. 70Х108 / а Объем 0,26 изд. л.

Зак. 10270 Тираж 450 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М, Черкасский пер., д. 2/6.

Типография ЦБТИ, Москва Петровка, 14.
