Патент ссср 150068
Иллюстрации
Реферат
Союз СоВетских
СОЦИАЛИСТИЧЕСКИХ
РЕСПЛЛИК
OHИС Н
ИЗОЬРКтк
К АВ ГОРСКОМУ" СВИЛ
Л" 15006
Класс la, 38
МПК В ОЗЬ
Заявлено 10.Х.1961 (№ 74
Опубликовано 27.Ч1.1963. Бюл
ГОСУДАРСТВЕННЫ И
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
У@К
Подписная группа № 1
А. А, Пуцято, В, Н, Шишкин и А, Т, Ливенцев
ШИБЕР
Известны плоские металлические шиберы с различными приводами, в том числе и пневматическими.
Предложен шибер, отличающийся тем, что он выполнен пустотелым, с внутренними продольными перегородками, из резино-тканевого материала. Эластичный, обладающий значительно меньшей инерцией по сравнению с известными, этот шибер обеспечивает повышенную производительность радиометрических сепараторов.

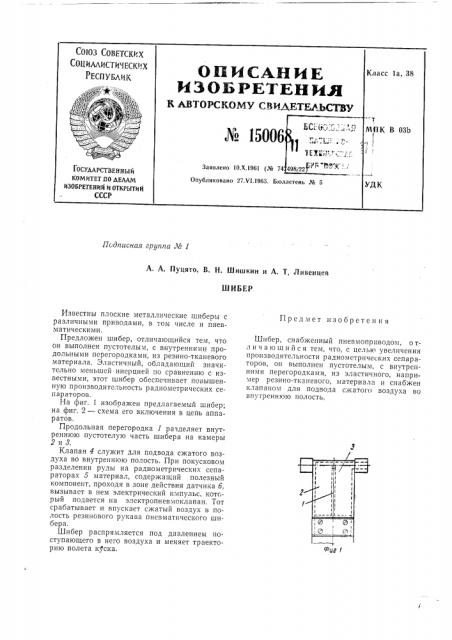

На фиг. 1 изображен предлагаемый шибер; на фиг, 2 — схема его включения в цепь аппаратов.
Продольная перегородка 1 разделяет внутреннюю пустотелую часть шибера на камеры
2 и 8.
Клапан 4 служит для подвода сжатого воздуха во внутреннюю полость. При покусковом разделении руды на радиометрических сепараторах б материал, содержащий полезный компонент, проходя в зоне действия датчика б, вызывает в нем электрический импульс, который подается на электропневмоклапан. Тот срабатывает и впускает сжатый воздух в полость резинового рукава пневматического шибера, Шибер распрямляется под давлением поступающего в него воздуха и меняет траекторию полета куска.
Предмет изобретения
Шибер, снабженный пневмоприводом, о тл и ч а ю шийся тем, что, с цельк увеличения производительности радиометрических сепараторов, он выполнен пустотелым, с внутренними перегородками, из эластичного, например резино-тканевого, материала и снабжен клапаном для подвода сжатого воздуха во внутреннюю полость,
