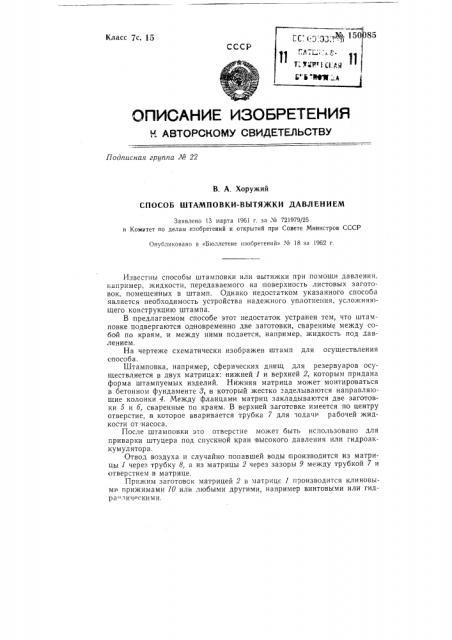

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 22

В. А. Хоружий

СПОСОБ ШТАМПОВКИ-ВЫТЯЖКИ ДАВЛЕНИЕМ

Заявлено 13 марта 1961 г. за № 721979/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 18 за 1962 г.

Известны способы штамповки или вытяжки при помощи давления, например, жидкости, передаваемого íà поверхность листовых заготовок, помещенных в штамп. Однако недостатком указанного способа является необходимость устройства надежного уплотнения, усложняющего конструкцию штампа.

В предлагаемом способе этот недостаток устранен тем, что штамповке подвергаются одновременно две заготовки, сваренные между собой по краям, и между ними подается, например, жидкость под давлением.

На чертеже схематически изображен штамп для осуществления способа.

Штамповка, например, сферических днищ для резервуаров осуществляется в двух матрицах: нижней 1 и верхней 2, которым придана форма штампуемых изделий. Нижняя матрица может монтироваться в бетонном фундаменте 8, la который жестко заделываются направляющие колонки 4. (Чежду фланцами матриц закладываются две заготовки 5 и б, сваренные по краям. В верхней заготовке имеется по центру отверстие, в которое вваривается трубка 7 для подачи рабочей жидкости от насоса.

После штамповки это отверстие может быть использовано для приварки штуцера под спускной кран высокого давления или гидроаккумулятора.

Отвод воздуха и случайно попавшей воды производится из матрицы 1 через трубку 8, а из матрицы 2 через зазоры 9 между трубкой 7 и отверстием в матрице.

Прижим заготовок матрицей 2 в матрице 1 производится клиновыми прижимами 10 или любыми другими, например винтовыми или гидра лич скими. № 150085

В начале процесса.,штамповки до достижения максимального дав"Т ления:происходит вытяжка по большому радиусу при незначительнои годвижности, чем обеспечивается осесимметричность днища. По мере увеличения давлеция ослабляют зажим краев заготовки и вытяжка происходит по малому радиусу.

Сварка краев заготовок и зажим их между фланцами матриц исключает возможность образования гофров.

Предмет изобретения

Способ штаMIIIQBKH-вытяжки давлением, например жидкости, передаваемым на поверхность листовых заготовок, помещенных в штамп, отличающийся тем, что, с целью обеспечения надежного уплотнения, штамповке подвергают одновременно две заготовки, сваренные между собою по краю при подаче между ними, например жидкости под давлением.
