Способ контроля затяжки резьбовых соединений

Способ контроля затяжки резьбовых соединений

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть применено для контроля степени затяжки резьбовых соединений деталей и узлов машин при их сборке. Целью изобретения является расширение области применения. К стягивающему элементу 1 (например, гайке) подводят тепловую энергию путем нагрева его с помощью соответствующего нагревателя, а затем с помощью дифференциального датчика 2 регистрируют разность тепловых потоков со смежных поверхностей стягивающего 1 и стягиваемого 4 элементов, по величине которой судят о качестве затяжки резьбового соединения. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sn 4 01 L 5/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. -"Г8ЫЕИО

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П4НТ СССР (21) 4336440/24-10 (22) 02.12.87 (46) 15.08.89. Бюл. У 30 (75) Д.Д.Гуцал (53) 531.781(088.8) (56) Гельфанд М.Л. и др. Сборка резьбовых соединений. М., 1978, с. 66.

Патент США У 4318302, кл. 73-761, 1982. (54) СПОСОБ КОНТРОЛЯ ЗАТЯЖКИ, РЕЗЬБОВЫХ СОЕДИНЕНИЙ (57) Изобретение относится к изме-. рительной технике и может быть применено для контроля степени затяжки

„„SU„„1500881 А 1

2 резьбовых соединений деталей и узлов машин при их сборке. Целью изобретения является расширение области применения. К стягивающему элементу 1 (например, гайке) подводят тепловую энергию путем нагрева его с помощью соответствующего нагревателя, а затем с помощью дифференциального датчика 2 регистрируют разность тепловых потоков со смежных поверхностей стягивающего 1 и стягиваемого 4 элементов, по величине которой судят о качестве затяжки резьбового соединения. 1 ил. рая функционально связана с качеством затяжки резьбового соединения.

Способ реализуют следующим образом.

К стягивающему элементу 1 резьбового соединения подводят тепловую энегию, например, путем нагрева его с помощью соответствующего нагревателя, а затем присоединяют к смежньм поверхностям стягивающего 1 и стягиваемого 4 элементов дифференциальный датчик 2 теплового потока и по показаниям вторичного прибора 3 судят о качестве затяжки контролируемого резьбового соединения, Формула и з о б р е т е н и я

Установившаяся разность тепловых потоков со смежных поверхностей элементов 1 и 4 зависит от термического сопротивления между ними, котоСоставитель А.Амаханов

Техред И,Верес Корректор С,Шекмар

Редактор И.Сегляник

Заказ 4856/36 Тираж 789 Подписное

ВНИИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-ÇS, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîö, ул. Гагарина, 101

3 1500881

Изобретение относится к измерительной технике и может быть применецо для контроля степени затяжки резьбовых соединений деталей и узлов машин при их сборке.

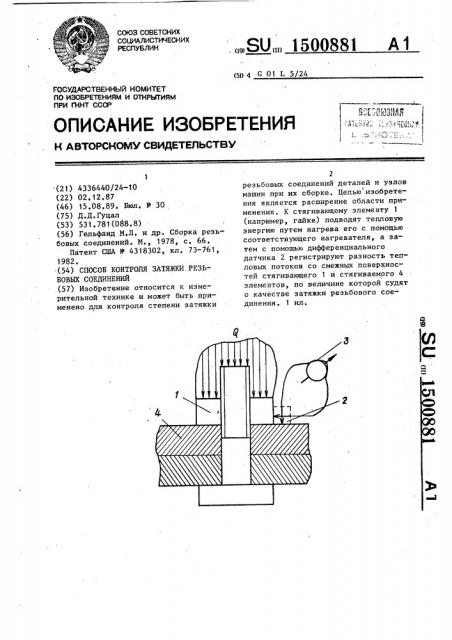

Цель изобретения — расширение области применения, На чертеже показана схема реализации способа. 1О

K стягивающему элементу 1 резьбового соединения подводят тепловую энергию и регистрируют с помощью дифференциального датчика 2 и вторичного прибора 3 разность тепловых по- 15 токов со смежных поверхностей стягивающего 1 и стягиваемого 4 элементов.

В результате нагрева стягивающего элемента 1 резьбового соединения, например, гайки, тепловой поток в 20 начальный момент времени от ее грани будет максимальным, что приводит к генерации максимального сигнала датчика 2 и соответствующих показа- . ний вторичного прибора 3. Затем тепловой поток через контактное термическое сопротивление между гайкой и стягиваемым элементом 4 пройдет на .другую рабочую часть датчика 2.

Это, в свою очередь, уменьшит вели- 30 чину результирующего сигнала вторичного прибора 3.

Способ контроля затяжки резьбовых соединений, заключающийся в том, что резьбовое соединение подвергают внешнему воздействию путем подвода энергии к стягивающему элементу соединения и регистрируют параметры реакции резьбового соединения на внешние воздействия, по величине которых судят о качестве затяжки, о т л и ч а юшийся тем, что, с целью расширения области применения, подвод энергии осуществляют нагревом стягивающего элемента соединения и регистрируют разность тепловых потоков со смежных поверхностей стягивающего и стягиваемого элементов соединения, по величине которой судят о качестве затяжки.
