Патент 1501

Приспособление для перевода трамвайных стрелок с вагона



№ 1501

Класс 20-i

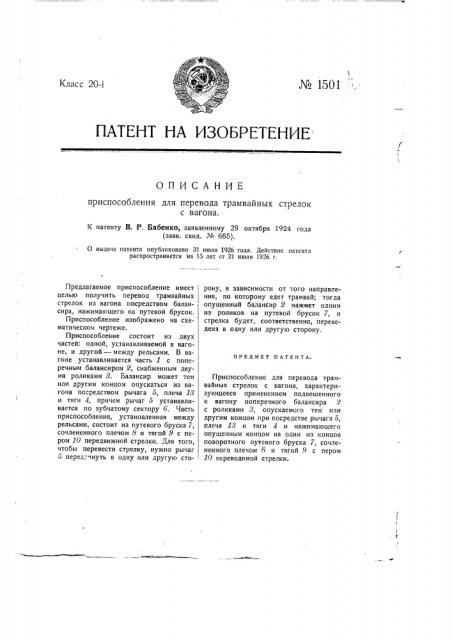

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для перевода трамвайных стрелок с вагона.

К патенту В. P. Бабенко, заявленному 29 октября 1924 года (заяв, свил. _#_o. 665).

О выдаче патента опубликовано 31 июля 1926 года. Действие патента распространяется на 15 лет от 31 июля 1926 г, ПРЕДМЕТ ПЛТЕНТЛ.

Предлагаемое приспособление имеет целью получить перевод трамвайных стрелок из вагона посредством балансира, нажимающего на путевой брусок.

Приспособление изображено на схематическом чертеже.

Приспособление состоит из двух частей: одной, устанавливаемой в вагоне, и другой — между рельсами. В ва-, гоне устанавливается часть 1 с поперечным балансиром 2, снабженным двумя роликами 8. Балансир может тем или другим концом опускаться из вагона посредством рычага о, плеча 13 и тяги 4, причем рычаг э устанавливается по зубчатому сектору 6. Часть приспособления, установленная между рельсами, состоит из путевого бруска 7, сочлененного плечом 8 и тягой 9 с пером 10 передвижной стрелки. Для того, чтобы перевести стрелку, нужно рычаг

5 перед.-. нуть в одну или другую сторону, в зависимости от того направления, по которому едет трамвай; тогда опущенный балансир 2 нажмет одним из роликов на путевой брусок 7, и стрелка будет, соответственно, переведена в одну или другую сторону.

Приспособление для перевода трамвайных стрелок с вагона, характеризующееся применением подвешенного к вагону поперечного балансира 2 с роликами 3, опускаемого тем или другим концом при посредстве рычага о, плеча 18 и тяги 4 и нажимающего опущенным концом на один из концов поворотного путевого бруска 7, сочлененного плечом 8 и тягой 9 с пером

10 переводимой стрелки.
