Реферат



Изобретение касается автоматического регулирования и может использоваться в системах питания топливом энергетических установок и в других отраслях техники. Цель изобретения - повышение точности и надежности регулятора давления прямого действия "до себя". Регулятор содержит корпус 1 с входным 2 и выходным 3 патрубками, соединенными соответственно с входным 4 и выходным 5 трубопроводами, клапан 6 с седлом 7, расположенный в промежуточной полости 8 корпуса, которая соединена с входным патрубком через проходные окна 9 седла. Клапан 6 образует с седлом 7 демпферную камеру 10, которая через радиальный зазор между седлом и клапаном сообщена с окнами 9. Пружина 11 задания установлена в полости 12 корпуса, которая отделена от промежуточной полости 8 перегородкой 13 и связана с клапаном 6 через толкатель 14 и подвижное основание 15 сильфона 16. Промежуточная полость 8 соединена с выходным патрубком, который соединен с выходным трубопроводом через гидравлическое сопротивление. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gi) 4 G 05 D 16/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4328163/24-24 (22) 17,11.87 (46) 15.08.89. Ьюл. У 30 (71) Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И.Ползунова (72) Б.Н.Фрейдии (53) 621.646.4 (088.8) (56) Авторское свидетельство СССР

11 974314, кл. G 05 D 16/04, 1981.

Регулятор давления прямого действия "до себя" УФ 62016. Проспект

ЦИНТИХимнефтемаш, XM-10, Р 3, 1983 °

„„SU 1501004 А I (5u) РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕИСТВИЯ "ДО СЕБЯ" (57) Изобретение касается автоматического регулирования и может использоваться в системах питания топливом энергетических установок и в других отраслях техники. Цель изобретения — повышение точности и надежности регулятора давления прямого действия "до себя". Регулятор содержит корпус 1 с входным 2 и выходным

3 патрубками, соединенными соответственно с входным 4 и выходным 5

3 1501004 4 ствие, например, уменьшения ее потребления иэ входного трубопровода 4 клапан 6 перемещается вверх,преодолевая усилие пружины 11, что приводит к увеличению потока жидкости через окна .9. Соответственно увеличивается расход жидкости через дополнительное гидравлическое сопротивление 17, что приводит к возрастанию давления, воздействующего на сильфон

16, При этом, так как эффективная площадь сильфона больше площади сечения седла 7, появляется усилие, направленное вверх и противодействующее усилив пружины 11. Выполнение запорного торца клапана 6 в виде тороидального козырька создает дополнительное усилие от реактивной силы струи, обтекающей козырек, направленное в ту же сторону, .то и усилие от сильфона, Выбором площадей сильфона 16 и дополнительного гидравлического сопротивления 17 можно независимо от конфигурации клапана 6 обеспечить не только компенсацию приращения суммарного усилия на сжатие пружины 11 и сильфона 16 при перемещении- клапана 6, но и превысить это приращение, что позволяет реализовать отрицательную степень неравномерности действия регулятора и, соответственно,скомпенсировать также потери давления во входном трубопроводе, обеспечив поддержание давления потребляемой рабочей жидкости практически без статической ошибки.

Настройка регулятора осуществляется изменением натяга пружины 11.

Клапан 6 фактически связан с седлом

7 шарнирно благодаря малой высоте центрирующей цилиндрической части седла, а свободное размещение подвижного основания сильфона между штотрубопроводами, клапан 6 с седлом 7, расположенный в промежуточной полости 8 корпуса, которая соединена с входным патрубком через проходные 5 окна 9 седла. Клапан 6 образует с седлом 7 демпферную камеру 10,которая через радиальный зазор между седлом и клапаном сообщена с окнами 9. Пружина 11 задания установлена 10

Изобретение относится к автоматическому регулированию и может использоваться в системах питания топливом энергетических установок и в других отраслях техники. 20

Цель изобретения — повышение точности и надежности регулятора.

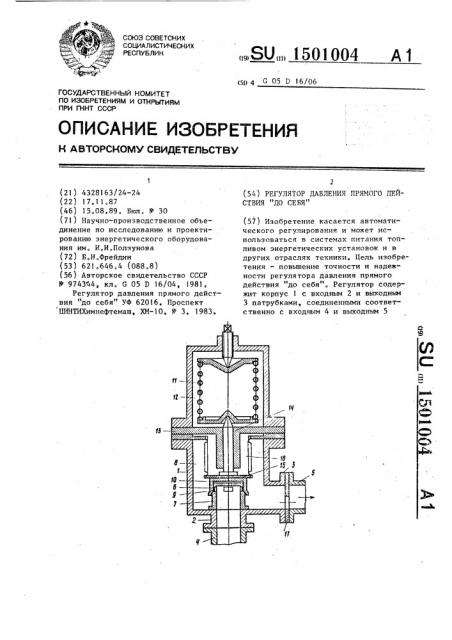

На чертеже изображен описываемый регулятор.

Регулятор содержит корпус 1. с 25 входным 2 и выходным 3 патрубками, соединенными соответственно с входным 4 и выходным 5 трубопроводами, клапан 6 с седлом 7, расположенные в промежуточной полости 8 корпуса, 30 которая соединена с входным патрубком через проходные окна 9 седла 7 клапана 6, образующего с седлом демпферную камеру 10, которая через радиальный зазор между седлом и клапаном сообщена с окнами 9. Пружина

11 задания установлена в полости 12 корпуса, которая отделена от промежуточной полости 8 перегородкой 13 и связана с. клапаном 6 через толкатель 40

14 и подвижное основание 15 сильфона 16, которое свободно размещено между штоком и клапаном, Между выходным патрубком 3 и трубопроводом 5 устаиовг,ено гидравлическое сопротивле- 45 ние 17, например диафрагма или запорный ве:чтиль, Регулятор работает следующим образом.

Рабочая жидкость иэ входного патрубка 2 через седло 7, окна 9 и радиальный зазор между седлом и клапаном 6 поступает в демлферную камеру

10, Давление рабочей жидкости в демпФерной к ере создает демпфирующее усилие, действующее на клапан 6 и возникающее при перемещении клапана, При увеличении давления рабочей жидкости во входном патрубке 2 вследв полости 12 корпуса, которая отделена от промежуточной полости Я перегородкой 13 и связана с клапаном 6 через толкатель 14 и подвижное основание 15 сильфона !6Ä Промежуточная полость 8 соединена с выходным патрубком, который соединен с выходным трубопроводом через гидравлическое сопротивление. 1 з.п„ ф-лы, 1 ил.

5 150 ком и клапаном позволяет исключить воэможность "заедания" штока, что повышает надежность регулятора.

1004

Формула изобретения

2. Регулятор по п.1, о т л и " ч а ю шийся тем, что подвижное основание сильфона свободно размещено между штоком и клапаном.

Составитель А.Габрильянц Техред М.Ходанич

Корректор М. В асиль ев а

Редактор А.Маковская

Заказ 4865/42 Тираж 788 Подписное

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5 с

Производственно-издательский комбинат "Патент", r.Óêãîðoä, ул. Гагарина, 101 о

1, Регулятор давления прямого действия "до себя", содержащий корпус с входным и выходным патрубками,соединенными соответственно с входным и выходным трубопроводами, клапан, расположенный в промежуточной полости корпуса, которая соединена с входным патрубком через седло клапана, а также с выходным патрубком,пружнну задания, расположенную в полости корпуса, которая отделена от промежуточной полости перегородкой, причем пружнна задания связана через шток с клапаном, сильфон, расположенный соосно штоку, отличающийся тем, что, с целью повышения точности и надежности регулятора, сильфон установлен в промежуточной полости, причем шток связан с клапаном через подвижное основание сильфона, эффек10 тивная площадь силъфона больше площади сечения седла клапана, а между выходным патрубком н выходным трубопроводом установлено гидравлическое сопротивление, 15
