Устройство для изготовления кодовых матриц постоянных запоминающих устройств

Устройство для изготовления кодовых матриц постоянных запоминающих устройств

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике. Цель изобретения - повышение производительности устройства для изготовления кодовых матриц постоянных запоминающих устройств. Поставленная цель достигается за счет того, что в устройстве технологический шаблон 13 установлен на подвижном столе 8 с возможностью перемещения его в двух взаимно перпендикулярных направлениях, при этом технологический шаблон при одной установке взаимодействует по заданной программе поочередно с механизмами раскладки 3, пайки 4 и обвязки 5 кодовых проводов. 5 ил.

СОЮЗ COBETCHHX.

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (59 4 С 11 С 5/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4315486/24-24

{22) 28.07.87 (46) 15.08.89. Бюл, Р 30 (72) В.Г. Крейнин и С.Я. Шульман (53) 681.327.6(088.8) (56) Авторское свидетельство СССР

9 1117700, кл. G 11 С 5/12, 1983, Авторское свидетельство СССР

Ф 736168, кл. С 11 С 5/12, 1977, (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

КОДОВЫХ МАТРИЦ ПОСТОЯННЫХ ЗАПОМИНАЮЩИХ УСТРОЙСТВ (57) Изобретение относится к вычислительной технике. Цель изобретенияЧ

„„SU 1501154 А 1

2 повышение производительности устройства для изготовления кодовых матриц постоянных запоминающих устройств.

Поставленная цель достигается за счет того, что в устройстве технологический шаблон 13 установлен на подвижном столе 8 с возможностью перемещения его в двух взаимно перпендикулярных направлениях, при этом технологический шаблон при одной установке взаимодействует по заданной программе поочередно с механизмами раскладки 3, пайки 4 и обвязки 5 кодовых проводов. 5 ил.

3 150115

Изобретение относится к вычислительной технике, в частности к технологическим устройствам для изготовления кодовых матриц постоянных запоминающих устройств.

Цель изобретения — повышение производительности,устройства.

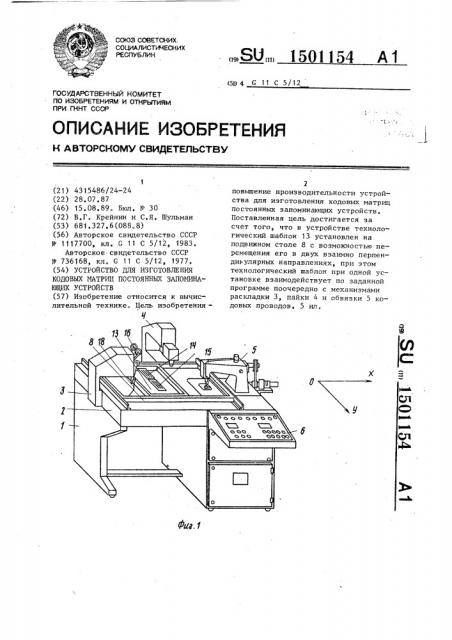

На фиг. 1 представлено устройство, общий вид, на фиг. 2 - механизм за- 10 крепления проводов на контактных штырьках кодовой матрицы; на фиг ° 3 механизм пайки; на фиг, 4 — кинематическая схема механизма обвязки; на фиг. 5 — кинематическая схема 15 подвижного стола.

Устройство состоит из рамы 1, на которой закреплен неподвижнык стол 2.

На неподвижном столе установлены механизм 3 раскладки кодовых проводов, механизм 4 пайки и механизм 5 обвязки кодовых проводов.

На раме 1 закреплен блок 6 управления. На неподвижном столе закреплены направляющие 7, в которых установ«25 лен с возможностью перемещения по направляющим в двух взаимно перпендикулярных направлениях (по оси Х и

Y) подвижный стол 8, состоящий из двух раздельных кареток 9 и 10, перемещающихся соответственно по осям

Х и Y и электроприводов 11 и 12»

На подвижном столе закрепляется технологический шаблон 13 с установленными на нем кодовой матрицей 14 и 35 имитаторами сердечников 15. Механизм

3 раскладки кодовых проводов снабжен катушкой 16 с кодовым проводом 17 и исполнительной трубкой 18, электродвигателем 19 привода кулачка 20, 40 реализующего пространственное перемещение исполнительной трубки 18, за крепленной в толкателе 21.

Механизм 4 пайки состоит из катушки 22 с припоем 23 (в виде намотанной про олоки), ведущего ролика

24 подачи припоя с приводом (условно не показан), прижимного ролика 25, камеры дозирования 26, отрезного ножа 27, жиклера 28, башмака 29, жала паяльника 30, нагревателя 31, взаимодействующего с контактным штырьком.

32 кодовой матрицы 33. Механизм 5 обвязки кодовых проводов включает в себя иглу 34, катушку 35 с обвязывающей нитью 36, челнок 37, установочный стержень 38 технологического шаблона 13.

Устройство работает следующим образом.

По сигналу от блока 6 управления . включаются электроприводы 11 и 12, перемещающие каретки 9 и 10 в поло" жение раскладки кодовых проводов, осуществляемой с помощью механизма 3. При этом конец кодового провода 17, смотанный с катушки 16, закрепляется к одному из контактных штырьков кодовой матрицы 14, принятому эа базовый (условно не показан).

По команде от блока управления 6 подвижный стол 8 перемещает технологический шаблон по заданной программе относительно исполнительной трубки 18, выставляя его в требуемое положение, при котором производится закрепление кодового провода на следующем контактном штырьке 32, путем многократного обкручивания провода вокруг него, реализуемого кулачковым механизмом, толкатель 21 которого, качаясь относительно осей пространственного шарнира, воспроизводит движение исполнительной трубки

18 по заданной замкнутой траектории.

Далее технологический шаблон 13 перемещается по координатам Х и Y относительно неподвижной исполнительной трубки 18, осуществляя прокладку кодового провода 17 между имитаторами сердечников 15 в соответствии с заданной программой. Затем технологический шаблон перемещается к исполнительной трубке и автоматически выставляется в положение, при котором происходит закрепление кодового провода на очередном контактном штырьке кодовой матрицы. Эти циклы повторяются многократно до тех пор, пока не будет сформирован кодовый жгут. Затем осуществляется процесс пайки, который осуществляется следующим образом.

По команде от блока управления шаблон выставляется в положение, при котором штырьки кодовой матрицы располагаются под механизмом 4 пайки. Вращением ролика 24 с катушки 22 подается припой 23 в камеру дозирования 26.

Поворотом отрезного ножа 27 (привод его условно не показан), отрезается требуемая доза припоя, которая через жиклер 28 попадает в жало паяльника

30, где происходит расплавление припоя с помощью нагревателя 31, При

150 этом расплавленный припой удерживается от вытекания из жала паяльника за счет естественного поверхностного натяжения жидкости. Опусканием башмака 29 на глубину погружения контактного штырька 32 в жало паяльника осуществляется паяное соединение кодового провода 17 с контактным штырьком 32. Для обвязки кодовых проводов нитью технологический шаблон перемещается в исходное положение к механизму 5. При положении имитаторов сердечников 15 относительно иглы 34 (на фиг. 4) происходит обвязка нитью

36 сформированных кодовых проводов посредством взаимодействия иглы 34 с челноком 37.

1154 формула изобретения устроиство для изготовления кодо вых матриц постоянных запоминающих устройств, содержащее раму, неподвиж5 ный стол, технологический шаблон с имитаторами сердечников, механизмы раскладки, пайки и обвязки кодовых проводов и блок управления, о т л ич а ю щ е е с я тем, что, с целью повышения производительности устройства, технологический шаблон установлен на подвижном столе, выполненном в виде двух связанных между собой кареток, закрепленных в направляющих неподвижного стола с возможностью перемещения в двух взаимно перпендикулярных направлениях, 1501154
