Маломоментный проволочный токопровод

Маломоментный проволочный токопровод

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Целью изобретения является снижение момента инерции. Токопровод состоит из соосных колодок 1,2. Колодки 1,2 имеют лепестки 4 с выемками для закрепления проводников 3, проходящих через отверстия в колодках 1,2 с прямолинейными участками. Выполнение в лепестках 4 выемок и прямолинейных участков в отверстиях колодок 1,2 препятствует скручиванию проводов. 3 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Фие.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4259726/24-07 (22) 06.04.87 (46) 15.08.89. Бюл. К 30 (72) Г.А.Быков и Н.М.Клюкина (53) 62 1.315 (088.8) (56) Авторское свидетельство СССР

Ф 396772, кл. Н 01 P 35/00, 1968.

Смолянский Г.А. Детали и узлы гироскопических приборов. — Атлас конструкций. М.: Машиностроение, 1975, с.230-235.

„„SU„„1501202 A 1 (51)4 Н 01 R 35/00

2 (54) MAJIOMOMEHTHblA ПРОВОЛОЧНЫЙ ТОКОПРОВОД (57) Изобретение относится к электротехнике. Целью изобретения является снижение момента инерции. Токопровод состоит иэ соосных колодок

1,2. Колодки 1,2 имеют лепестки 4 с выемками для закрепления проводников 3, проходящих через отверстия в колодках 1,2 с прямолинейными участками. Выполнение в лепестках 4 выемок и прямолинейных участков в отверстиях колодок 1,2 препятствует скручиванию проводов. 3 ил.

3 150120

Изобретение относится к приборостроению и может быть использовано при изготовлении маломоментных проволочных токопроводов.

Цель изобретения — снижение моМен5 та инерции.

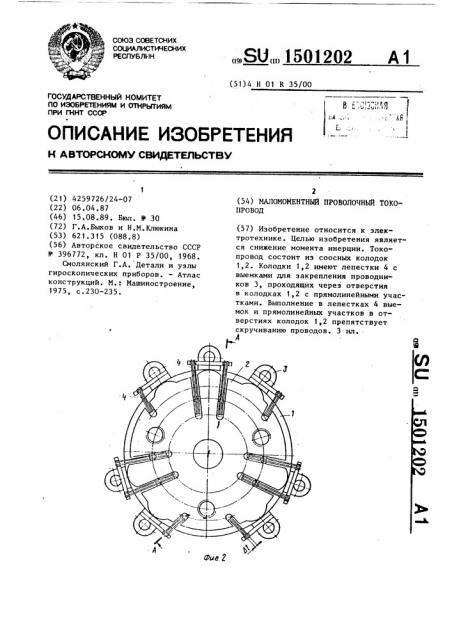

На фиг.1 изображен предлагаемый токопровод, продольный разрез; на фиг.2 — то же, в плане; на фиг.3 лепесток с радиусными выемками.

Токопровод состоит из двух соосно расположенных цилиндрических колодок

1, 2 с запрессованными в них лепестками 3 (фиг.1), имеющими по четыре радиусные выемки (фиг.3) на.которых закрепляется каждый из двух проводников 4 жгута, проходящих через отверстия колодок.

При сборке токопровода зазор между колодками на 0,2 мм больше, чем при установке в прибор. Каждый проводник 4 оказывается на расстоянии друг от,??руга, обусловленном д1 (фиг.1), и проходит в отверстия колодок, касаясь их прямолинейной поверхности. Поскольку сборка происходит с некоторым натяжением проводников, то последние не сближаются друг с другом, как в случае отверстия с криволи11ейной поверхностью и находятся на расстоянии Dl друг от друга, определяемым шагом радиусных выемок на лепестках.

При установке то1:опровода в при35 бор, зазор между колодками уменьшают на 0,2 мм. При этом проводники отводят от прямолинейной поверхности отверстий колодок и, в силу упругих свойств, располагаются на 40 расстоянии dl друг от друга.

Предлагаемое техническое решение соответствует выражению для жесткости токопровода: — (Л)+К (р(1)з?п +

Е1 Г 1 45

1, 1

+ й(Л) cos с1) 2q . f (Л) соя, где E — модуль упругости;

I — момент инерции сечения токопровода;

Š— дл?1на прямол??ней?1ого участка оси токопровода;

m,(Ë),р(Л), f,(Ë), 55

f (Л) — значения коэффициентов жесткости токопровода; угол наклона водила в плоскости XZ н точке Л; радиус водила;

12

11

Л=

1Г Д 4

I=n °

64 диаметра проводника.

Улучшение указанной характеристики обеспечивается за счет введения прямолинейного участка поверхности в отверстиях околодок и наличия 2п радиусных выемок на лепестках для закрепления и проводников.

Положительный эффект достигается эа счет снижения момента инерции.

Формула изобретения

Маломоментный проволочный токопровод, содержащий две соосно расположенные колодки с соосными отверстиями с воэможностью их поворота на некоторый угол одна относительно другой, выходные лепестки которых имеют симметричные выемки для закрепления Il гибких проводников, проходящих через соосные отверстия, и соединяющих лепестки, о т л и— ч а ю шийся тем, что, с целью снижения момента инерции, соосные отверстия выполнены с прямолинейными участками, перпендикулярными оси проводников и контактирующими с ними, а лепестки имеют и симметричных выемок для закрепления каждого иэ проводников. где n - количество проводников в токопроводе;

d — диаметр сечения проводника.

Таким образом, жесткость токопровода пропорцинальна моменту инерции, который зависит от диаметра проводника в четвертой степени и числа проводников. При соединении даже двух проводников жесткость токопровода мо-жет увеличиться в 8 раз, поэтому крайне необходимо разделение проводников друг от друга на всем их протяжении, Изобретение позволяет снизить жесткость токопровода и увеличения

1501202

Фиг 1

Составитель Ю.Киселев

Тсхред М,Дидык

Корректор М.Пожо

Редактор М. Товт.ш

Тираж 615

Заказ 4883/52

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательск п комбинат "Патент", г. Ужгород, ул. Гагарина, 101
