Герметичный кабельный ввод

Герметичный кабельный ввод

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике, а именно к устройствам герметичных вводов, предназначенных для герметичного электрического соединения радиотехнических блоков. Целью изобретения является улучшение эксплуатационных свойств ввода и упрощение его конструкции. Нажимной элемент 3 выполнен в виде охватывающего уплотнительный элемент 2 гибкого шланга с укрепленными на его концах втулками 10. Один из торцов втулки развальцован и расположен в отверстии 4 корпуса 1, на поверхности которого выполнена канавка 7. Уплотнительный элемент с утолщением круглого сечения 8 на его концах огибает развальцованный торец втулки, а утолщение расположено в образованном наружной поверхностью торца втулки и поверхностью канавки корпуса кольцевом зазоре 12, величина которого равна диаметру утолщения, что позволяет создать герметичный канал между блоками устройств, в котором с надежной герметизацией можно проложить кабель или пучок кабелей разного диаметра. Кроме того, этот канал может обеспечить подвод воздуха или жидкости между блоками. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1501204

А1 (51)4 Н 02 С 3/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИ4ЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH ГКНТ СССР (21) 4361672/24-07 (22) 26.10.87 (46) 15.08.89. Бюл. Р 30 (72) В.А.Драгунов (53) 621 ° 315 (088. 8) (56) Авторское свидетельство СССР

У 824320, кл. Н 01 .В 17/26, 1979. (54) ГЕРИЕТИЧНЫЙ КАБЕЛЬНЫЙ ВВОД (57) Изобретение относится к электротехнике, а именно к устройствам герметичных вводов, предназначенных для герметичного электрического соединения радиотехнических блоков. Целью изобретения является улучшение эксплуатационных свойств ввода и упрощение его конструкции, Нажимной элемент 3 выполнен в виде охватывающего уплотнительный элемент 2 гибкого

2 шланга с укрепленными на его концах втулками 10. Один иэ торцов втулки раэвальцован и расположен в отверстии 4 корпуса 1, на поверхности которого выполнена канавка 7. Уплотнительный элемент с утолщением круглого сечения 8 íà его концах огибает развальцованный торец втулки, а утолщение расположено в образованном наружной поверхностью торца втулки и поверхностью канавки корпуса кольцевом зазоре 12, величина которого равна диаметру утолщения, что позволяет создать герметичный канал между блоками устройства, в котором с надежной герметиэацией можно проложить кабель или пучок кабелей разного диаметра. Кроме того, этот канал может обеспечить подвод воздуха или жидкости между блоками. 1 ил.

01204 4 эластичного материала, на концах которой по периметру выполнено утолщение 8 круглого сечения. Нажимной элемент 3, охватывающий эластичную трубку, выполнен в виде гибкого шланга 9 с втулками 10 на концах, которыми нажииной элемент 3 входит в отверстие 4 корпуса 1. Края 11 втулки 10 развальцованы, уплотнительный элемент на части длины огибает развальцованный торец втулки нажимного элемента, а утолщение 8 íà его торцах расположено в кольцевом зазоре

12, образованном наружной поверхностью торца втулки 10 и поверхностью канавки 7. Величина кольцевого зазора 12 равна диаметру утолщения 8.

Устройство работает следующим образом.

Нажииной элемент 3, содержащий втулки 10, надевается на эластичную трубку уплотнительного элемента 2, при этом концы трубки выворачиваются, за утолщения 8 слегка оттягиваются по наружной стороне краев 11 втулок

10 и фиксируются, например, монтажными нитками для удобства дальнейшей сборки. Внутри подготовленного шланга прокладывается кабель 5 с разъемом или без него, после чего эта сборка (после снятия фиксации) одной стороной вставляется в корпус 1, приФормула

40

50

3 15

Изобретение относится к электротехнике, а именно к устройствам герметичных вводов кабелей с закрепленными на них разъемами в отверстия корпусов радиотехнических блоков и предназначено для герметичного электрического соединения этих блоков друг с другом.

Цель изобретения — улучшение эксплуатационных свойств устройства и упрощение его конструкции.

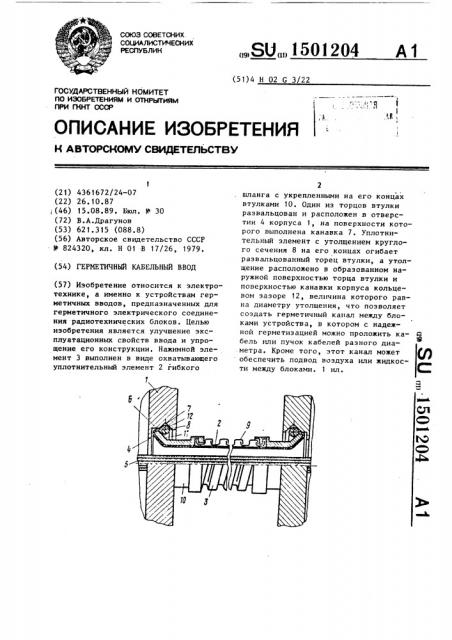

На чертеже изображен герметичный кабельный ввод, соединяющий два радиотехнических блока, общий вид.

Устройство содержит корпус 1, уплотнительный элемент 2 и нажимной элемент 3. В корпусе 1 выполнено отверстие 4 для кабелей 5. На образующей поверхности 6 отверстия 4 выполнена канавка 7 ° Уплотнительный элемент. 2 выполнен в виде трубки из надлежащий блоку. При этом утолщение

8 с трениеи перемещается по зазору между соединенными деталями под действиеи сил сокращения эластичной трубки. После того, как утолщение

8 попадает в канавку 7, трубка, стремясь сократиться до первоначального ,состояния, подтягивает утолщение 8 и оно оказывается зажатым в зазоре

12, заклинивая втулку 10 в отверстии.

В том же порядке производятся операции и с другим концом жгута, который вставляется в корпус, принадлежащий второму блоку. Благодаря тому, что оболочка выполнена гибкой, соединение упрощается.

Такии образом, нажимной элемент служит средством закрепления с двух концов эластичной трубки и одновременно средством ее механической защиты по всей длине, т.е. создается герметичный канал, в котором с требуемой надежностью герметизации

25 можно проложить коаксиальный кабель из проводов и отдельный провод. Канал обеспечивает также подвод охлаждающего воздуха или жидкости. изобретения

Герметичный кабельный ввод, содержащий корпус с отверстием для прохода кабеля, уплотнительный элемент в виде трубки из эластичного материала и нажимной элемент, о т л и ч а юшийся тем, что, с целью улучшения эксплуатационных свойств и упрощения конструкции, нажимной элемент выполнен в виде охватывающего уплотнительный элемент гибкого шланга с укрепленными на его концах втулками, один из торцов каждой из которых расположен в отверстии корпуса и раэвальцован, на поверхности отверстия корпуса выполнена кольцевая канавка, а на концах трубки по ее периметру — утолщения круглого сечения, при этом часть трубки огибает развальцованный торец втулки нажимного элемента, а утолщение расположено в образованном между наружной поверхностью втулки и поверхностью канавки кольцевом зазоре, величина которого равна диаметру утолщения.
