Способ горизонтального непрерывного литья слитков и машина для его осуществления

Способ горизонтального непрерывного литья слитков и машина для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к непрерывной разливке металлов и сплавов на машинах горизонтального типа. Цель изобретения - повышение стабильности процесса литья и стойкости кристаллизатора . Кристаллизатор установлен в баидаже с возможностью вращения, а между Рандажом и кристаллизатором установлен дополнительный бандаж, соединенный с кристаллизатором с возможностью взаимного перемешения на малую величинуугла. Способ включает придание кристаллизатору возвратно-поворотного движения относительно слитка и вибрирующего движения с малой амплитудой , направленного вокруг оси кристаллизатора . 2с. п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН, (я)5 В 22 D 11/00

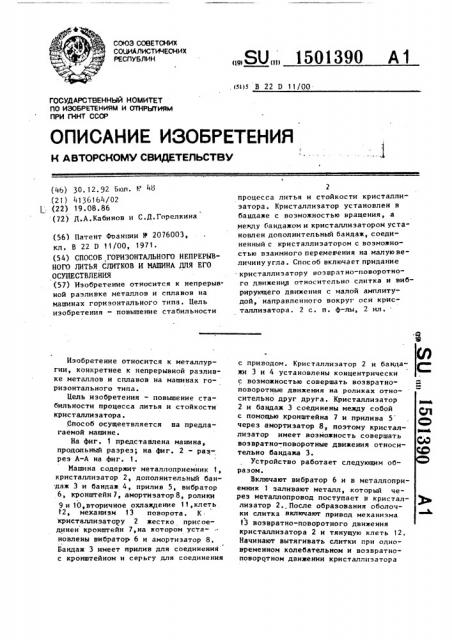

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ р(:К;УДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ H QTHPblTHSlM

ПРИ ГКНТ СССР (46) 30. 12. 92 Бюл. 40 (21) 4136164/02 (22) 19. 08. 86 (72) Д.A.Êàáèíîâ и С.Д. Горелкина (56) Патент Фоанпии У 2076003, кл. В 22 D 11/00, 1971. (54) СПОСОБ, ГОРИЗОНТАЛЬНОГО. НЕПРЕРЫВНОГО ЛИТЬЯ СЛИТКОВ И МАШИНА ДПЯ ЕГО

ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к непрерывной разливке металлов и сплавов на машинах горизонтального типа. Цель изобретения — повышение стабильности

Изобретение относится к металлургии, конкретнее к непрерывной разливке металлов и сплавов на машинах горизонтального типа.

Цель изобретения — повышение стабильности процесса литья и стойкости кристаллиэатора. .Способ осущеетвляется ва предлагаемой машине.

На фиг. представлена машина, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.

Машина содержит металлоприемник 1, кристаллиэатор 2, дополнительный бандаж 3 и бандаж 4, прилив 5, вибратор

6, кронштейн 7, амортизатор 8, ролики

9 н 10,вторичное охлаждение 11,клеть

t2, механизм 13 поворота. К кристаллизатору 2 жестко присое" динен кронштейн 7,на котором установлены вибратоР 6 и амортизатор 8. г

Бандаж 3 имеет прилив для соединения с кронштейном и серьгу для соединения

„.,SU„„1501390 А 1 процесса литья и стойкости кристаллиэатора. Кристаллизатор установлен в бандаже с воэможностью вращения, а между бандажом и кристаллиэатором установлен дополнительный бандаж, соединенный с кристаллиэатором с возможностью взаимного перемещения на малую величинуугла. Способ включает придание кристаллиэатору возвратно-поворотного движения относительно слитка и вибрирукнцего движения с малой амплитудой, направленного вокрут оси кристаллизатора. 2 с. и. ф-лы, 2 ил. приводом. Кристаллизатор 2 и банда- Сю жи 3 и 4 установлены концентрически с возможностью совершать возвратно- Я поворотные движения на роликах относительно друг друга. Кристаллиэатор

2 и бандаж 3 соединены между собой р с помощью кронштейна 7 и прилива 5 через амортизатор 8, поэтому кристаллиэатор имеет воэможность совершать возвратно-поворотные движения относительно бандажа 3.

CO

Устройство работает следующим образом.

Включают вибратор 6 и в металлоприемник 1 заливают металл, который через металлопровод поступает в кристал- )ф лиэатор 2.. После образования оболочки слитка включают привод механизма

13 возвратно-поворотного движения кристаллиэатора 2 и тянущую клеть 12.

Начинают вытягивать слитки при одновременном колебательном и воэвратноповоротном движении кристаллизатора

3 150 относитслько оси слитка. Процесс вытлгивания слитка продолжается до израсходования всего металла, после vего машина выключается.

Вибратор 6 может включаться как до заполнения металлоприемника металлом, так и после его заполнения.

Для осуществления способа кристаллиэатору придают возвратно-поворотные движения относительно слитка на угол 5 ... 18 . Одновременно кристаллиэатору сообщают вибрирующие движения с малой амплитудой, что позволяет увеличить скорость скольжения кристаллиэатора относительно слитка и частоту изменения направления скольжения.

1390 жинн или отрезков резины, установленных с двух сторон или с одной.

П р и и е р. Отливают заготовку диаметром 100 мм иэ стали 35 ГС по режимам: с одним качанием (прототип) и с качанием и вибрацией с частотой

50 Гц и амплитудой 0,5 мм.

В результате увеличения скорости

10 скольжения и частоты изменения направления скольжения в предлагаемом способе по сравнению с прототипом повысилась скорость вытягивания с 1,2 до 1,5 м/мин, качество поверхности

1$ 1улучшилось на 10Х, а стойкость кристаллизатора увеличилась в 2 раза. формула и э о б р е т е н и я

Дополнительные вибрирующие коле" бания кристаллизатора относительно оси необходимы для увеличения скорости скольжения кристаллизатора относительно оси. При большой скорости скольжения исключаются местные приваривания слитка к кристаллиэатору и, следовательно, повьппается стойкость кристаллизатора. Частая смена направления движения (вибрация) резко умень" шает время контакта одних и тех же точек кристаллизатора и слитка, что предотвращает местные приваривания слитка и кристаллизатора.

Вибрирующие движения кристаллиэатора относительно слитка сникают 35 усилия вытягивания слитка.

Соединение металлоприемника и металлопровода с кристаллиэатором может быть как жестким, Talc и с возмож-40 .остью относительного перемещения.

Амортизаторы необходимы для смягчения ударных нагрузок на механизм возвратно-поворотного движения кристяллиэятора ° i5

Конструкция амортизаторов может быть различной, например в виде пру1. Способ горизонтального непрерывного литья слитков, включающий подачу металла в кристаллиэатор,.вытягивание из него заготовки и сообщение кристал лиэатору возвратно-поворотного перемещения относительно поверхности заготовки, отличающийся тем, что, с целью повышения стабильности процесса литья и повьппения стойкости кристаллизатора, кристаллиэатору сообщают вибрацию в плоскости его возвратно-поворотного перемещения.

2. Горизонтальная машина для непрерывного литья слитков, содержащая раму, металлоприемник с металлопроводом и кристаллиэатор, смонтированный в бандаже с воэможностью воэвратноповоротного перемещения относительно технологической оси машины, о т л ичающая с я тем, что, с целью повьппения стабильности процесса литья и повышения стойкости кристаллиэатора, она снабжена вибратором, амортизирующим устройством и дополнительным бандажом с приливом, причем дополнительный бандаж контактирует с кристаллизатором посредством амортизирующего устройства.

1501 390

>Е7 Р Я Ю

Составитель А.Попов

Техред М.Дидык Корректор М.Самборская

Редактор Г.Моэжечкова

Заказ 571 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10I
