Реферат

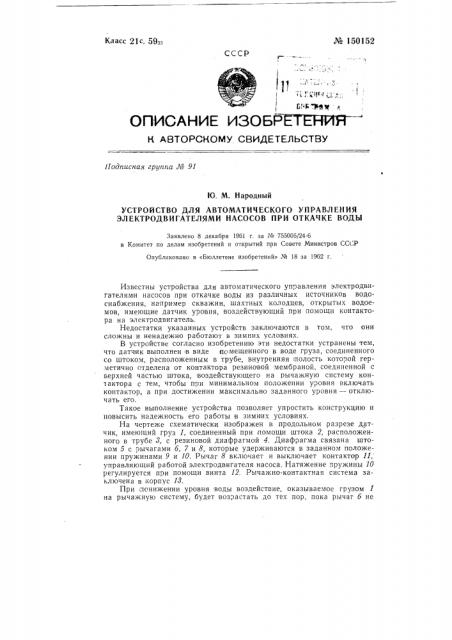

3 о, 150152

Класс 21с, 59зз

СССР

Г1 опиодние изовРетевия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 91

IG. М. Народный

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ЭЛЕКТРОДВИГАТЕЛЯМИ НАСОСОВ ПРИ ОТКАЧКЕ ВОДЫ

Заявлено 8 декабря 1961 г. за М 755005/24-6 в Комитет по делам изобретений и открытий при Совете Министров CCl P

Опубликовано в «Бюллетене изобретений» № 18 за 1962 г.

Известны устройства для автоматического управления электродвигателями насосов .при откачке воды из различных источников водоснабжения, например скважин, шахтных колодцев, открытых водоемов, имеющие датчик уровня, воздействующий при помощи контактора на электродвигатель.

Недостатки указанных устройств заключаются в том, что они сложны и ненадежно работают в зимних условиях.

В устройстве согласно изобретению эти недостатки устранены тем, что датчик выполнен в виде пг мещенного в воде груза, соединенного со штоком, расположенным в трубе, внутренняя полость которой герметично отделена от контактора резиновой мембраной, соединенной с верхней частью штока, воздействующего на рыча>кную систему кон Iàêò0ðà с тем, чтобы при минимальном положении уровня включать контактор, а при достижении максимально заданного уровня — отключать его.

Такое выполнение устройства позволяет упростить конструкцию и повысить надежность его работы в зимних условиях.

На чертеже схематически изображен в продольном разрезе датчик, имеющий груз 1, соединенный при,помощи штока 2, расположенного в трубе 8, с резиновой диафрагмой 4. Диафрагма связана штоком 5 с рычагами б, 7 и 8, которые удерживаются в заданном положении пружинами 9 и 10. Рычаг 8 включает и выключает контактор 11, управляющий работой электродвигателя насоса. Натяжение пружины 10 регулируется при помощи винта 12, Рычажно-контактная система заключена в корпус 18.

При гпонижении уровня воды воздействие, оказываемое грузом 1 на рычажную систему, будет возрастать до тех пор, пока рычаг б не № 150152 передвинет влево рычаг 7, замкнув при помои и рычага 8 контактор 11 и включив насос.

При повышении уровня воды выталкивающая сила, воздействующая на груз 1, будет воздействовать на рычажную систему. По мере по вышения уровня к этой силе прибавится усилие, возникающее от воздуха, сжимаемого в трубе 8 поднимающейся водой, и действующее на диафрагму" 4. В заданном уровне рычаг б под действием результирующей силы передвинет рычаг 7 вправо и при помощи рычага 8 отключит контактор 11, отключив при этом насос.

Предмет изо б ретен ия

Устройство для автоматического управления электродвигателями насосов при откачке воды из различных источников водоснабжения, например скважин, шахтных колодцев, открытых водоемов, содержащее датчик уровня, воздействующий при;помощи контактора на электродвигатель, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности работы в зимних условиях, датчик выполнен в вид помещенного в воде груза, соединенного со штоком, расположенным в трубе, внутренняя полость которой герметично огделена от контактора резиновой мембраной, соединенной с верхней частью штока, воздействующего на рычажную систему контактора с ем, чтобы при минимальном положении уровня включать контактор, а при достижении максимального заданного уровня — отключать его. № 150152
