— Рй--Н О1 93

«»

Класс 23, 1

СССР

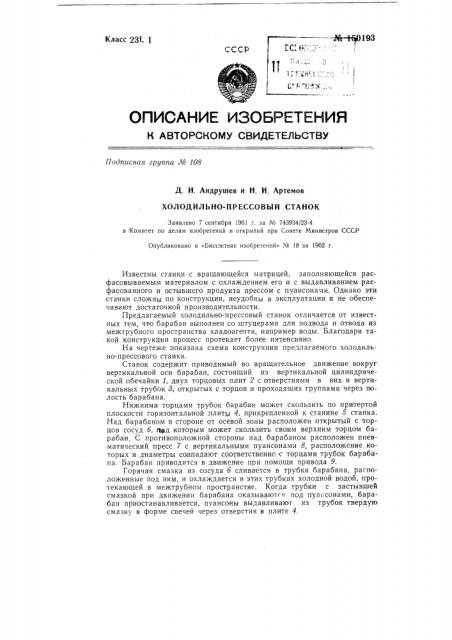

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 108

Д. И. Андрушев и Н. И. Артемов

ХОЛОДИЛЬНО-ПPЕССОВЫЙ СТАНОК

Заявлено 7 сентября 1961 г. за ¹ 743934/23-4 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» No 18 за 1962 г.

Известны станки с вращающейся матрицей, заполняющейся расфасовываемым материалом с охлаждением его и с выдавливанием расфасованного и остывшего продукта прессом с пуансонами. Однако эти станки сложны по конструкции, неудобны в эксплуатации и не обеспечивают достаточной производительности.

Предлагаемый холодильно-прессовый станок отличается от известных тем, что барабан выполнен со штуцерами для подвода и отвода из межтрубного пространства хладоагента, например воды. Благодаря такой конструкции процесс протекает более интенсивно.

На чертеже показана схема конструкции предлагаемого холодильно-прессового станка.

Станок содержит приводимый во вращательное движение вокруг вертикальной оси барабан, состоящий из вертикальной цилиндрической обечайки 1, двух торцовых:плит 2 с отверстиями в них и вертикальных трубок 8, открытых с торцов и проходящих группами через полость барабана.

Нижними торцами трубок барабан может скользить по притертой плоскости горизонтальной;плиты 4, прикрепленной к станине 5 станка.

Над барабаном в стороне от осевой зоны расположен открытый с торцов сосуд б, ярд которым может скользить своим верхним торцом барабан. С противоположной стороны над барабаном расположен пневматический пресс 7 с вертикальными пуансонами 8, расположение которых и диаметры совпадают соответственно с торцами трубок барабана. Барабан приводится в движение при помощи привода 9.

Горячая смазка из сосуда б сливается в трубки барабана, расположенные под ним, и охлаждается в этих трубках холодной водой, протекающей в межтрубном пространстве. Когда трубки с застывшей смазкой при движении барабана оказываютг< под пуансонами, барабан приостанавливается, пуансоны выдавливают из трубок твердую смазку в форме свечей через отверстия в плите 4. № 150193

Предмет изобретения

Холодильно-прессовый станок для слива, охлаждения и расфасовки твердых смазок и .подобных веществ, состоящий из станины и приводимого во вращение вокруг вертикальной оси барабана, охлаждаемого хладоагентом, емкости для заполнения форм в барабане и пресса с пуансонами для удаления из форм расфасованной продукции, отл ич а ю шийся тем, что, с целью интенсификации процесса, барабан выполнен кожухо-трубчатой конструкции со штуцерами для подвода и отвода из межтрубного пространства хладоагента например воды.

Выкод 5od

Юход додь!
