Реферат



Изобретение предназначено для установок контактных головок электродов на биологически активные точки (БАТ), плотно расположенные в труднодоступных местах ушной раковины при электрорефлексотерапии и поиске БАТ. Цель изобретения - расширение функциональных возможностей устройства. Устройство содержит корпус 1, на котором укреплены оголовье 2, дугообразные планки 3 с прорезями и заушна 8 из прозрачного материала с отверстиями. На планках и заушине установлены шаровые шарниры, в которых с возможностью осевого перемещения и поворота размещены подпружиненные электроды 7 со сферической контактной головкой. Устройство позволяет фиксировать контактные головки электродов в любых точках обеих поверхностей ушной раковины при минимальных расстояниях между точками. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sjj 4 А 61 Н 39/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Я

CO

Ю

CO (фЭ

Ю гди2 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 4126824/28- ) 4 (22) 03.10.86 (46) 23.08.89. Бюл. № 31 (71) Рижское производственное объединение ВЭФ им. B. И. Ленина (72) А. И.Чаче и Е. Е. Кампарзале (53) 615.475 (088.8) (56) Авторское свидетельство СССР

Ю 1209218, кл. А 61 Н 39/00, 1982 (54) ЭЛЕКТРОДНОЕ УСТРОЙСТВО (57) Изобретение предназначено для установок контактных головок электродов на биологически активные точки (БАТ), плотно расположенные в труднодоступных местах ушной раковины при электрорефлексотера80„„1502030 А1 пии и поиске БАТ. Пель изобретения расширение функциональных возможнос1 и ус1ройс>ва VcTpoHcTBo содержит корпус 1, на котором укреплены оголовье 2, дугообразные планки 3 с прорезями и за шина 8 из прозрачного материала с отверстиями. На планках и заушине установлены шаровые шарниры, в которых с возможностью осевого перемеьцения и поворота размещены подпружиненные электроды 7 со сферической контактной головкой. Устройство позволяет фиксировать контактные головки электродов в любы х точках обеих поверхностей ушной раковины при минимальных расстояниях между точками. 2 ил.!

502030

Ф<)рму>та изог)ретеиил

> 4

»>>г 2

«. ><тини или H I.рчик»н

1)» < н к r < > f> I I )!! >! I<;! 1«)р< I !1 Н< р«K >рр< к)< ð М Ill,>I» и>и

:1:>ки > 4<)КВ П 1 ир»K h4| I! >.II>è<>r>)<

Hl1l1lll Ill l <к).< >р»» )<»H<)r<) к<>ъ<и >»r;! <> ив<>пр»г< нинч и» > лр>игинм ири К ! < «. f>

I fHI) I:). М<>(нвв, Ж ЗВ. Рву<и»к;>и и,!r> < 4,В) ! !риинн» <»rr><»>«>-иилит»>н»кий л»л<Г>инит «! !>т»нт», r У+»>р>,;,; л 1,>!;!I»:,.!.

Изобре гение относится к области рефлексотерыпии, точнее к аурикулорефлексотерапии.

Цель изобретения расширение функциональных возможностей путем воздействия на близко расположенные и расположенные на обеих поверхностях ушной раковины биологически активные точки за счет удаления шарниров, в которых установлены электроды, от области воздействия.

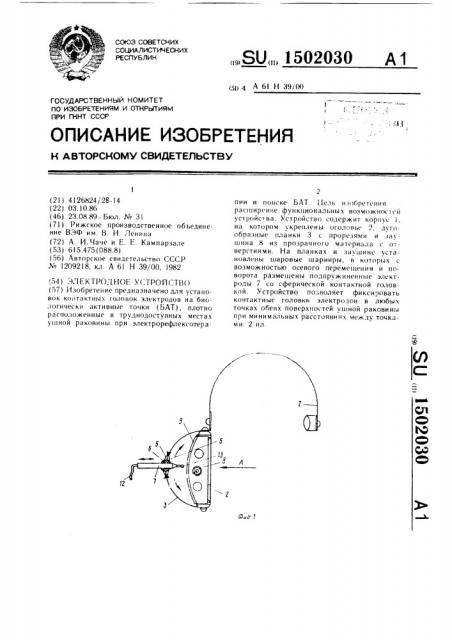

На фиг. дано устройство, общий вид; на фиг. 2 — вид А на фиг. 1.

Устройство содержит корпус 1, соединенный с оголовьем 2, планку 3, закреплс пнуK) ны корпусе фикс>!рук)!цими винтами 4, эластичные пластины 5, скрепленные между собой и обеспечивающие подвижные соединения шарового шарниры 6) с планкой 3. B шарнире 6 усташ>влен подпружпненныи электрод 7.

К концам корпуса 1 прикреплена заушины

8, выполненная из прозрачного материыл». 1) (>III(!)(|ни »<)ill>I>>Iлс и IIIII!) нир 6 с электродом 7.

Зау и! и на 8 содержи | ы л<ортизи рующую кромку 9 и установлена с возможностьк) радиального перемещения относительно корпуса !. H» корпусс укреllлен пассивный электрод 10, к которому подключен общий соединительный провод 1!. Активные электроды 7 подключены к проводам !2 и содсржат контактную 01(>8K) 13.

С электродным устройством работа к)т следук>щим образом.

Ээ<ектродное устройство посредством о|оловья 2 укрепляк)т ны голове пациента

1»ким образом, чтобы lхо находил<>сь

ll()(редине корпусы и токопроводящая IlItTI. II It» HHII(>ãо электроды 10 плотно прилегалы к коже пациента. Электроднос лстройство посредством проводов 11 и 12 соединяют с аппаратом электропунктуры.

11одводят активный электрод 7 к биологически активным точкам, перемени»я пру жиня|цие пластинки 5 по планке 3. Наиболее удобный угол касания к биологически активной точке устанавливают при помощи поворота активных электродов 7 внутри шарниров 6, а также за счет поступательного перемещения активных электродов 7 внутри шарниров 6.

При необходимости воздействия на несколько точек во внутренней части ушной раковины одновременно к корпусу присоединяются несколько планок 3 с электродами 7.

Для воздействия на биологически активные точки, расположенные в задней llpверхности ушной раковины, активные элект15 роды 7 с шарниром 6 вставляют в отвс рсти я за уши н ы 8.

Конструкция устройства позволяет примснять его для любых пациентов и, кроме того, использовать для поиска биологи20 чески активных точек.

Электродное устройство, содержащее

«<>рпл«, ()t. .Hht и |»у|иной планкой с прорезями, укрепленными ны корпусе фиксирующими винтами с возмож||остью поворота, электроды с контактными го>)овкыми, установленные ны планк»х, <п.!и«и>ощеес)< тем, что, с целью рыси|иренин функциональных возможностей

30 путем воздействия на близко расположенные и распо liKtнные на обеих поверхностях ушной р»конины биологически активные точки, <)Ho дополнительно содержит шаро(>hit IllllPll H РЫ H Э. | 2|С ГИ | Н hl(ll2| »Ñ1 Н IЕ

;l IIHHK)Ill Ht ill » PHHPbl С ПЛ анками С в()зможш>стью перемещения вдоль прорези, причел< планки выполнены дугообразными и соединены с корпус()M двумя концами, заушины планок выполнены из прозрачного материала в виде дуги с отверстиями, d

40 элсктроды установлены в шырнирых с возможностьк> перемещения.
