Эксцентриковый узел конусной гирационной дробилки

Эксцентриковый узел конусной гирационной дробилки

Иллюстрации

Показать все

Реферат



Изобретение относится к конусным гирационным дробилкам с двухопорным валом дробящего конуса, точнее к эксцентриковому узлу таких дробилок. Целью изобретения является повышение надежности и долговечности. Эксцентриковый узел конусной гирационной дробилки с двухопорным валом дробящего конуса включает корпус 1 и самоустанавливающийся стакан 3, цилиндрическое отверстие 8 которого сопряжено с бочкообразной цапфой 7 вала 2 дробящего конуса, а днище 6 через стопорную шайбу 5 и плавающий подпятник 4 - с нижним торцом 9 вала дробящего конуса, при этом торец 9 вала дробящего конуса и подпятник 4 выполнены сферическими, при этом подпятник 4 может свободно вращаться и перемещаться в радиальных направлениях относительно торца 9 и днища 6 самоустанавливающегося стакана 3. 2 ил.

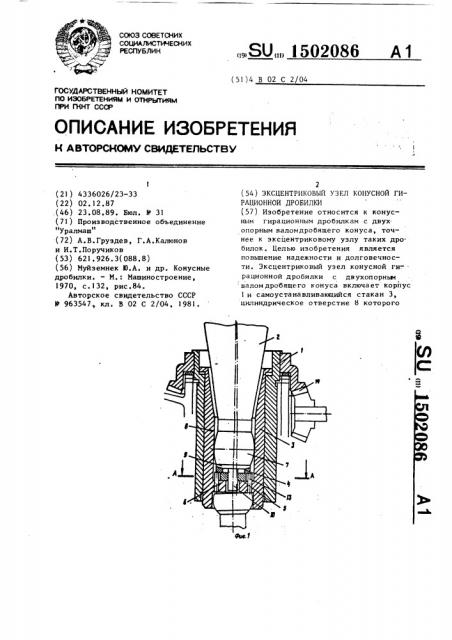

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 В 02 С 2/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П(НТ СССР

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4336026/23-33 (22) 02.12.87 ,(46) 23.08.89. Бюл. 11 31 (71) Производственное объединение

"Уралмаш" (72) А.В.Груздев, Г.А.Калюнов и И.Т.Поручиков (53) 621.926.3(088.8) (56) Муйземнек Ю.А. и др. Конусные дробилки. — М.: Машиностроение, 1970, с.132, рис.84.

Авторское свидетельство СССР

Р 963547, кл. В 02 С 2/04, 1981.

„„SU„„ I 502086 А1

2 (54) ЭКСЦЕНТРИКОВЫЙ УЗЕЛ КОНУСНОЙ ГИРАЦИОННОИ ДРОБИЛКИ (57) Изобретение относится к конусным гирационным дробилкам с двухопорным валомдробящего конуса, точнее к эксцентриковому узлу таких дро. билок. Целью изобретения является повышение надежности и долговечности. Эксцентриковый узел конусной ги". рационной дробилки с двухопорным валомдробящего конуса включает корпус

1 и самоустанавливающийся стакан 3, цилиндрическое отверстие 8 которого

3 1502086 сопряжено с бочкообраэной цапфой 7 вала 2 дробящего конуса, а днище 6 через стопорную шайбу 5 и плавающий подпятник 4 — с нижним торцом 9 вала дробящего конуса, при этом торец 9

5 вала дробящего конуса и подпятник 4

4 выполнены сферическими, при этом под" пятник 4 может свободно вращаться и перемещаться в радиальных направле" ниях относительно торца 9 и днища 6 самоустанавлнвающегося стакана 3.

2 ил.

Изобретение относится к конусным

Ю гирациониым дробилкам с двухопорным валом дробящего конуса, точнее к 15 эксцентриковому узлу таких дробилок, и может быть использовано в горнорудной промышленности.

Целью изобретения является повышение надежности и долговечности.

На фиг.1 представлен эксцентриковый узел, общий вид; на фиг.2 — разрез А-А на фиг.1.

Эксцентриковый узел конусной гирационной дробилки состоит иэ корпуса 1 вала 2 дробящего конуса, самоустанавливающегося стакана 3, плавающего подпятника 4 и стопорной шайбы 5, расположенных на днище 6 стакана 3. Вал 2 дробящего. конуса имеет бочкообразную цапфу 7, сопряженную с цилиндрическим отверстием 8 стакана 3, сферический торец 9, которым он свободно опирается на сфери -еский плавающий подпятник 4, и прямоуголь- 35 ный паз 11, в который входит хвосто.вик 10, а также два боковых паза 12, в которые входят штифты 13, запрессованные в днище 6 стакана 3. Таким образом шайба 5 зафиксирована от вра-40 щения относительно вала 2 дробящего конуса и стакана 3 и имеет две степени свободы в горизонтальной плоскости в пределах установленных зазоров в пазу 11 и боковых пазах 12. Сфери" 45 ческий подпятник 4 может свободно вращаться и перемещаться в радиальных направлениях относительно сферического торца 9 и днища 6 стакана 3.

Привод эксцентрикового узла осу0 .ществляется известным способом с помощью конической зубчатой передачи

14.

При работе дробилки вал 2 дробящего конуса получают гирационное движе- 5 ние от электродвигателя (не показан) через коническую передачу 14 и корпус

1 эксцентрика, при этом прямоугольный хвостовик 10 вала 2 входит во взаимодействие с центральным пазом

11 (фигурная форма которого облегчает монтаж узла) стопорной шайбы

5, которая боковымн пазами 12 взаимодействует с двумя штифтами 13, запрессованными в днище 6 стакана 3, исключая, таким образом, воэможность вращения бочкообразной цапфы 7 вала

2 относительно самоустанавливающегося стакана 3. Зазоры в сопряжениях хвостовик 10 — центральный паэ 1! и штифты 13 — боковые пазы 12 выбраны так, что допускают определенные радиальные перемещения стопорной шайбы 5 и сферического подпятника 4 относительно стакана 3 и хвостовика 10 вала 2 дробящего конуса, компенсируя изгиб и поворот оси последнего вследствие его податливости и наличия зазоров в радиальных сопряжениях эксцентрикового узла.

При работе с нижней гидравлической опорой вертикальная нагрузка передается от сферического торца 9 вала 2 на плавающий сферический подпятник

4 и далее через стопорную шайбу 5 на днище 6 стакана 3. Благодаря отсутствию кинематической связи со сферическим торцом 9 вала 2 и стопорной 5 сферический подпятник 4 может перемещаться в горизонтальной плоскости и вращаться относительно стакана 3 и вала 2. Таким образом, исключается передача усилий дробления на прямоульный хвостовик 10 через сферичес-., кий подпятник 4 и обеспечивается равномерное распределение вертикального давления на днище 6 стакана 3 со стороны сферического торца 9 вала

2, что в значительной мере повышает надежность и долговечность эксцентри кового узла в целом.

При работе дробилки на верхнем подвесе сферический подпятник 4 демонтируется, так как отпадает необходимость восрринимать вертикальную нагрузку со стороны сферического торюг 2

Составитель В.Губарев

Техред Л.Олийнык

В едах тор В Л е тра ш

Корректор M. Самборская

Заказ 4997/8

Тираж 543

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

5 )5020 ца 9 вала 2 дробящего конуса. Фиксация бочкообразной цапфы 7 вала 2 от вращения в цилиндрическом отверстии

8 стакана 3 осуществляется с помощью прямоугольного хвостовика 1О вала 2

5 так же,как и при работе дробилки на нижней гидравлической опоре.

Изобретение позволяет существенно уменьшить износ контактирующих поверхностей вала конуса и самоустанавливающегося стакана, при этом повышается срок службы эксцентрикового узла и дробилки в целом.

Формула и э о б р е т е н и я

Эксцентриковый узел конусной гирационной дробилки с двухопорным валом дробящего конуса, содержащий корпус и самоустанавливающийся стакан, цилиндрическое отверстие которого со пряжено с бочкообразной цапфой, а днище посредством подпятника — с нижним торцом вала дробящего конуса, имеющего промоугольный хгостовик, отличающийся тем, что, с целью повышения надежности и долговечности, торец вала и подпятник выполнены сферическими, при этом подпятник установлен с воэможностью свободного вращения и перемещения в радиальных направлениях относительно торца вала и днища самоустанавливающегося стакана.
