Стол прецизионного карусельного станка

Стол прецизионного карусельного станка

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности, к устройствам для обработки крупногабаритных оптических деталей. Целью изобретения является повышение точности за счет обеспечения возможности балансировки стола прецизионного карусельного станка с обрабатываемой деталью отдельно от массы всего станка. Для корректировки положения планшайбы 3 клин 9 перемещают вправо или влево в зависимости от требуемого направления наклона планшайбы 3. Перемычки 8 башмаков 6 и 7 при этом деформируются и планшайба 3 устанавливается в требуемое положение. Для балансировки обрабатываемой детали 4 в каналы клина 9 подается из источника сжатый воздух. Дисбаланс детали 4 возбуждает угловые колебания планшайбы 3 вокруг оси, проходящей через перемычки 8 башмаков 7 с амплитудой в 2-3 раза большей, чем при жестком соединении деталей. Увеличение амплитуды колебаний планшайбы позволяет произвести точную балансировку детали 4. 3 ил.

союз советских социАлисти есних

РЕСПУБЛИК

А1

„„SU ) 502204 (51) 4 B 23 В 5/02

ВСЕОЭЯЦНф

phTLllf4" it- Яя Ы1И б ЕлА

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО иэОБРетениям и 07кРытиям пРи плант сссР

1 (2 1) 4235985/25-08 (22) 04. 01.87 (46) 23. 08, 89. Бюп, У 3! (72) Ю.В .Ашкеров, Ю.А.Владэиевский и А.И.Иинаев (53) 621. 941. 2(088, 8) (56) Авторское свидетельство СССР

В 770738, кл. В 23 В 5/02, l979. (54) СТОП ПРЕЦИЗИОННОГО КАРУСЕЛЬНОГО СТАНКА (57) Изобретение относится к машиностроению, в частности к устройствам для обработки крупногабаритных оптических деталей. Целью изобретения является повышение точности за счет обеспечения возможности балансировки стола прецизионного карусель" ного станка с обрабатываемой деталью

2 отдельно от массы всего станка, Для корректировки положения планшайбы 3 клин 9 перемещают вправо или влево в зависимости от требуемого направления наклона планшайбы 3. Перемычки 8 башмаков 6 и 7 при этом деформируются и планшайба 3 устанавливается в требуемое положение. Для балансировки обрабатываемой детали 4 в каналы клина 9 подается иэ источника сжатый воздух. Дисбаланс детали 4 возбуждает угловые колебания планшайбы 3 вокруг оси, проходящей через перемычки 8 башмаков 7 с амплитудой, в 2-э раза большей, чем при жестком соединении деталей. Увеличение амплитуды колебаний планшайбы позволяет произвести точную балансировку детали 4. э.п., ф-лы, 3 ил, 3 1502204

Изобретение относится к машиностроению, в частности к устройствам для обработки крупногабаритных оптических деталей, Целью изобретения является повышение точности за счет обеспечения возМохНосТН балансировки стола с о6ра6атываемой деталью отдельно от массы всего станка, 10

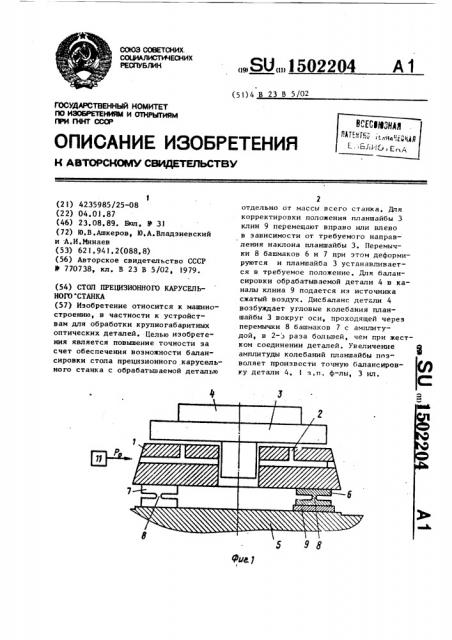

На фиг, l представлен стол прецизионного карусельного. станка; на фиг. 2 " расположение башмаков, план; . на фиг. 3 конструкция клина, Поворотный стол состоит из основа- )5 ния с каналами 2 для подвода воздуха под давлением Р в рабочие зазоры опор, планшайбы 3 с обрабатываемой де талью 4, Основание 1 установлено на станине 5 на башмаках 6 и 7, снабжен- 20 ных перемычками 8 с пониженной жесткостью. Между башмаком 7 н станиной

5 имеется клин 9, в которои выполнены каналы для подвода воздуха под давле- нием Р . 25

Поворотный стол работает следующйм образом.

Для корректировки положения планшайбы Э клин 9 перемещают вправо или З0 влево в зависимости от требуемого направления наклона планшайбы. Перемыч«и 8 башмаков 6 и 7 при этом деформируются и планшайба 3 устанавливается в в требуемое положение. 35

Для балансировки обрабатываемой детали 4 в каналы 10 клина 9 подается сжатый воздух иэ источника 11, при этом между башмаком 6, клином 9 и станиной 5 образуются зазоры разме- 40 ром 0,0)-0,03 мм, существенно умень" шающие жесткость соединения между башмаком 6 н станиной 5. Благодаря этому при вращении планшайбы 3 с об" в

4 рабатываемой деталью 4 дисбаланс пос" ледней возбуждает угловые колебания планшайбы 3 вокруг оси I-I, проходящей через перемычки 8 башмаков 7 с амплитудой, в 2-3 раза большей, чеи при жестком соединении деталей, Увеличение амплитуды колебаний планшайбы 3 позволяет произвести точную балансировку детали 4, Предлагаемая конструкция позволяет производить балансировку стола с обрабатываемой деталью отдельно от иассы всего станка, что снижает трудоемкость балансировки. Амплитуда колебаний оснований стола при вращении изделия в результате балансировки не превышает

0,05-0,) мкм.

Формула изобретения

1, Стол прецизионного карусельного станка, содержащий установленное на станине основание с планшайбой на вэростатических опорах, соединенных с источником сжатого воздуха, о т л ич а ю шийся тем, что, с целью повышения точности, стол снабжен башмаками, установленными нв станине и предназначенными для взаимодействия с основанием, и клином, прн этом на башмаках выполнены перемычки, расположенные в параллельных плоскостях, а клин установлен с воэможностью перемещения и предназначен для взаимодействия со станиной и одним иэ башмаков.

2, Стол по п. 1, о т л и ч а юшийся тем; что в клине выполнена система каналов, соединенных с одной стороны с источником cxBTQFQ воздуха, а с другой - с поверхностями .клина, предназначенными для взаимодействия со станиной и основанием.

1502204

Составитель М,Лопацинский

Редактор И. Горная Техред Д,Олийнык Корректор С.Черни

Заказ 5007/14 Тираж 831 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
